| 型号 |
法兰式扭矩传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
柱式 |
| 材质 |
铝合金 |
适用温度 |
常温 |
| 加工定制 |
否 |
允许误差 |
0.3 |
| 重复性 |
±0.3% of R.o. |
绝缘电阻 |
＞5000MΩ（50V） |
| 电源电压 |
5-10V |
极限过载 |
±120% of R.o. |
| 安全过载 |
±150% of R.o. |
是否进口 |
否 |
| 最大使用电压 |
12 |
温度补偿范围 |
-10...+40℃ |
| 灵敏度 |
0.7-1.8mV/V |
工作温度 |
-20...+60℃ |
| 输入阻抗 |
350±20Ω |
输出阻抗 |
350±5Ω |
| 绝缘电阻 |
＞5000MΩ（50V） |
绝缘阻抗 |
＞5000MΩ（50V） |
| 非线性 |
±0.1% of R.o. |
数量 |
999 |
|
2847479533 |
厂家 |
深圳威思特传感测控有限公司 |

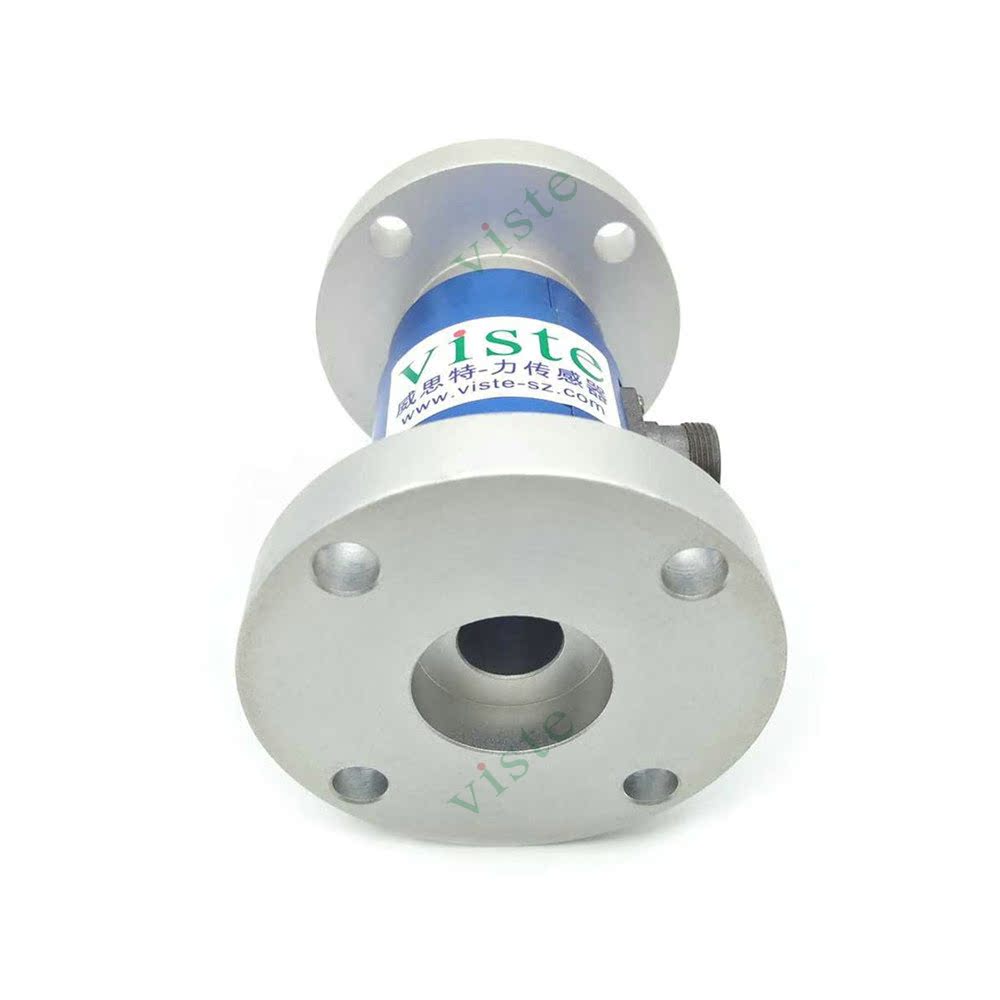

法兰式静态扭矩传感器VT59特点：双向法兰式安装结构,采用铝合金材质。电阻应变式原理,可外接我司
模拟量4-20mA/0-10v/0-5v信号放大器一起配套使用。可连接PLC数据采集。
法兰式静态扭矩传感器主要应用于：机电设备扭矩测力、卷扬机扭力测试 、扳手测力、其它扭矩测力和扭矩力值计量设备。
法兰式静态扭矩传感器尺寸：
法兰式静态扭矩传感器技术参数：
| 量程 | 100N.m 200N.m 300N.m 500N.m 1000N.m 2000N.m 3000N.m 5000N.m |
| 额定输出 | 1.0-2.0mV/V |
| 激励电压 | 5-15V |
| 零点输出 | ±2% of R.o. |
| 非线性 | ±0.1% of R.o. |
| 滞后 | ±0.5% of R.o. |
| 非重复性 | ±0.3% of R.o. |
| 蠕变（30分钟） | ±0.1% of R.o. |
| 安全过载 | ±150% of R.o. |
| 极限过载 | ±200% of R.o. |
| 温度补偿范围 | -10...+40℃ |
| 工作温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./10℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./10℃ |
| 输入阻值 | 350±10Ω/ 700±10Ω |
| 输出阻值 | 350±5Ω/ 700±5Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP64 |
| 弹性体材料 | 铝合金 |
| 导线 | ?3*1000mm 4芯电缆线 |
| 接线方式 | 红---电源+ 绿---信号+ 白---信号- 黑---电源-
黄---屏蔽
|
