| 型号 |
VR805-通孔式螺栓测力传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
环式 |
| 受力方式 |
压式 |
材质 |
不锈钢 |
| 适用温度 |
常温 |
数量 |
999 |
|
2847479533 |
厂家 |
深圳威思特传感测控有限公司 |

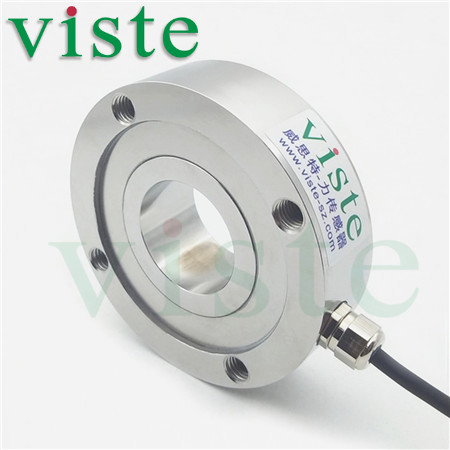

通孔式螺栓测力传感器VR805主要应用于： 螺钉及杆件的张力测试、螺栓预紧力测试、挤压力测试、组装力测试及其它压力测试。

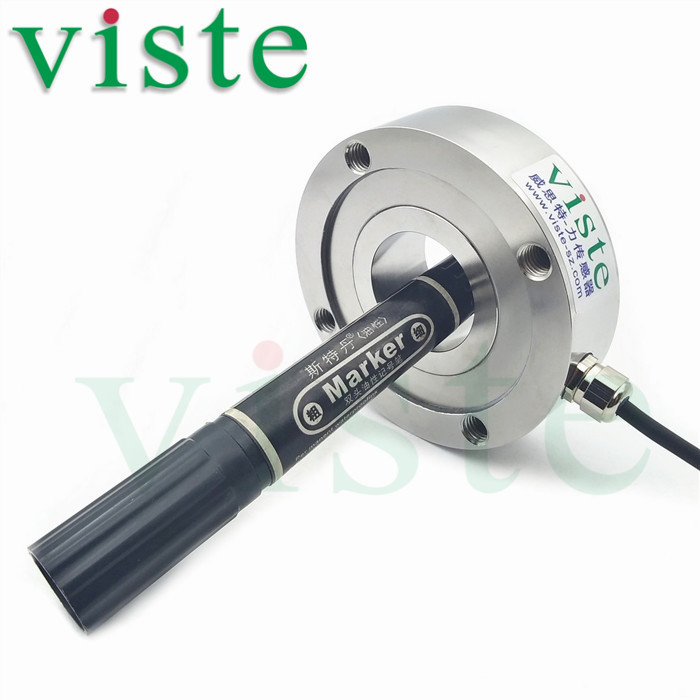

通孔式螺栓测力传感器特点：环形结构(外径85mm，高度25mm) ,不锈钢材质,模拟信号输出。可外接我司4-20mA或0-10V信号放大器,信号放大后，可直接连续PLC采集实时力值。
型号：VR805
量程：5t-30t
精度：5g
额定输出：1.5±10%mv/v
激励电压：6-12v
受力方向：压向

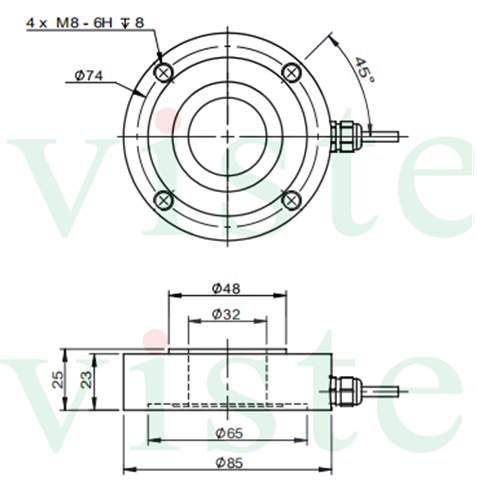

尺寸图：
技术参数
| 量程 | 5t 10t 15t 20t 25t 30t |
| 额定输出 | 1.5±10%mV/V |
| 激励电压 | 6-12V |
| 零点输出 | ±2% of R.o. |
| 非线性 | ±0.5% of R.o. |
| 滞后 | ±0.5% of R.o. |
| 非重复性 | ±0.2% of R.o. |
| 蠕变（30分钟） | ±0.2% of R.o. |
| 安全过载 | ±120% of R.o. |
| 极限过载 | ±150% of R.o. |
| 温度补偿范围 | -10...+40℃ |
| 工作温度范围 | -10...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./10℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./10℃ |
| 输入阻值 | 750±20Ω |
| 输出阻值 | 700±10Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP65 |
| 弹性体材料 | 不锈钢 |
| 导线 | ?4*3000mm 4芯电缆线 |
| 接线方式 | 红---电源+ 绿---信号+ 白---信号- 黑---电源- |
