| 型号 |
VL25微型推拉力传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
梁式 |
| 受力方式 |
拉式 |
材质 |
不锈钢 |
| 额定载荷 |
200kg |
允许误差 |
0.05 |
| 重复性 |
±0.5% of R.o. |
绝缘电阻 |
＞5000MΩ（50V） |
| 电源电压 |
5-10V |
极限过载 |
±120% of R.o. |
| 安全过载 |
±150% of R.o. |
是否进口 |
否 |
| 最大使用电压 |
12 |
温度补偿范围 |
-10...+40℃ |
| 灵敏度 |
0.7-1.8mV/V |
工作温度 |
-20...+60℃ |
| 输入阻抗 |
350±20Ω |
输出阻抗 |
350±5Ω |
| 绝缘电阻 |
＞5000MΩ（50V） |
绝缘阻抗 |
＞5000MΩ（50V） |
| 非线性 |
±0.5% of R.o. |
数量 |
9999 |
|
2847479533 |
厂家 |
深圳威思特传感测控有限公司 |
微型拉压力传感器VL25特点:拉压双向,安装方便，不锈钢材料 ,模拟信号输出（mV/V）,可以配置变送器(V输出/mA输出)、数显仪表、plc控制。可根据要求订制。
主要应用于：推拉力计，料斗秤,工业测量系统,工业称重,科学研发,自动化设备,医疗设备,工业控制系统,力学实验及研究领。
技术参数:

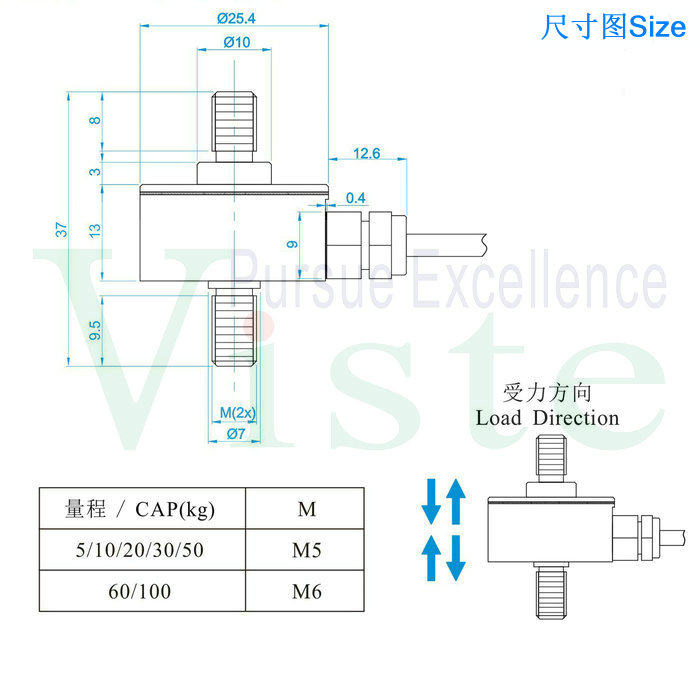

| 量程 | 5kg 10kg 20kg 30kg 50kg 60kg 100kg |
| 额定输出 | 1.7-2.2mV/V |
| 激励电压 | 5-12V |
| 零点输出 | ±2% of R.o. |
| 非线性 | ±0.4% of R.o. |
| 滞后 | ±0.4% of R.o. |
| 非重复性 | ±0.1% of R.o. |
| 蠕变（30分钟） | ±0.1% of R.o. |
| 安全过载 | ±150% of R.o. |
| 极限过载 | ±200% of R.o. |
| 温度补偿范围 | -10...+40℃ |
| 工作温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./10℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./10℃ |
| 输入阻值 | 700±10Ω |
| 输出阻值 | 700±5Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP65 |
| 弹性体材料 | 不锈钢 |
| 导线 | ?4*1500毫米 4芯电缆线 |
| 接线方式 | 红--电源+ 绿--信号+ 白--信号- 黑--电源- |
拉压力传感器又叫电阻应变式传感器，隶属于称重传感器系列，是一种将物理信号转变为可测量的电信号输出的装置。
广泛运用在工业称重系统、平台秤、电子秤、吊钩秤、配料秤等测力场合。
在拉压力传感器工作过程中我们会见到的指标有线性度、灵敏度、迟滞、重复性与漂移这五个。线性度所描述的是传感器输入/输出的实际函数与其拟合直线之间的偏离程度，其数值为两者之间的偏差与满量程输出值的比值。灵敏度比较好理解，是指输出量的增加值（即增量）与引起该增加值的相应变量的增加量的比值，也是一个用来描述传感器特性的重要指标。迟滞是指在输入量由大到小变化，或由小变大变化时，造成两者特性曲线不相符的差值。重复性则指的是传感器同一方向变化的输入量，在多次试验中特性曲线的差别程度。一个漂移，描述的则是保持输入不变，输出量会随着时间有所波动的现象。
拉压力传感器通过力敏器件检测其所受到的力的变化，并通过拉力传递结构来传递力的物理信号。也就是说，弹性体在产生弹性形变时，使传递器这一转换元件（通常为电阻应变片）也产生形变，而此时电阻应变片的阻值将发生变化，这种变化将转变为电信号被输出。
以数显电子秤为例，它的电路中包含了一个测量电路，与信号放大电路，测量电路能将电阻的阻值变量转换成电压信号，而这种信号往往是弱电信号，并不能直观、准确地反应出变化的大小。通过放大电路，这种信号即可被放大并输出数显面板表。
