| 型号 |
0.1NM/0.2NM/0.5牛米静态扭矩传感器 |
输出信号 |
模拟型 |
| 转换方式 |
电阻应变式 |
外形 |
柱式 |
| 材质 |
铝合金 |
适用温度 |
常温 |
| 加工定制 |
否 |
额定载荷 |
0.1/0.2/0.3/0.5/1/2/3/5Nm |
| 允许误差 |
±0.5% of R.o. |
重复性 |
±0.5% of R.o. |
| 绝缘电阻 |
＞5000MΩ（50V） |
电源电压 |
6-12V |
| 极限过载 |
±150% of R.o. |
安全过载 |
±120% of R.o. |
| 是否进口 |
否 |
最大使用电压 |
12V |
| 温度补偿范围 |
-10...+60℃ |
灵敏度 |
1.0-2.0mV/V |
| 工作温度 |
-20...+60℃ |
输入阻抗 |
700±10Ω或350±20Ω |
| 输出阻抗 |
700±10Ω或350±5Ω |
绝缘电阻 |
＞5000MΩ（50V） |
| 绝缘阻抗 |
＞5000MΩ（50V） |
非线性 |
±0.5% of R.o. |
| 数量 |
9999 |
2847479533 |
|
| 厂家 |
深圳威思特传感测控有限公司 |
|

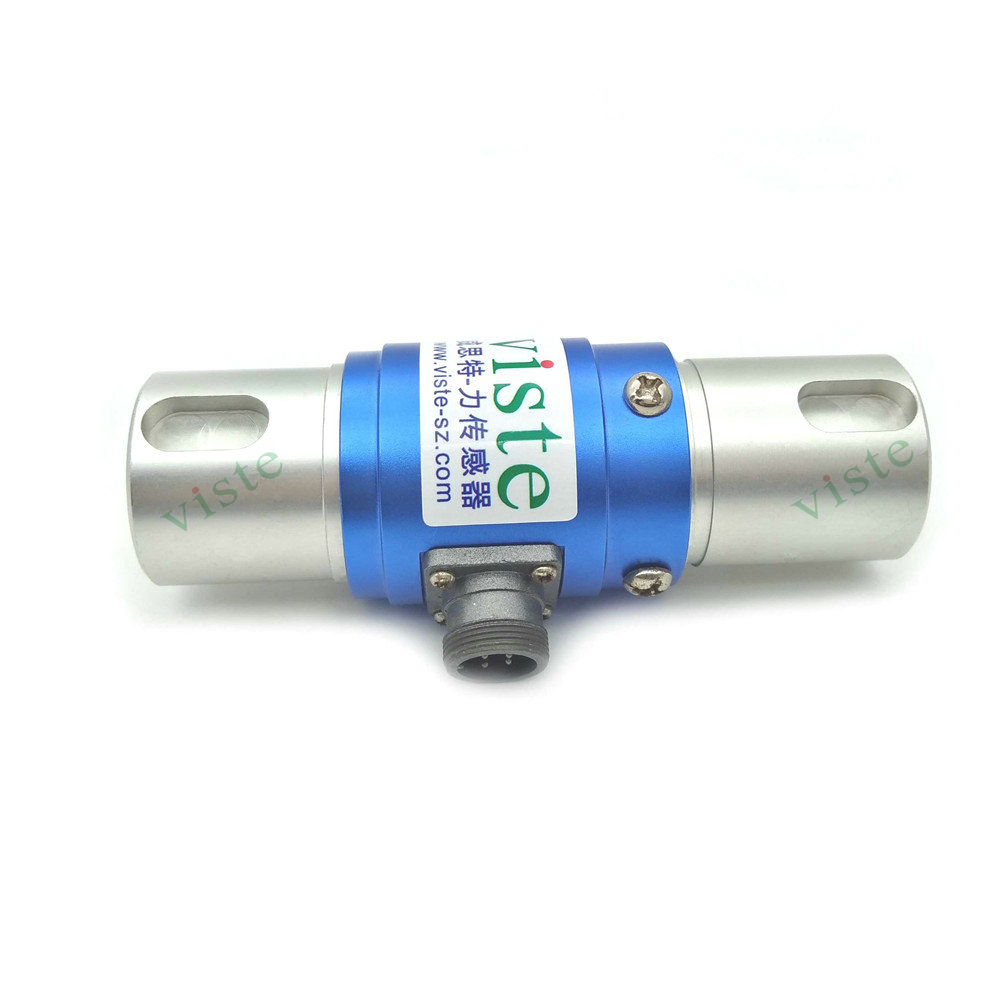

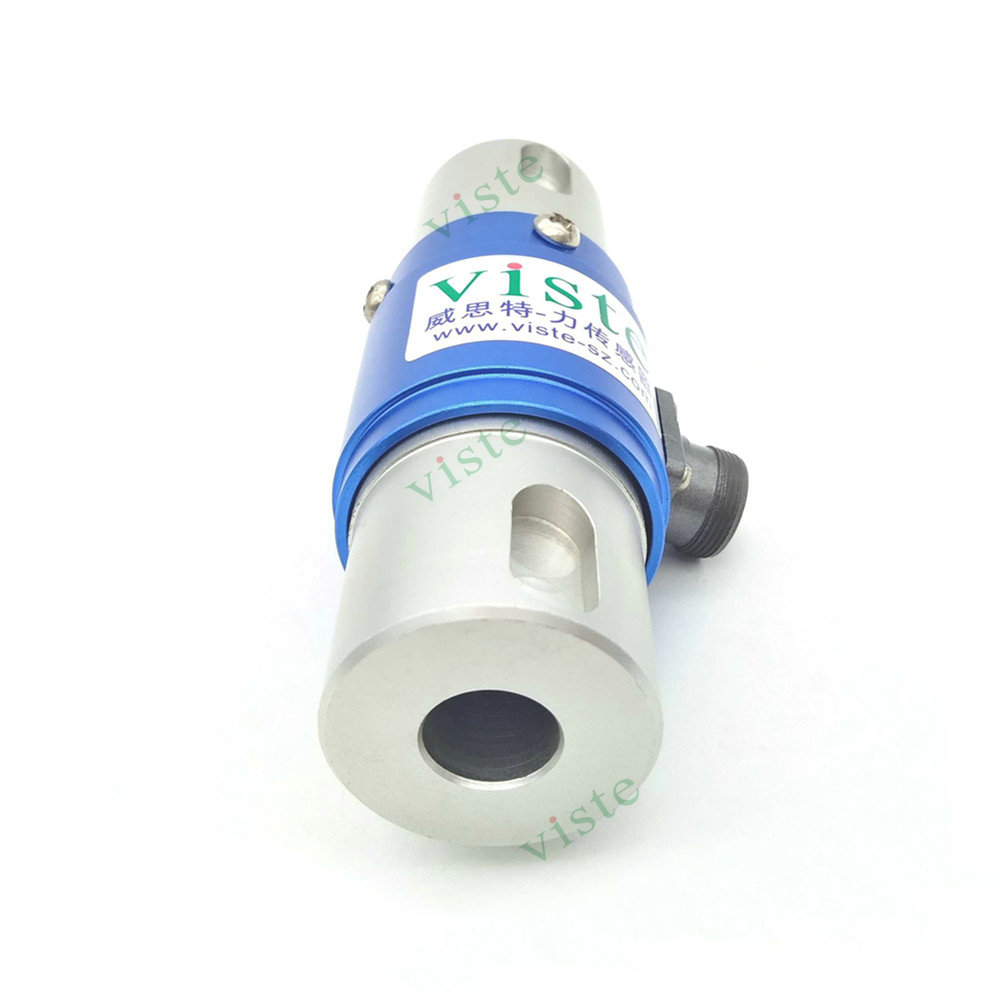

通槽式扭矩传感器VT30主要应用于：试验机、静止扭矩检测系统，其它静态扭矩测力和扭矩力值计量设备。
特点:通槽结构,易安装。精度度,长期稳定性好。电阻应变式原理,可外接我司信号放大器一起配套使用。可连接PLC数据采集。
型号：VT30
量程：0.5-100N.m
精度：±0.3N% of R.o.
额定输出：1.0-2.0mv/v
激励电压：5-12v
受力方向：顺时针
顺时旋转扭矩测力传感器尺寸图：
技术参数
| 量程 | 0.5/1/2/5/10/20/50/100N.m |
| 额定输出 | 1.0-2.0mV/V |
| 激励电压 | 5-12V |
| 零点输出 | ±3% of R.o. |
| 非线性 | ±0.3% of R.o. |
| 滞后 | ±0.3% of R.o. |
| 非重复性 | ±0.5% of R.o. |
| 蠕变（30分钟） | ±0.3% of R.o. |
| 安全过载 | ±120% of R.o. |
| 极限过载 | ±150% of R.o. |
| 温度补偿范围 | -10...+60℃ |
| 工作温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.05% of R.o./10℃ |
| 灵敏度温度漂移 | ±0.05% of R.o./10℃ |
| 输入阻值 | 700±10Ω或350±20Ω |
| 输出阻值 | 700±10Ω或350±5Ω |
| 绝缘电阻 | ＞5000MΩ（50V） |
| 防护等级 | IP64 |
| 弹性体材料 | 合金钢 |
| 导线 | ?5*3000mm 4芯电缆线 |
| 接线方式 | 红---电源+ 黄---信号+ 白---信号- 绿---电 源- |
