| 品牌 |
星乔仪器 |
型号 |
XQ-0641B |
| 最大试验力 |
按标准 |
振幅 |
按标准 |
| 试验频率 |
按标准 |
试件最大长度 |
按标准 |
| 试件最大外径 |
按标准 |
装箱数 |
1 |
| 适用范围 |
温控型电池短路试验机 |
加工定制 |
是 |
| 重量 |
230 |
外形尺寸 |
400*400*400 |
| 是否进口 |
否 |
测试行程 |
按标准或者指定 |
| 测试速度 |
按标准或者指定 |
货号 |
XQ-0641B |
| 是否跨境货源 |
否 |
厂家 |
东莞星乔 |
一.温控型电池短路试验机适用说明：
| 2.1试验目的
|
大电流短路装置综合多种电池短路试验标准要求而设计即满足 GB/IEC/EN/UN38.3/UL/MT/T 1051-2007、GB/T 2900.11-1988等标准规范；按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的短路电流。
|
|
2.2设备原理介绍
|
短路试验机采用PLC自动控制，模拟电池外部短路，满足UL1642、UN38.3、IEC62133、GB/T18287、GB/T 31241-2014等标准。采用三菱接触器作为开关元件,热继电器作为保护装置，断路器闭合时，使被测电池回路短路，强大的短路电流通过整个回路。电池表面温度、电压及经霍尔元件检测的电流信号经数据处理，送到计算机侧，软件连续记录电池电压、电流和表面温度变化。该短路实验机必须符合整个回路（包括断路器、导线和连接器件）电阻80±20mΩ，每个回路都能够承受峰值达到1000A的短路电流。 可以选择短路停止模式：1.短路时间；2.电池表面温度；
|
|
2.3设备主要特点及功能
|
2.3.1本机采用PLC触摸屏控制系统,方便直观, 全自动恒温,温度迅速补偿功能.
|
|
2.3.2超温保护,超负载自动断电系统
| |
|
2.3.3全新耐高温长轴马达
| |
|
2.3.4循环系统:强制水平送风循环
| |
|
2.3.5加热系统:PID+S.S.R
| |
|
2.3.6计时功能:温到设达所设定时间时，断电报警指示
| |
|

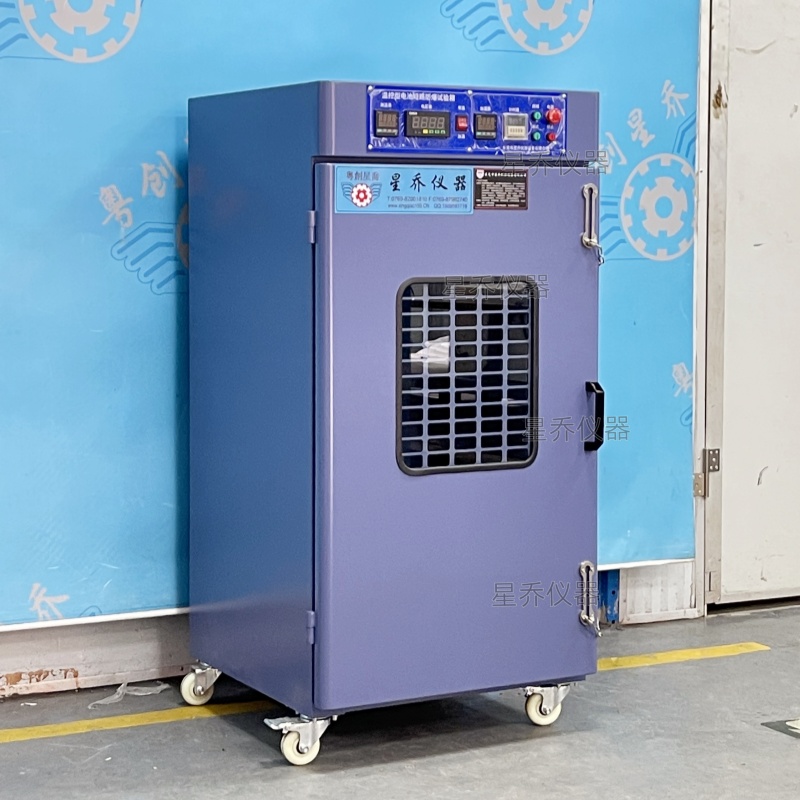

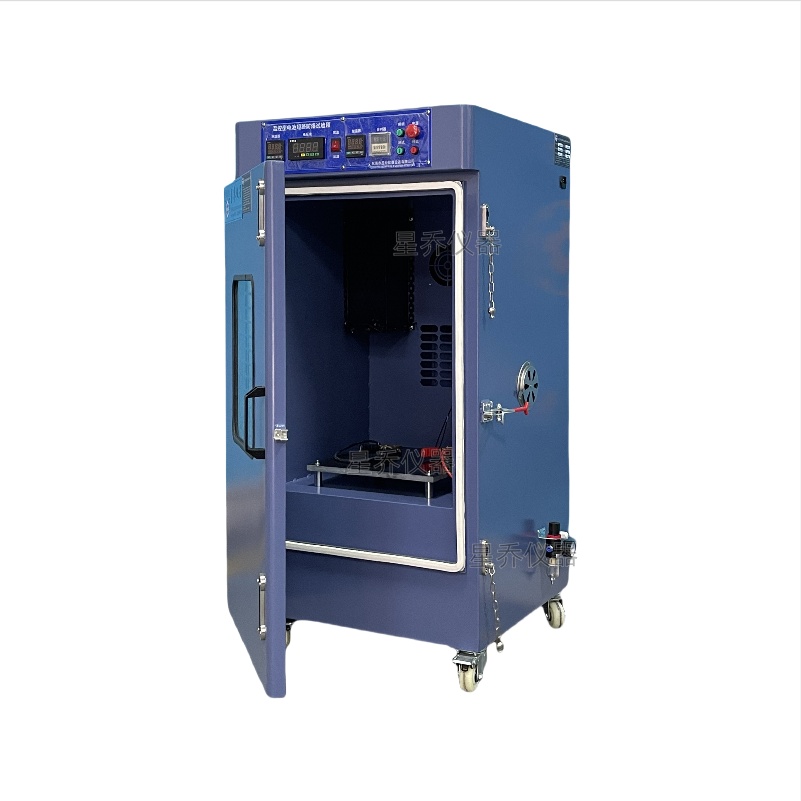

2.3.7试验箱体的测试区域为1个独立的测试区、测试区尺寸为 W400xD400xH400 mm,测试区内箱采用不锈钢SUS304制作
| |
|

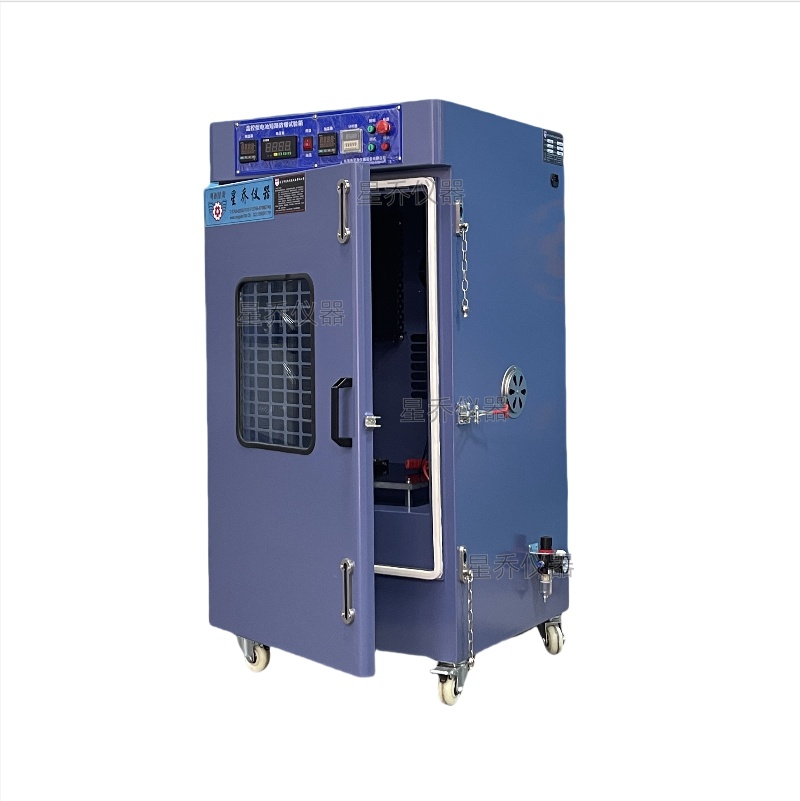

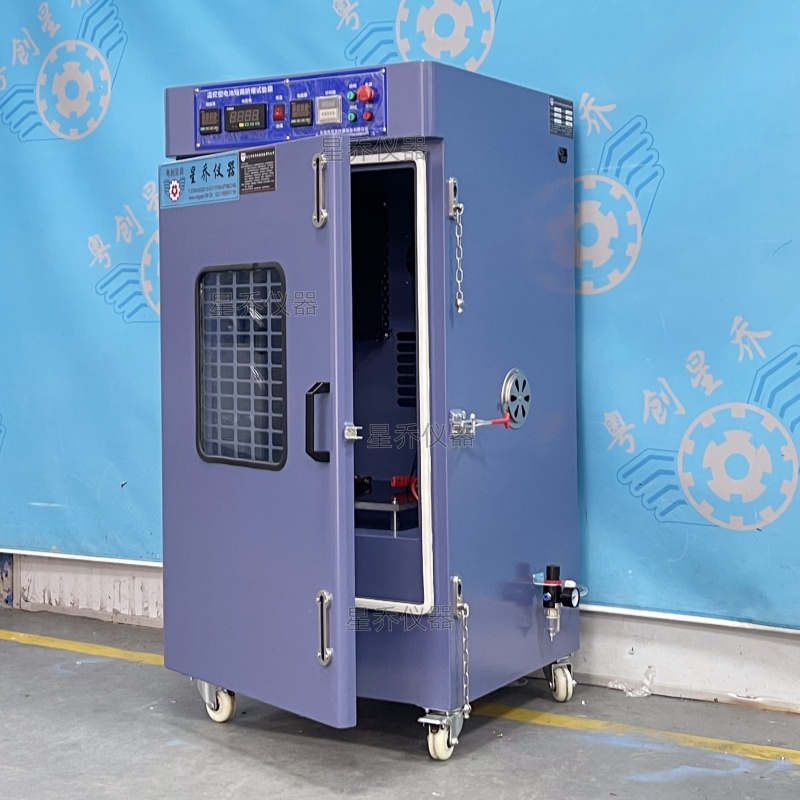

2.3.8试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁扣,有效的封锁门,铰链和锁扣采用加强的设备专用标准件。
| |
|

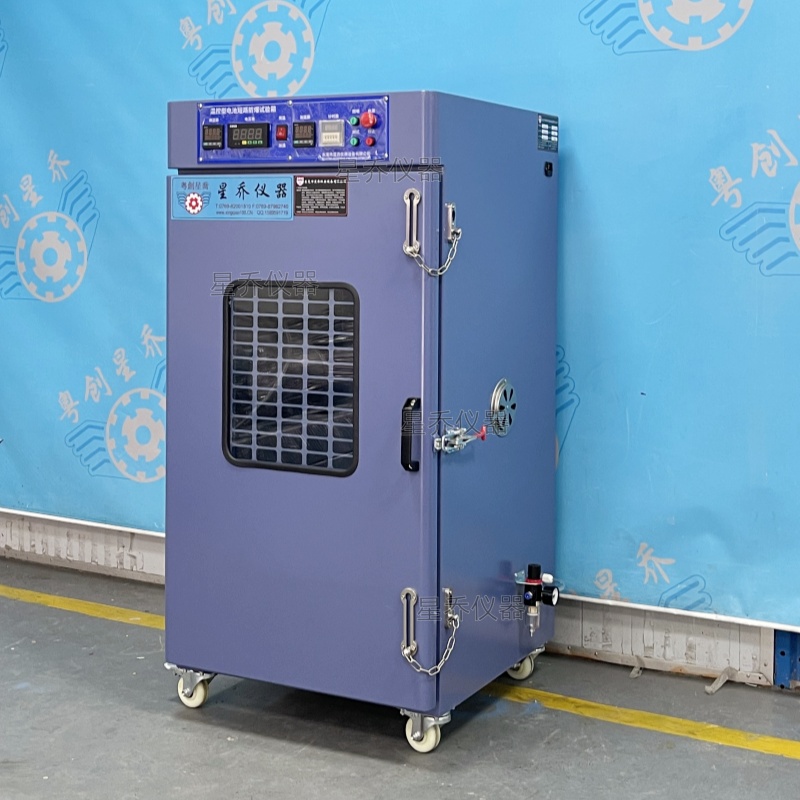

2.3.9防爆玻璃视窗贴防爆膜，双重保护；
| |
|
2.3.10底部装4个脚轮，方便移动和固定。
|
二.温控型电池短路试验机符合标准：
| 3.1.GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》 标准要求： 高温外部短路 将电池按照规定的试验方法充满电后，放置在55℃±5℃的环境中，待电池温度达到55℃±5℃后，再放置30min。然后用导线连接电池正负极端，并确保全部外部电阻为80mΩ±20mΩ。试验过程中监测电池温度变化，当出现以下两种情形之一时，试验终止。 a）电池温度下降到比峰值低20%； b）短接时间达到24h。 接收标准：电池应不起火、不爆炸，温度不超过150℃。
|
三、温控型电池短路试验机控制说明：
| 4.1控制方式
|
PLC触摸屏控制系统,方便直观, 全自动恒温,温度迅速补偿功能.超负载自动断电系统. 温到设达所设定时间时，断电报警指示
|
四、温控型电池短路试验机辅助功能：
| 5.3安全防爆
|
5.3.1门装有20mm厚度的钢化防爆玻璃，
|
|
5.3.2门内部加焊了加强筋使门更加牢固增加强度
| |
|
5.3.3外部的链接铰链门锁采用高强度的标准配件.安全,方便安装与更换
|
