南自PSM692U电动机保护测控装置

　　南自PSM692U电动机保护测控装置

　　PSM 641U电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供全面保护，同时集成了各种测量和控制功能的多功能成套装置。可应用于各种传统的接触器或断路器控制的3-10kV交流高压大、中型电动机，应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。

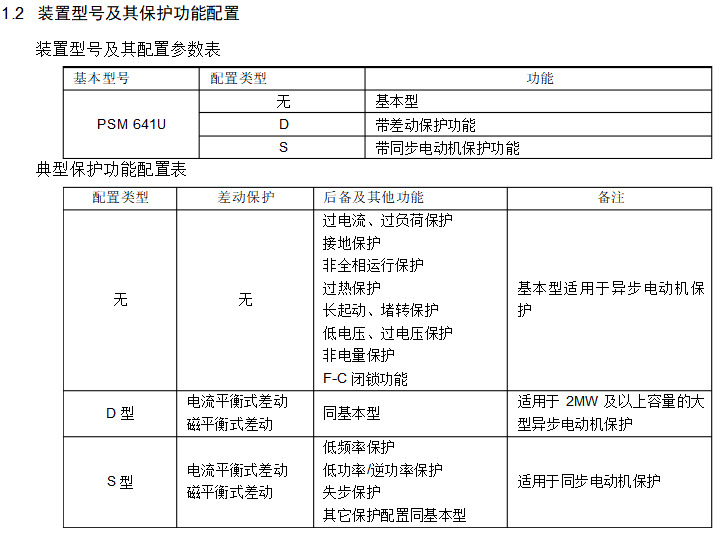

　　装置型号及其配置参数表

　　基本型号

　　配置类型

　　功能

　　无 基本型 D 带差动保护功能 PSM 641U

　　S

　　带同步电动机保护功能

　　典型保护功能配置表

　　配置类型

　　差动保护

　　后备及其他功能 备注

　　无

　　无

　　过电流、过负荷保护 接地保护 非全相运行保护

　　过热保护 长起动、堵转保护 低电压、过电压保护 非电量保护 F-C闭锁功能

　　基本型适用于异步电动机保护

　　D型

　　电流平衡式差动 磁平衡式差动 同基本型 适用于2MW及以上容量的大型异步电动机保护

　　S型

　　电流平衡式差动 磁平衡式差动

　　低频率保护

　　低功率/逆功率保护 失步保护

　　其它保护配置同基本型

　　南自PSM692U电动机保护测控装置

　　1.3 测量和控制

　　a. 电流、电压、功率、功率因数等测量量 b. 14路外部开关量输入遥信采集 c. 断路器位置、手动分闸及事故遥信 d. 正常断路器分合 e. GPS对时输入.

　　南自PSM692U电动机保护测控装置

　　南自PSM692U电动机保护测控装置

　　正常运行中的电动机，在供电母线电压突然消失或显著降低，若短时间内电压又正常恢复，电动机会自行加速，恢复到正常运行，这一过程称为电动机的自起动。当母线电压小于75%额定电压后突变上升，且任一相电流大于120%In时，装置判别电动机自起动过程开始。装置对自起动过程的处理与起动过程相同。
