热熔焊接机主要技术参数
| 型号
|
LN-RRJ- T125M
|
|
输入电源
|
三相380V(±5%) 50-60Hz 变压器功率80KVA
|
|
输出功率
|
225KVA(50%) 160KVA（100%）
|
|
工作气压
|
0.6MP
|
|
外形尺寸（长x宽x高）
|
800mmx800mmx1700mm
|
|
重量（KG）
|
≈650KG
|
主要元器件
| 序号
|
名称
|
品牌
|
功能/说明
|
|
1
|
焊接电源控制器
|
广州蓝能
|
中频逆变
|
|
2
|
变压器
|
广州蓝能
|
350KVA,定制一体型变压器
|
|
3
|
PLC
|
西门子-1200
|
功能强大，扩展性强
|
|
5
|
位移传感器
|
值位移传感器
| |
|
6
|
压力传感器
| ||
|
8
|
气缸
|
SMC
| |
|
9
|
电器比例阀等气动元件
|
SMC
|
能更好的保持气压稳定并监控
|
|
10
|
导轨
|
上银
| |
|
11
|
自动控制电器原件
|
米思米购买
| |
|
12
|
脚踏开关
|
台湾天得
|
质量好，使用寿命长
|
|
空开、按键开关、急停开关、断路器、插座、继电器、接触器等
|
施耐德
|
保证用电安全
| |
|
冷却水管
|
韩国YASUNG(野城)
|
寿命长，耐压
| |
|
水管接头
|
304不锈钢材质
| ||
|
气管
|
亚德客购买
|
寿命长，耐压
| |
|
制冷机
|
广州蓝能
|
LNSX-03
| |
|
烟雾净化器
|
广州蓝能
|
LN-DV650
| |
|

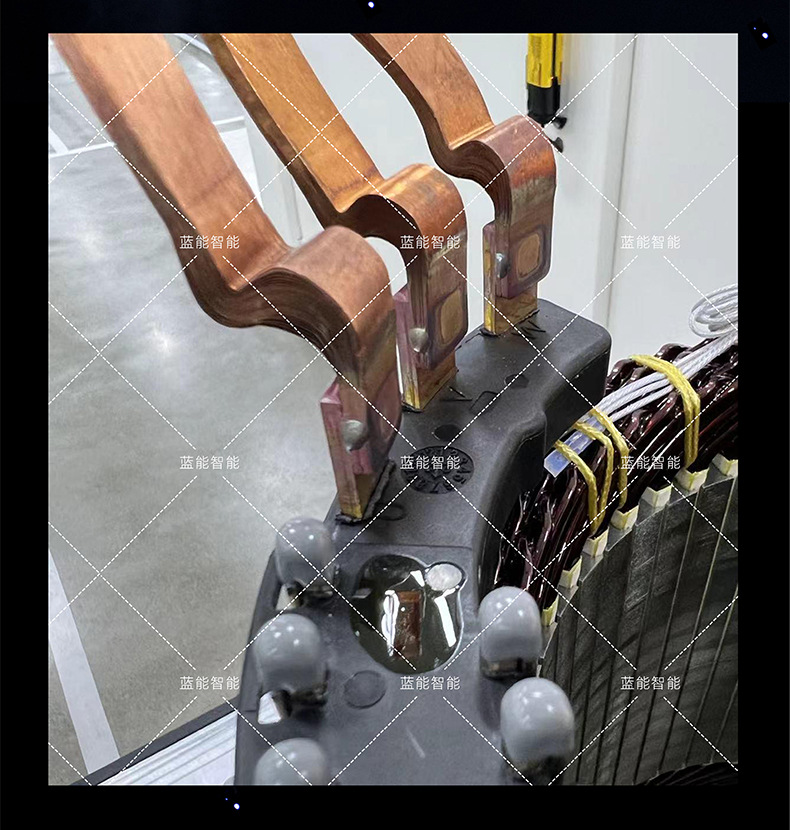

焊接电极
|
广州蓝能
|
根据甲方样品设计制造工装
| |
|
20
|
引出线定位工装
|
提供图纸参考
|
提供图纸参考
|

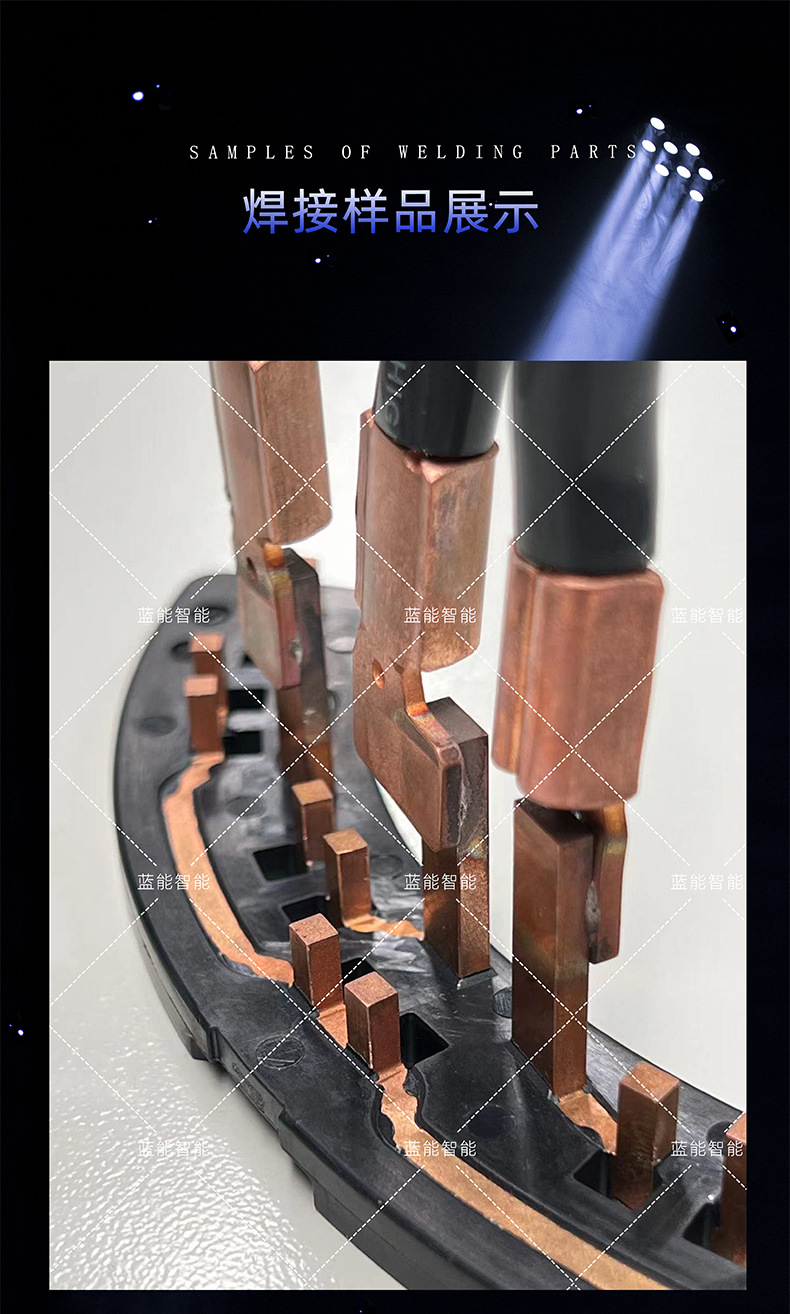

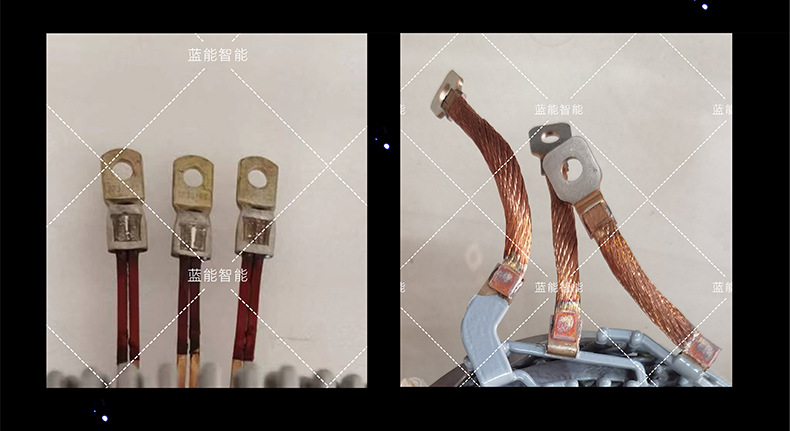

焊片（钎料）可看到已融化，破坏测试时铜片之间重新结晶有熔核。
焊接需要保持一致性，焊接后端子厚度偏差不超过0.1mm

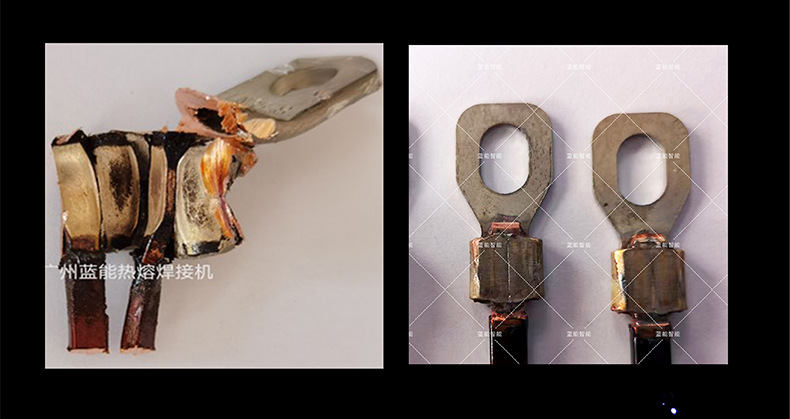

焊料必须要100%熔接，焊接后铜线和铜片，或铜片和铜片之间需完全粘连，破坏测试试验时两种金属不能相对分开，需成撕裂状。
注意：每套设备含：1、热熔焊接机壹台(变形量监控功能)；2、电极三对，与设备主体所带电极相同（6件）;3、工业制冷机壹台；

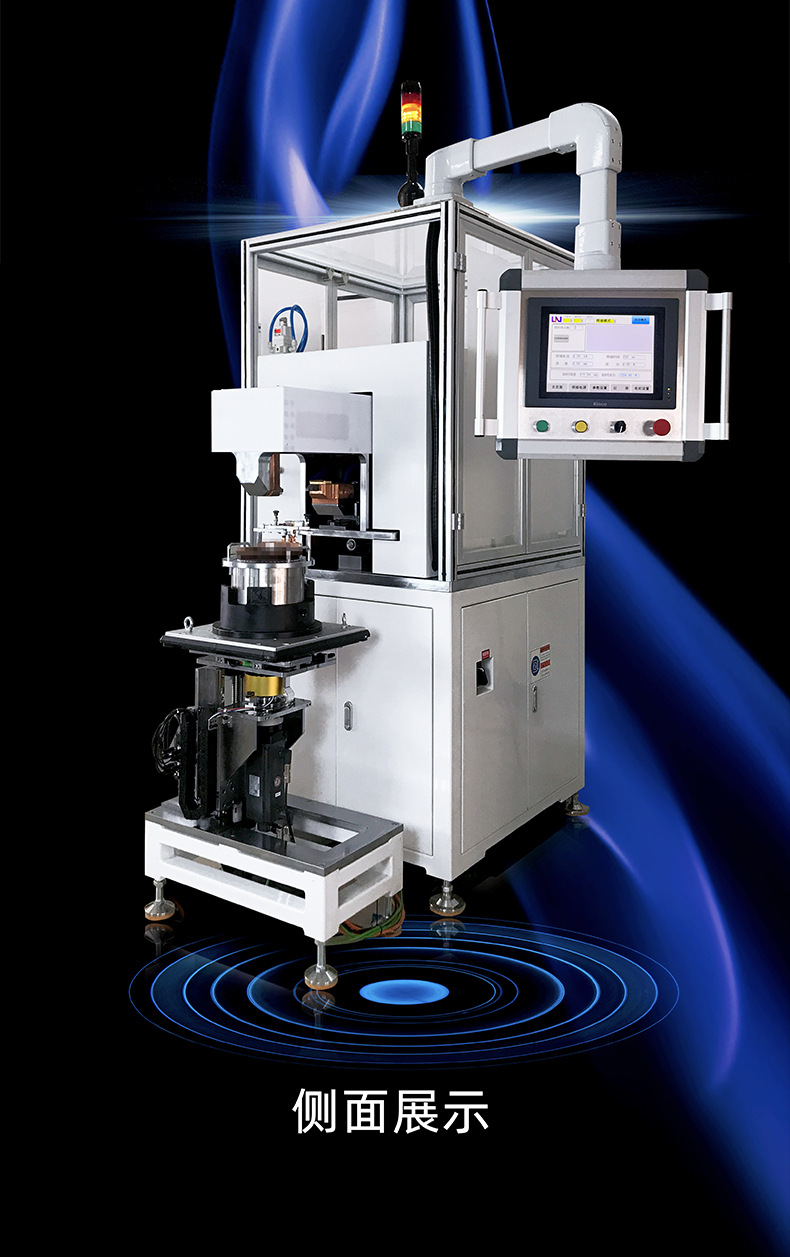

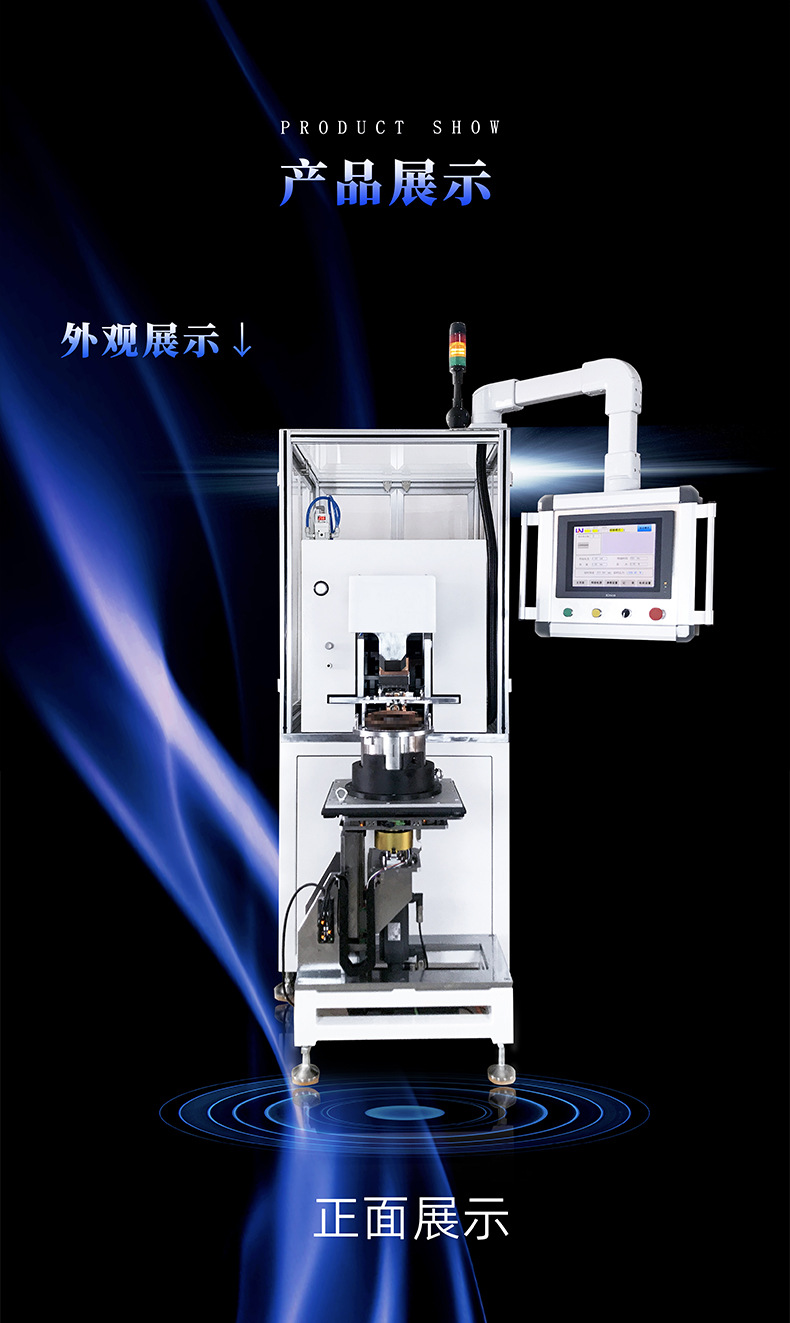

1)设备整体设计，简洁美观。设备机架采用60*60，60*40，壁厚4mm方钢焊接
加工，变压器外罩采用2.0mm镀锌板，门板采用1.5mm镀锌板，整个外表喷涂
处理，非常稳固结实。
2)变压器外部通过箱体罩住，美观和安全。
3)工作台面采用30mm厚钢板磨平镀鉻处理。
4)下压机构镀鉻处理。
5)设备装有重型万向脚轮，并为铲车铲脚提供位置。
6)设备装有重型调节脚，可以微调整个设备的高度。
7)焊接电源控制器藏入箱体内，调节参数通过引出到台面的“触摸屏界面”来完成。
8)焊接点高度：焊接定子高度为40-170mm，设备要兼容此范围
9)焊机主体颜色：可以按需求定制
10)设备包含顶升旋转装置，RFID支架
可以调节控制预压时间，电流上升时间，焊接时间，焊接电流，冷却时间，重复次数以及保持时间。
厚度监控检测功能，厚度到达断电功能；具有焊接电流监控、焊接时间监控、压力监控；具有电流、时间、铜端子厚度、压力上下限报警功能。
