主要技术参数
| 电压 : Voltage:
|
380 V (±5%) 50-60Hz
|
功率 (占空因数) : Maximum power (duty factor) :
|
75KVA (50%)
|
|
工作压力 : Working pressure:
|
6bar/0,6MP
|
工作温度 : Working temperature:
|
0°C — +40°C
|
|
焊接温度 : Welding temperature:
|
500°C
|
耗气量 : Gas consumption:
|
5 L/min
|
|
程序数： Application number:
|
20
|
点焊头压力范围 : Pressure range:
|
气路/油路系统≤800 Kg
|
|
铜带尺寸 : Copper strip size:
|
0.5*5; 0.8*6
|
焊接时间 : Welding time:
|
2S-5S
|
|
焊接范围 : Welding range:
|
连续焊接能力：≤10mm2
|

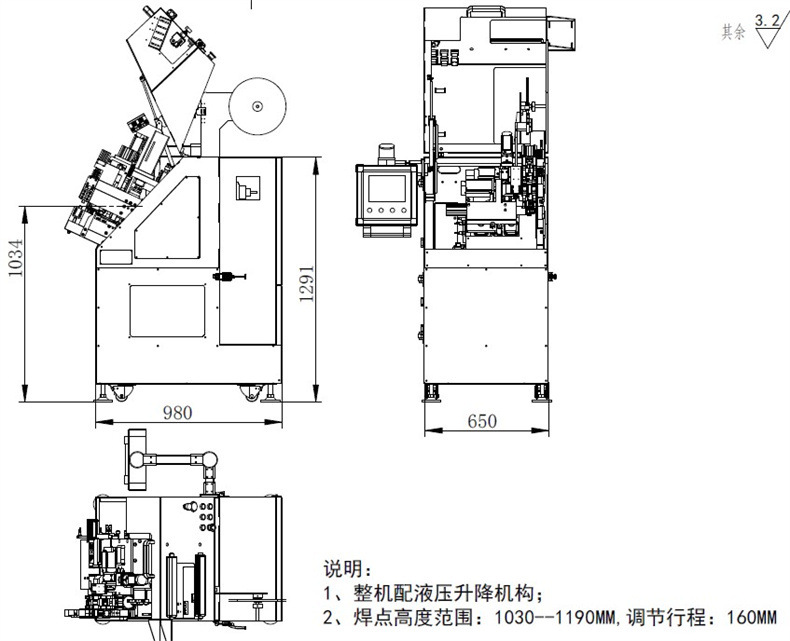

尺寸 : (长x宽x高) mm Size: (L*W*H) mm
|
800x900x
|
设备配置
| 序号
|
名称
|
品牌
|
功能/说明
|
|
1
|
焊接电源控制器
|
广州蓝能
|
中频逆变
|
|
2
|
变压器
|
广州蓝能
|
定制一体型变压器，满足高负载使用。
|
|
3
|
PLC
|
三菱
|
功能强大，扩展性强
|
|
4
|
人机界面
|
威伦
| |
|
5
|
位移传感器
|
巴鲁夫、Novotechnik
| |
|
6
|
压力传感器
|
国内品牌
| |
|
7
|
伺服电机
|
三菱
| |
|
8
|
电器比例阀、精密稳压阀、电磁阀、压力开关等
|
SMC
| |
|
9
|
导轨
|
上银
| |
|
10
|
脚踏开关
|
台湾天得（米思米购买）
|
质量好，使用寿命长
|
|
11
|
低压电器
|
施耐德电气
|
保证用电安全
|
|
12
|
工业冷水机
|
广州蓝能
|
LNSX-02
|
|
|
烟雾净化器
|
广州蓝能
|
LN-DV650
|

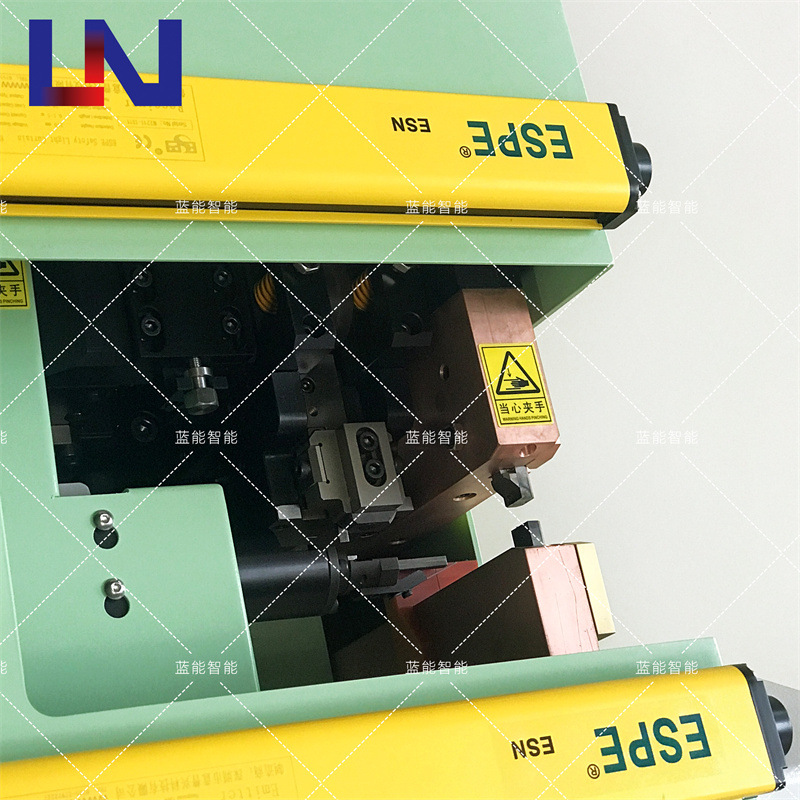

LN定子引线自动压接焊接机原理

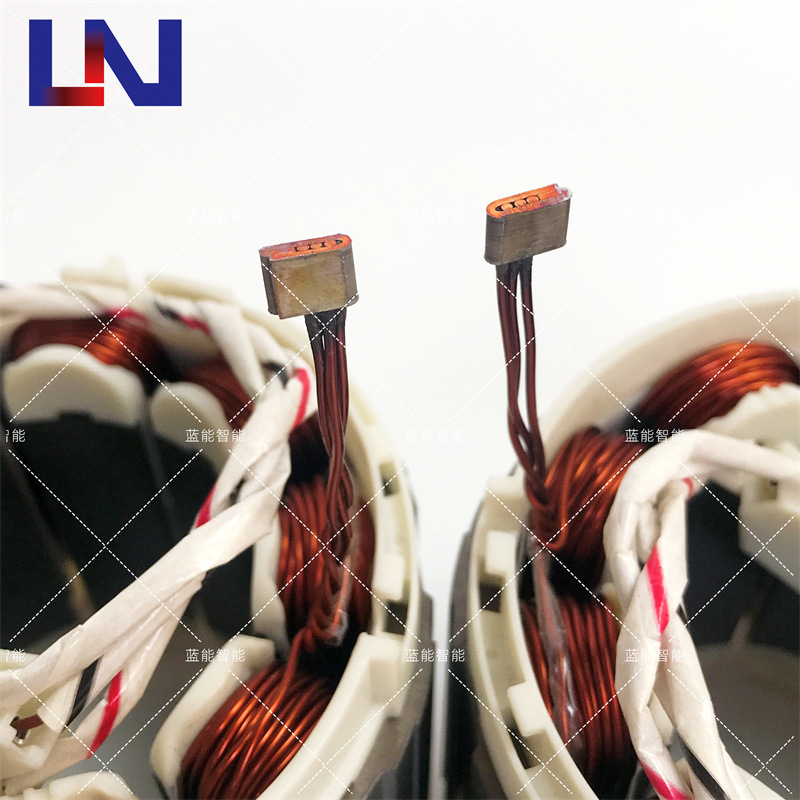

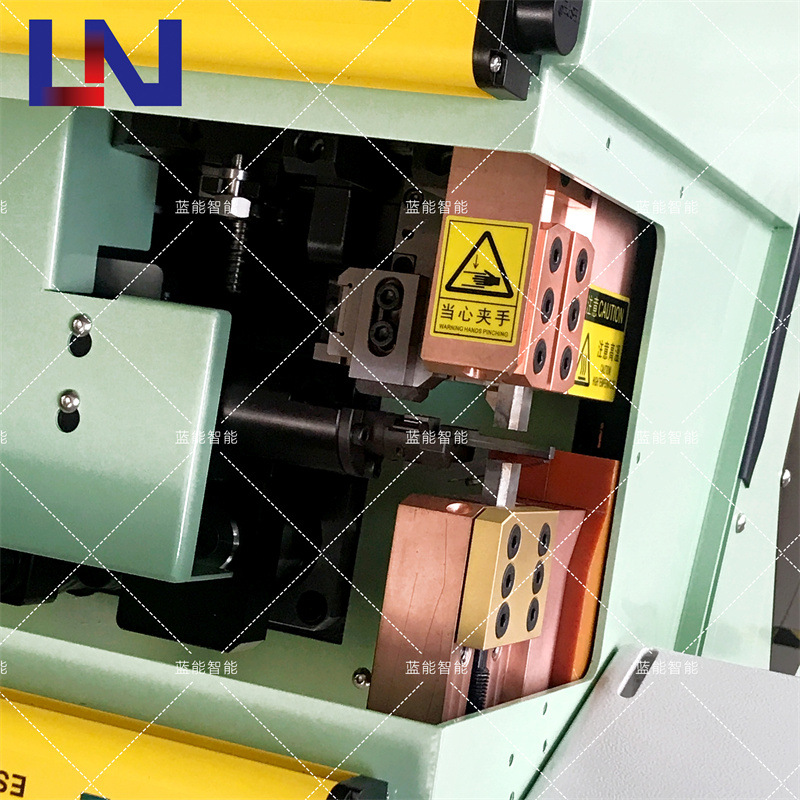

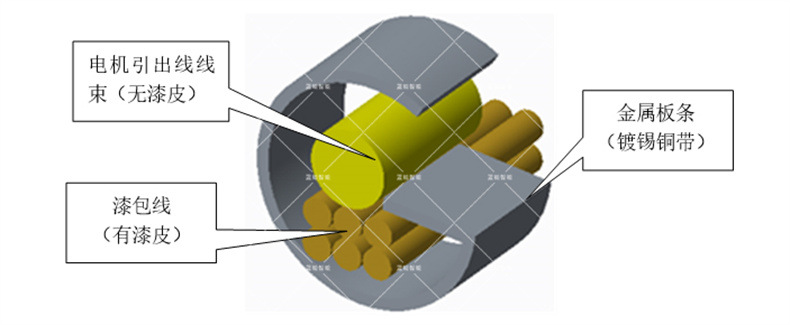

电极产生的电阻热传到端子上，利用这个热量以及加压力进行压焊接。电阻热能保证首先剥离漆包线的漆膜，然后依靠端子的夹力来确保结合强度。漆包线不用事先去漆皮。
本设备通过自动卷料形成G型端子，人工上料后，设备对组合焊件压焊并加热，使其产生塑性变形、融化（漆包线漆皮完全碳化），并通过再结晶和扩散等作用形成端子，使组合焊件熔接。
生产节拍
焊接一个端子，时间5-10S。（只是漆包线焊接，节拍在5S左右；漆包线和电子线一起焊接，因为卡线的时间长，节拍在10S左右）。
设备操作流程：

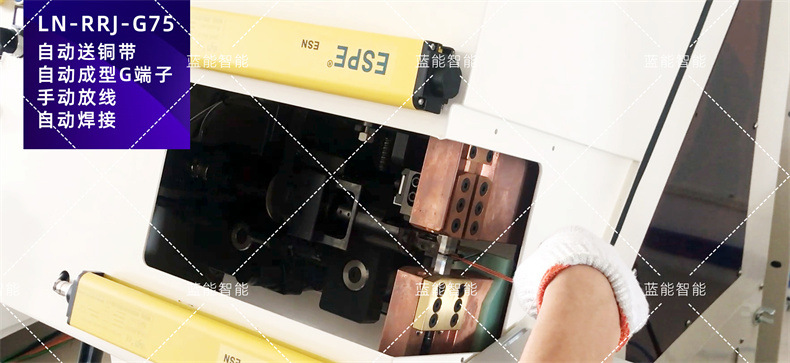

1-机器自动将铜带成型为G型开口端子，并且自动将端子送到焊接点；
2-人工将漆包线或和电子线卡进端子；
3-脚踏启动，下压焊接放电，自动剪切多余线头；
4-重复作业

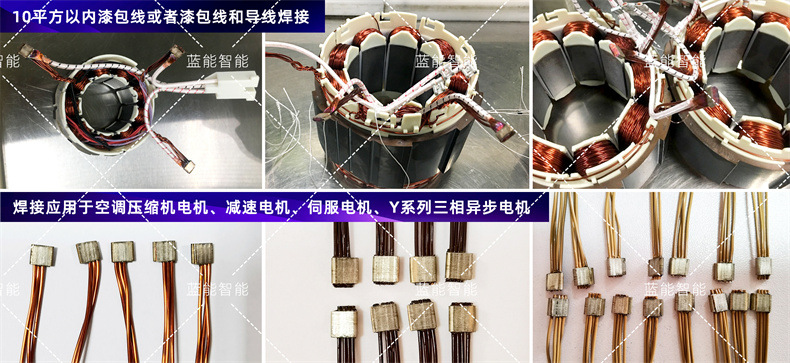

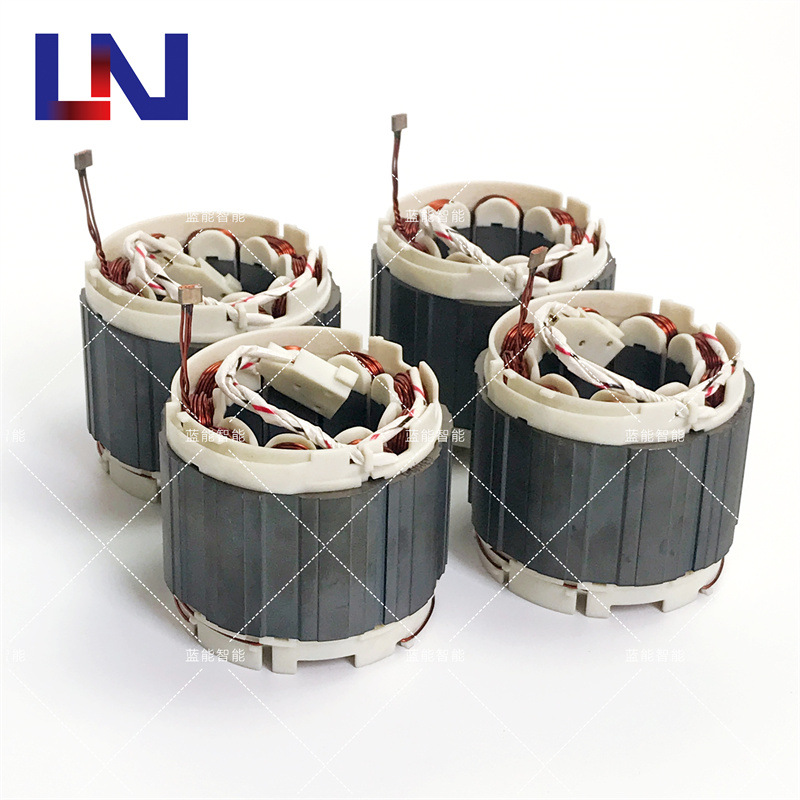

适合以下类型电机
1.空调压缩机电机、减速电机、伺服电机、Y系列三相异步电机等
2.适合总平方数＜10平方以内漆包线焊接，或10平方以内漆包线和导线焊接。漆包线线径小于或等于1.3mm。要求线超出电机壳体的长度大于30mm，尽可能将线留长以方便人工操作。

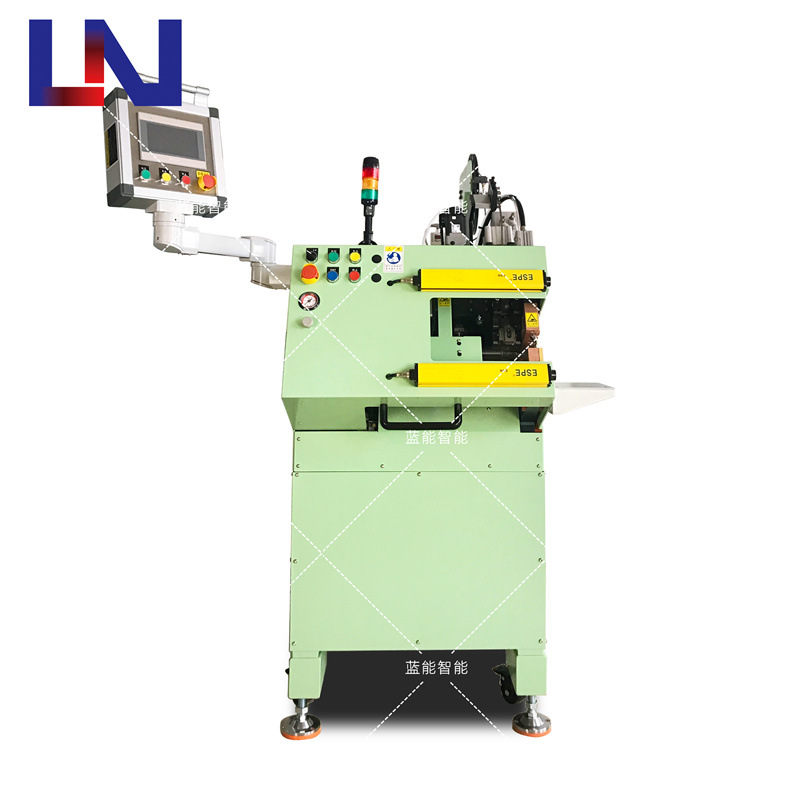

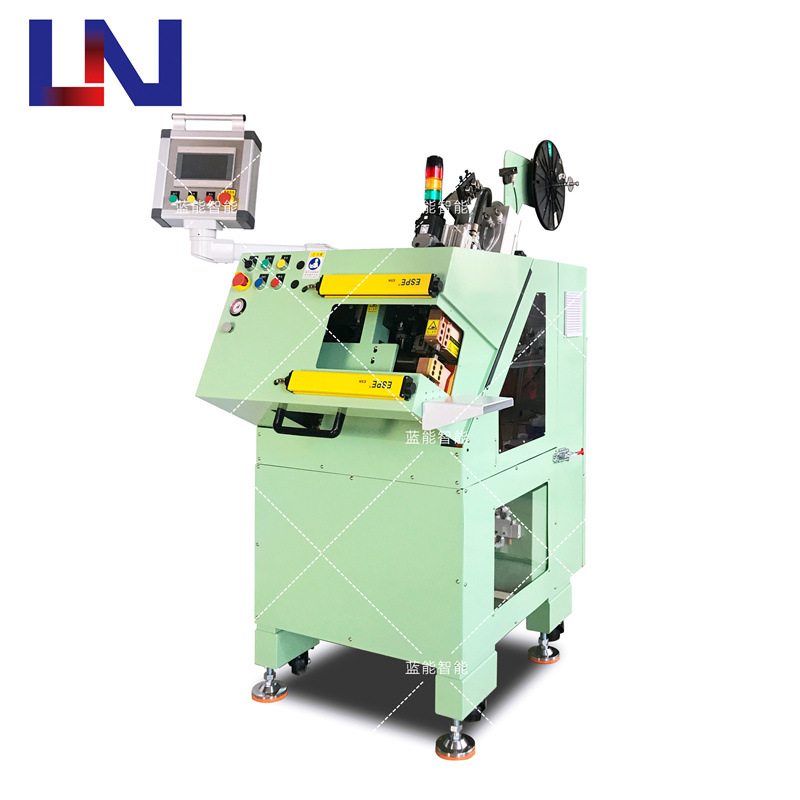

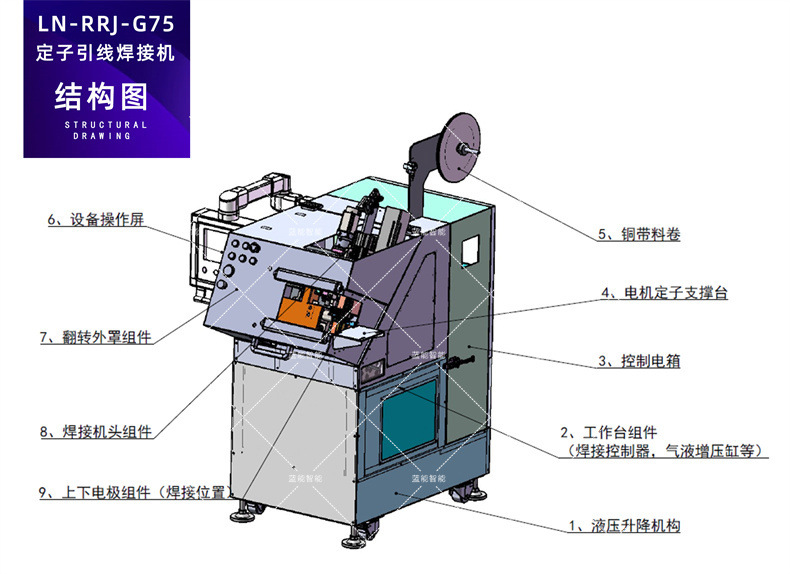

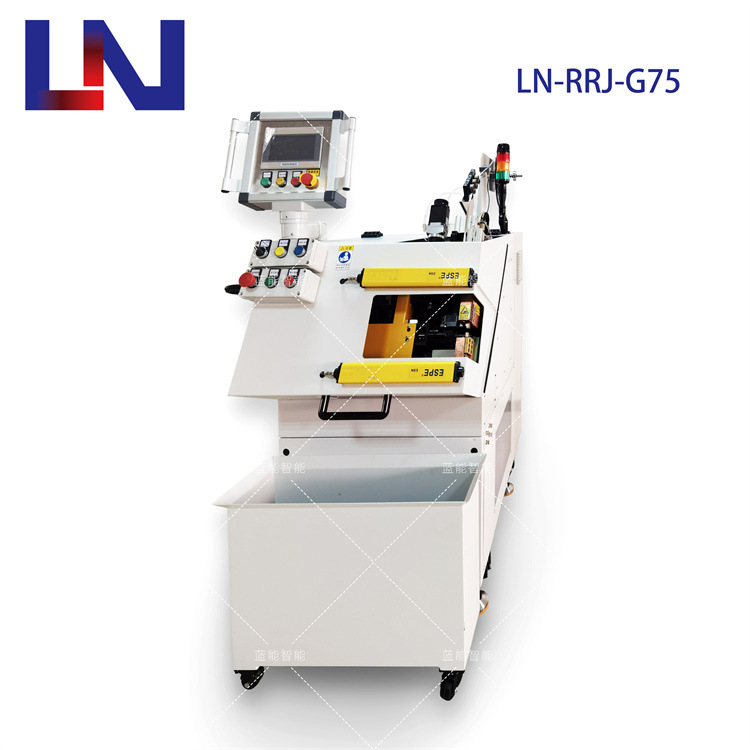

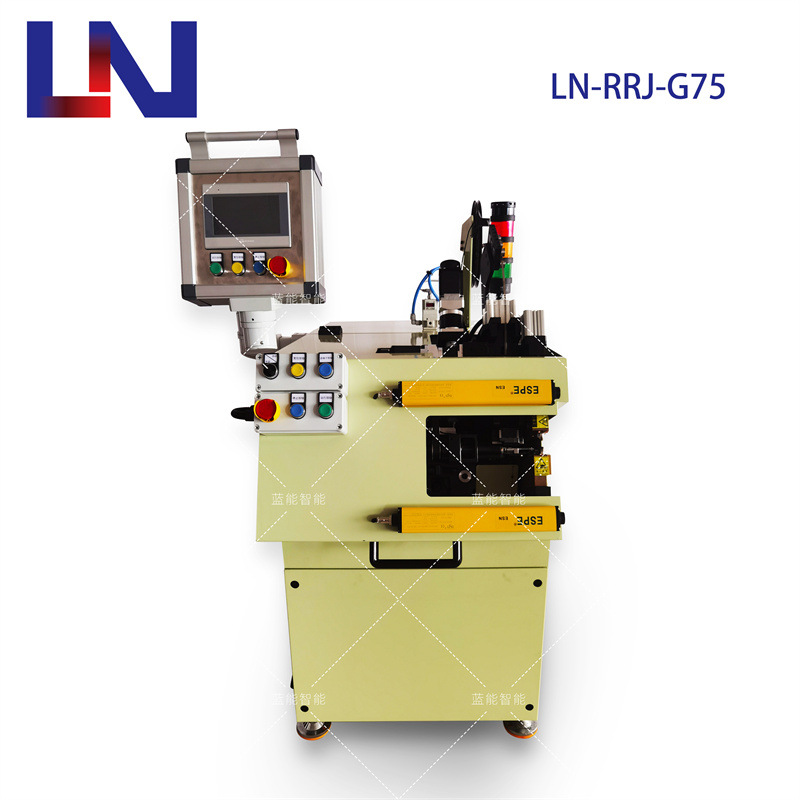

设备结构外形及功能

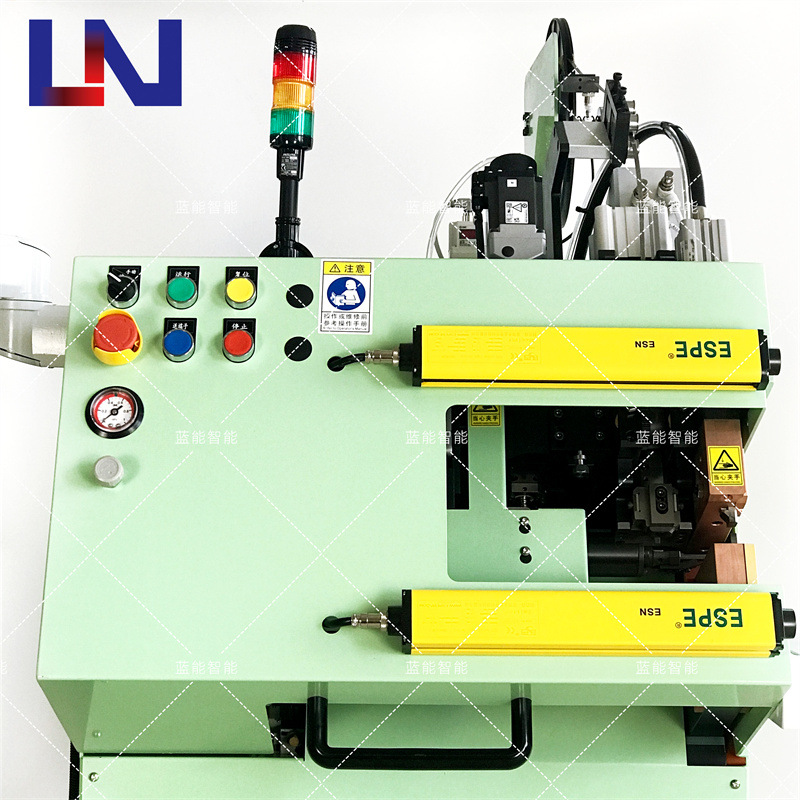

1-可以实现电机定子星点线漆包线自动压接焊接，漆包线和引出线连接时自动压接焊接；
2-带自动裁切功能，焊接后可以将多余的线自动裁切；
3-三菱PLC，电机采用三菱伺服电机；
4-配置德国巴鲁夫或者Novotechnik移传感器，厚度监控检测功能，厚度到达断电功能；
5-含压力传感器，可以显示实际压力值，并保存压力值；
6-含SMC电器比例阀，含压力设置，可人机界面数字化设置压力曲线并保存；
7-具有焊接电流监控、焊接时间监控、铜端子厚度监控、压力监控和上下限报警功能；
8-可以保存每次焊接完成后实际参数（焊接电流、焊接时间、铜端子厚度、压力），数据可统一保存，可以保存在触摸屏U盘，可以保存在PLC，可以在触摸屏显示查看；
9-可以设定电极使用次数打磨提示和电极使用次数报废提示；
