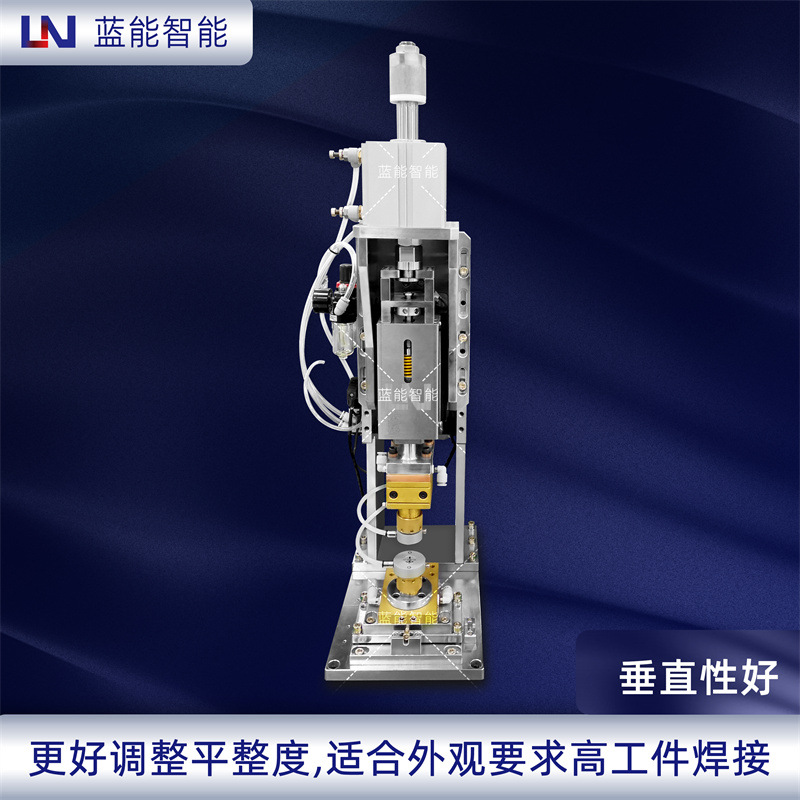

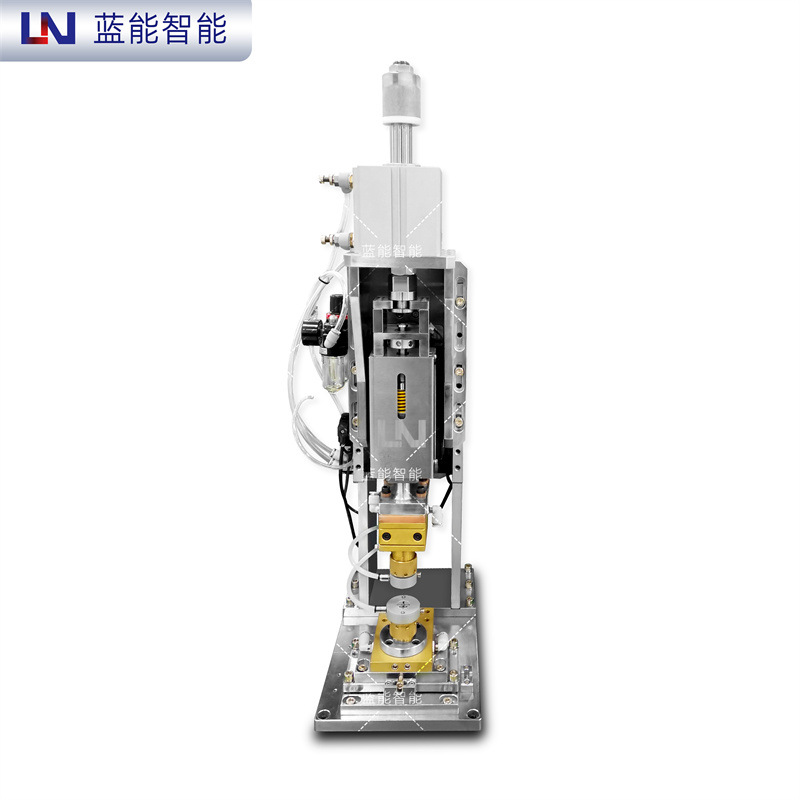

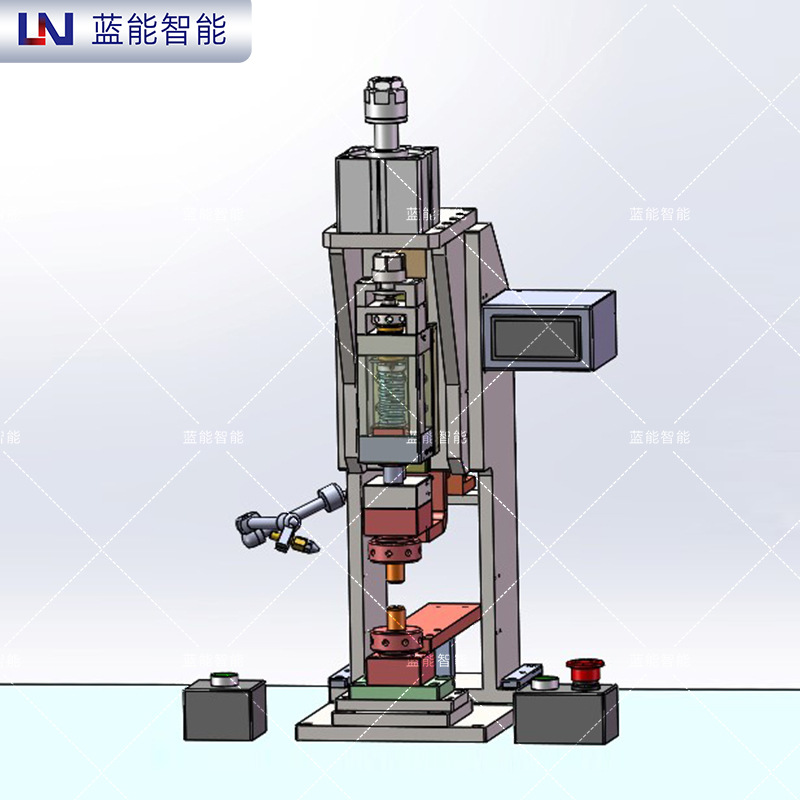

焊接机头：空压+弹簧追从
1、整体型机构设计；
2、直线导轨设计确保焊接的精度和重复性，线形、密封直线导轨设计减少了油脂的泄露和位移，使焊头可以应用于水平和垂直安装方式
3、带有压力追从机构，即使在佷低的焊接压力下，也能实现迅速、的加压操作；最小的摩擦能够使焊头产生迅速的反馈，使变形和火花降至最小程度；
4、核心配件采用米思米弹簧，米思米轴承，米思米导轨、SMC气缸或亚德客气缸；
5、电源微动触发开关或光电开关使焊接电源触发稳定，提高质量和生产率；
6、可以配压力传感器，在调试或更换电极等任何情况下保证压力是一致的；
7、可以配位移传感器，结合广州蓝能焊接电源控制器位移到达断电功能，保证每一次焊接都是一致的；
8、完善的冷却装置。

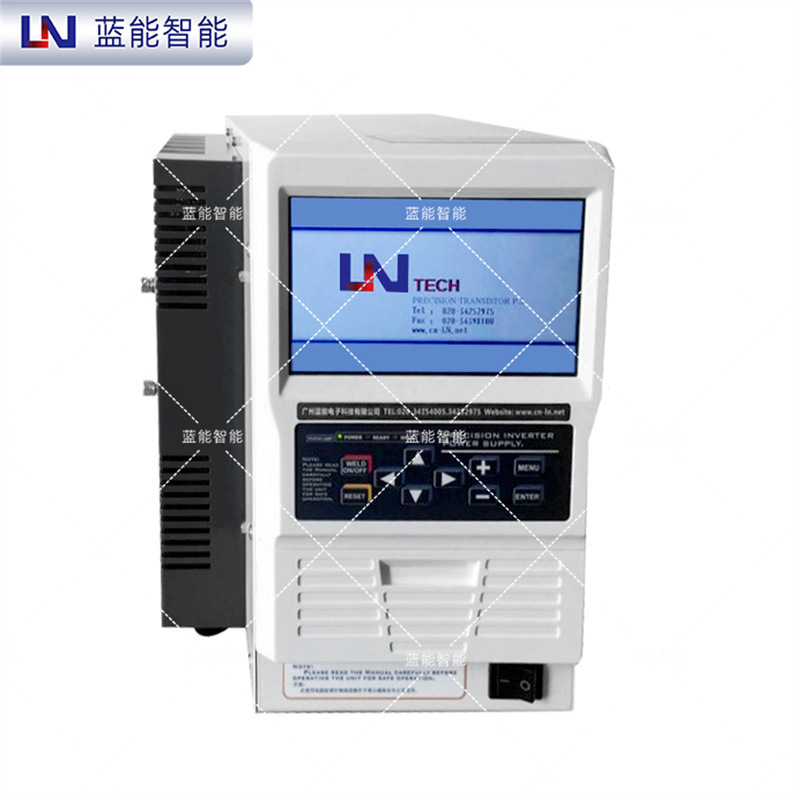

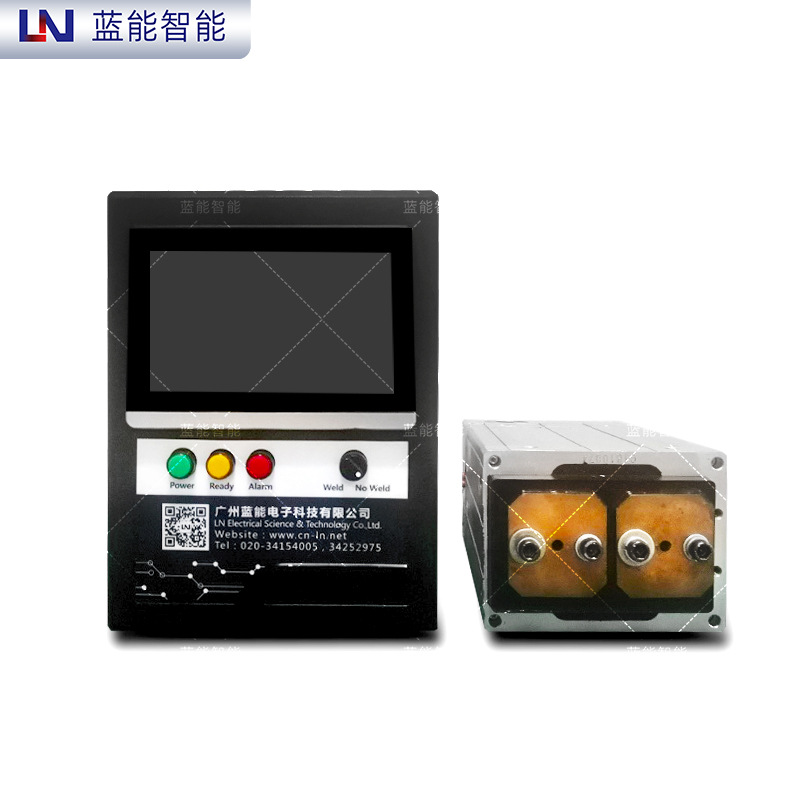

LNVD-200A 焊接电源技术参数
| 型号
|
LNVD-200A
|
界面
|
7寸电容触摸屏
|
|
输入电压
|
220V
|
输出电压
|
单相PWM 输出 500V
|
|
初级输出电流
|
100A
|
次级输出电流
|
5000A
|
|
逆变频率KHZ
|
5
|
焊接规范数
|
20
|
|
设定电流到达时间
|
1MS
|
最长放电时间
|
9MS
|
|
核心配件
|
IGBT：西门康/富士 二极管：ABB
|
变压器额定输出功率
|
15KVA
|
|
控制方式
|
恒电流、恒电压、恒相角
|
位移到达通电中断
|
有（保证变形量的一致）
|
|
电流步增、衰减功能
|
有
|
电流缓升缓降
|
有
|
|
电流监控
|
有
|
电流、时间等数据保存和触摸屏显示
|
有
|
|
焊点计数
|
有
|
电极使用次数报警
|
有
|
|
冷却水
|
|
控制器尺寸
|
290*215*525
|
|
特点
|

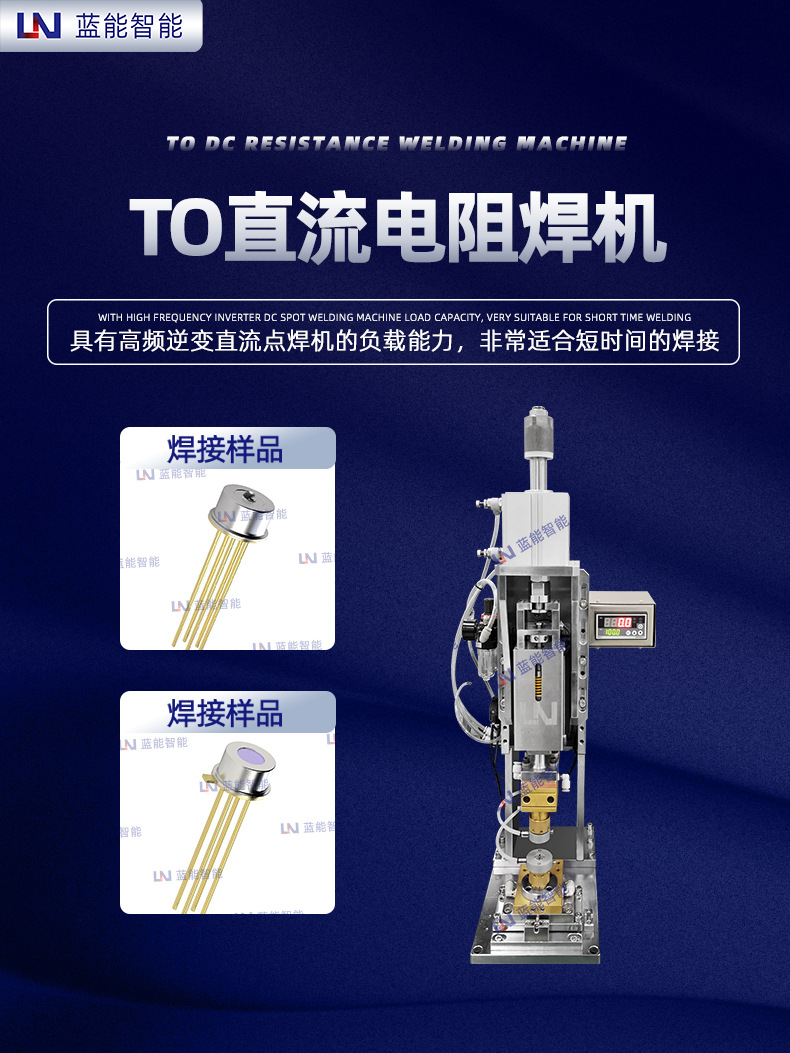

具有晶体管的电流上升速度，具有高频逆变直流点焊机的负载能力，非常适合短时间的焊接
| ||

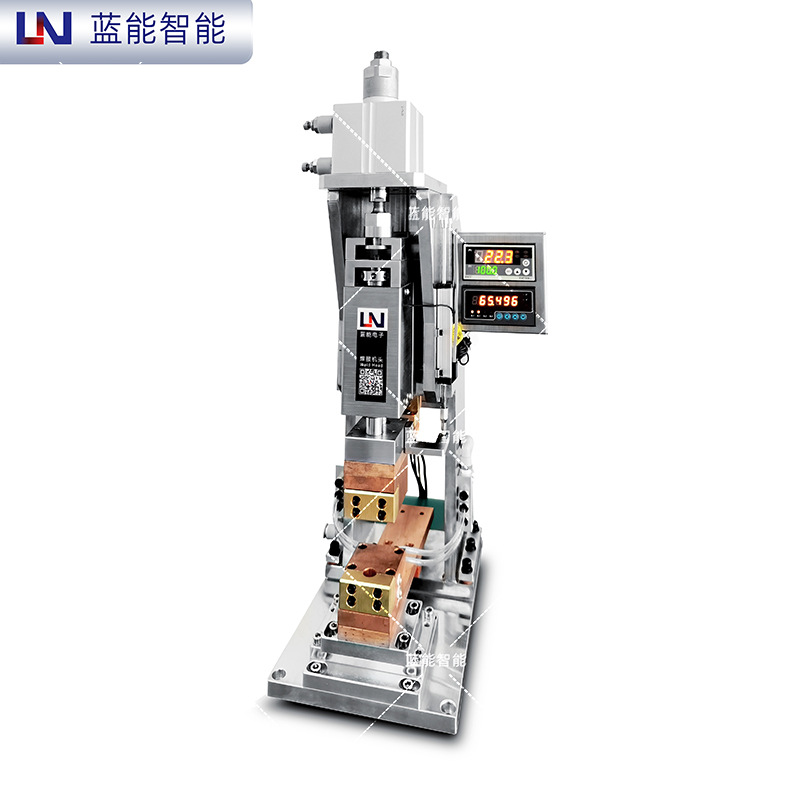

气动加压+弹簧式焊接机头技术规格
| 型号 Type
|
LNHP-80
|
|
驱动方式 Drive Method
|
气动+弹簧Air Drive
|
|
加压范围（N）Force
|
200-800
|
|
电极行径（mm）Electrode stroke
|
50
|
|
臂伸量（mm）Throat depth
|
垂直
|
|
重量（Kg）Weight
|
70
|
