| 型号 |
TKC34H25W90R100 |
材质 |
塑料 |
| 加工定制 |
否 |
是否库存 |
否 |
| 是否批发 |
是 |
适用机床 |
通用 |
| 负载能力 |
3.3m |
负载重量 |
12kg/m |
| 功能 |
封闭式电缆拖链 |
外形尺寸 |
34 |
| 重量 |
1.9 |
产地 |
日本 |
| 厂家 |
TSUBAKI日本椿本 |
|
TKC型 > 型号：TKC□□H□□～
标准封闭式电缆拖链。
全封闭构造，可防止粉尘，飞溅物等损伤电缆/软管。
长跨距规格，旋转规格等，提供丰富的特型规格。
符合RoHS指令产品
特点：
高强度，高刚性
与桥式相比，高强度，高刚性。(部分尺寸除外)
可对应多层间隔。
TKC28H30，TKC64H50～TKC91H80(部分尺寸除外)可将收纳空间多层分割，提高布局的自由度。
钢制安装金具可变更为不锈钢材质。
基本规格
| 移动行程 m | 3.3 |
|---|---|
| 电缆/软管外径 mm | 22 |
| 电缆/软管质量 kg/m | 12 |
| 大移动速度 m/min | 300 |
| 可使用温度范围 | -40?C～80?C |
| 材质 | 工程塑料（黑色） |
| 质量 kg/m | 1.9 |
| 定尺链节数 | 100 |

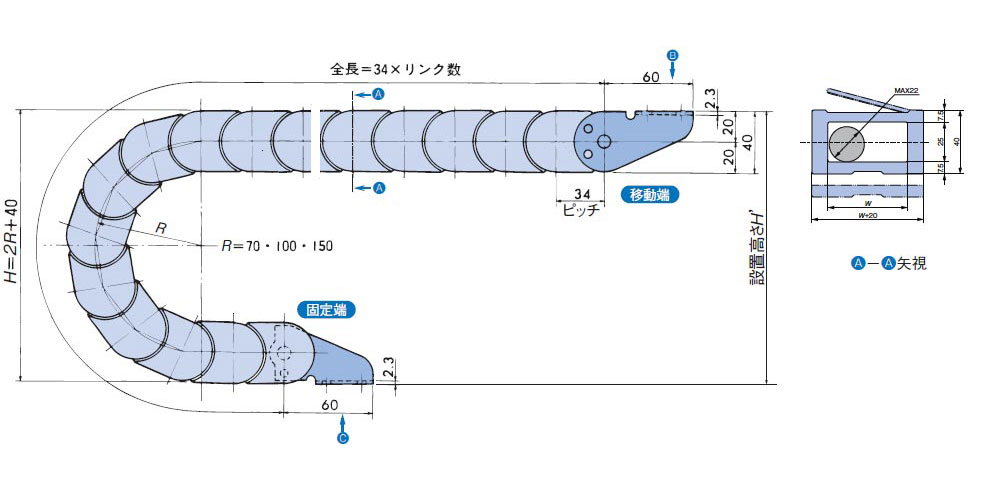

单位: mm
| 节距 P
| 内高 | 内宽
W
| 弯曲半径
R
| 设置高度
H'
| 盈余长度
K
|
|---|---|---|---|---|---|
| 34 | 25 | 90 | 100 | 250～270 | 34mm以上 |
标注
1.根据设置高度H尺寸设计，安装。
TKC34H25W90R100电缆拖链>实物图
TKC34H25(旧TKC0340)、TKC47H36(旧TKC0470)、TKC64H50(旧TKC0640)、TKC85H68(旧TKC0850) 使用说明：
TKC椿本电缆拖链：
TKC28H30-30W28R67 TKC28H30-30W28R100 TKC28H30-30W28R125
TKC28H30-30W48R67 TKC28H30-30W48R100 TKC28H30-30W48R125
TKC34H25W50R70 TKC34H25W50R100 TKC34H25W50R150
TKC34H25W90R70 TKC34H25W90R100 TKC34H25W90R150
TKC34H25W130R70 TKC34H25W130R100 TKC34H25W130R150
TKC34H25W50R70 TKC34H25W50R100 TKC34H25W50R150
TKC34H25W90R70 TKC34H25W90R100 TKC34H25W90R150
TKC34H25W130R70 TKC34H25W130R100 TKC34H25W130R150
TKC47H36W80R100 TKC47H36W80R150 TKC47H36W80R200 TKC47H36W80R250
TKC47H36W160R100 TKC47H36W160R150 TKC47H36W160R200 TKC47H36W160R250
TKC47H36W80R100 TKC47H36W80R150 TKC47H36W80R200 TKC47H36W80R250
TKC47H36W160R100 TKC47H36W160R150 TKC47H36W160R200 TKC47H36W160R250
TKC47H36W80R100 TKC47H36W80R150 TKC47H36W80R200 TKC47H36W80R250
TKC47H36W160R100 TKC47H36W160R150 TKC47H36W160R200 TKC47H36W160R250
TKC47H36W80R100 TKC47H36W80R150 TKC47H36W80R200 TKC47H36W80R250
TKC47H36W160R100 KC47H36W160R150 TKC47H36W160R200 TKC47H36W160R250
TKC64H50W110R135 TKC64H50W110R200 TKC64H50W110R250 TKC64H50W110R300
TKC64H50W110R135 TKC64H50W110R200 TKC64H50W110R250 TKC64H50W110R300
TKC64H50W220R135 TKC64H50W220R200 TKC64H50W220R250 TKC64H50W220R300
TKC85H68W150R180 TKC85H68W150R250 TKC85H68W150R350
TKC85H68W200R180 TKC85H68W200R250 TKC85H68W200R350
TKC85H68W300R180 TKC85H68W300R250 TKC85H68W300R350
TKC85H68W350R180 TKC85H68W350R250 TKC85H68W350R350
TKC85H68W150R180 TKC85H68W150R250 TKC85H68W150R350
TKC85H68W200R180 TKC85H68W200R250 TKC85H68W200R350
TKC85H68W300R180 TKC85H68W300R250 TKC85H68W300R350
TKC85H68W350R180 TKC85H68W350R250 TKC85H68W350R350
TKC91H56W150R200 TKC91H56W150R250 TKC91H56W150R300 TKC91H56W150R350 TKC91H56W150R400
TKC91H56W200R200 TKC91H56W200R250 TKC91H56W200R300 TKC91H56W200R350 TKC91H56W200R400
TKC91H56W250R200 TKC91H56W250R250 TKC91H56W250R300 TKC91H56W250R350 TKC91H56W250R400
TKC91H56W300R200 TKC91H56W300R250 TKC91H56W300R300 TKC91H56W300R350 TKC91H56W300R400
TKC91H56W350R200 TKC91H56W350R250 TKC91H56W350R300 TKC91H56W350R350 TKC91H56W350R400
TKC91H56W400R200 TKC91H56W400R250 TKC91H56W400R300 TKC91H56W400R350 TKC91H56W400R400
(长跨距规格的场合)
TKC91H56W150R200-GA TKC91H56W150R250-GA TKC91H56W150R300-GA
TKC91H56W200R200-GA TKC91H56W200R250-GA TKC91H56W200R300-GA
TKC91H56W250R200-GA TKC91H56W250R250-GA TKC91H56W250R300-GA
TKC91H56W300R200-GA TKC91H56W300R250-GA TKC91H56W300R300-GA
TKC91H56W350R200-GA TKC91H56W350R250-GA TKC91H56W350R300-GA
TKC91H56W400R200-GA TKC91H56W400R250-GA TKC91H56W400R300-GA
