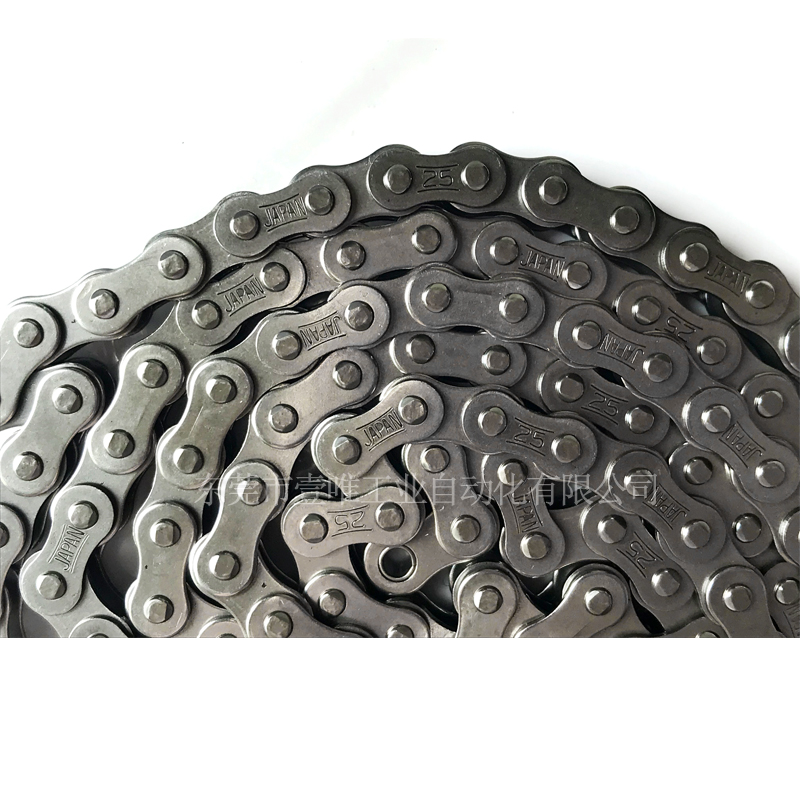

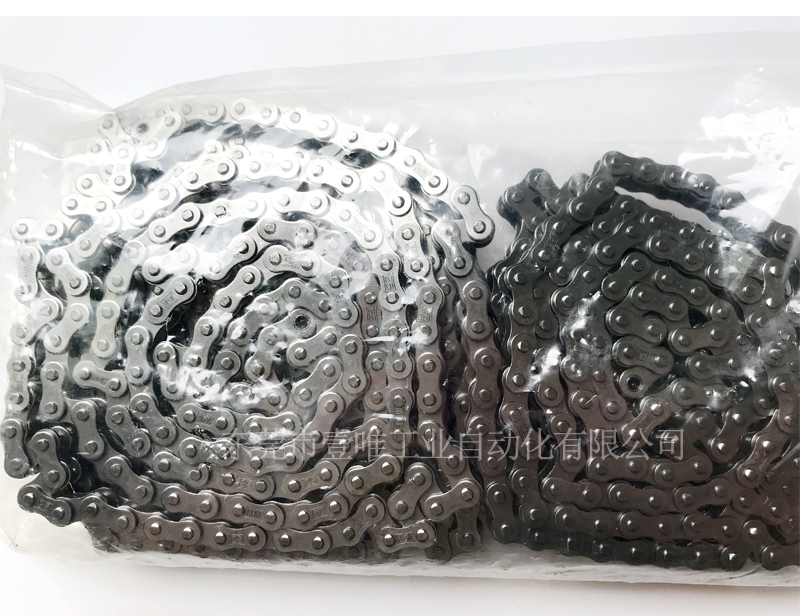

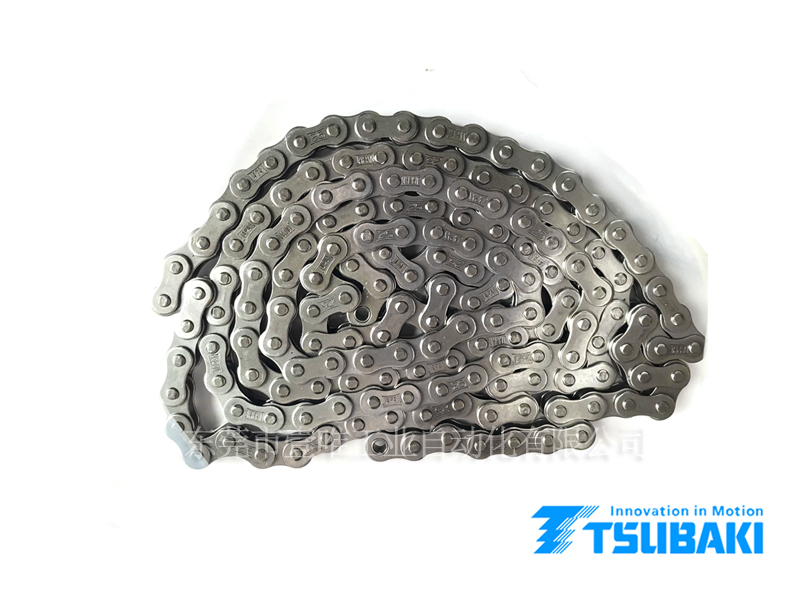

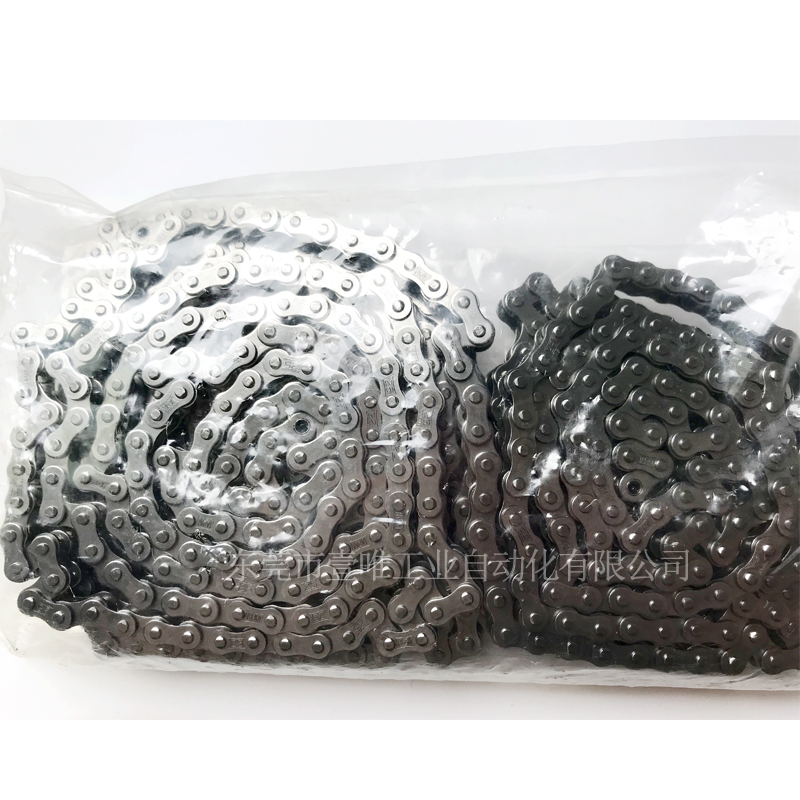

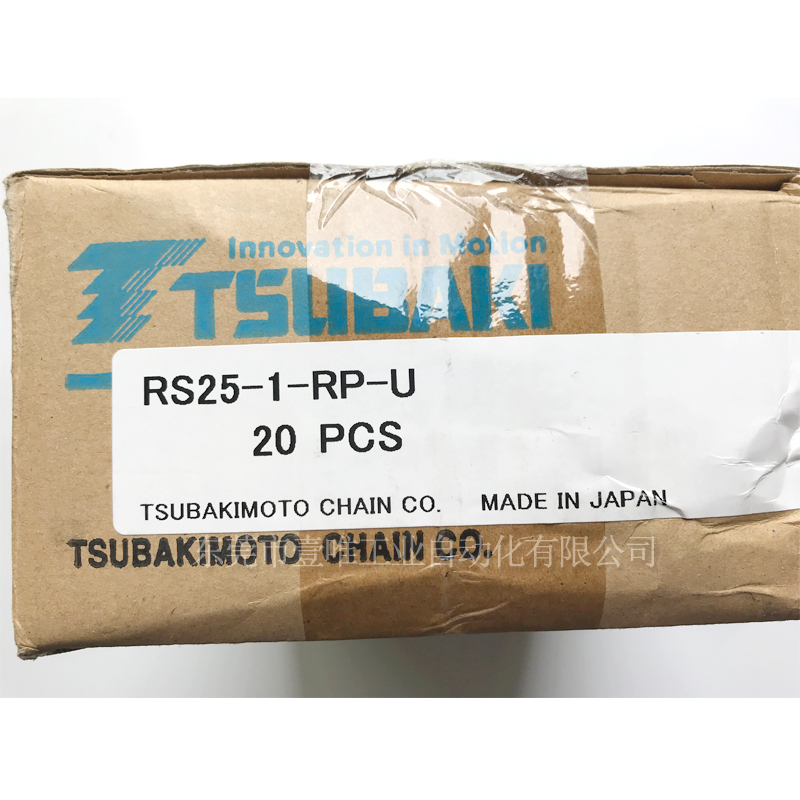

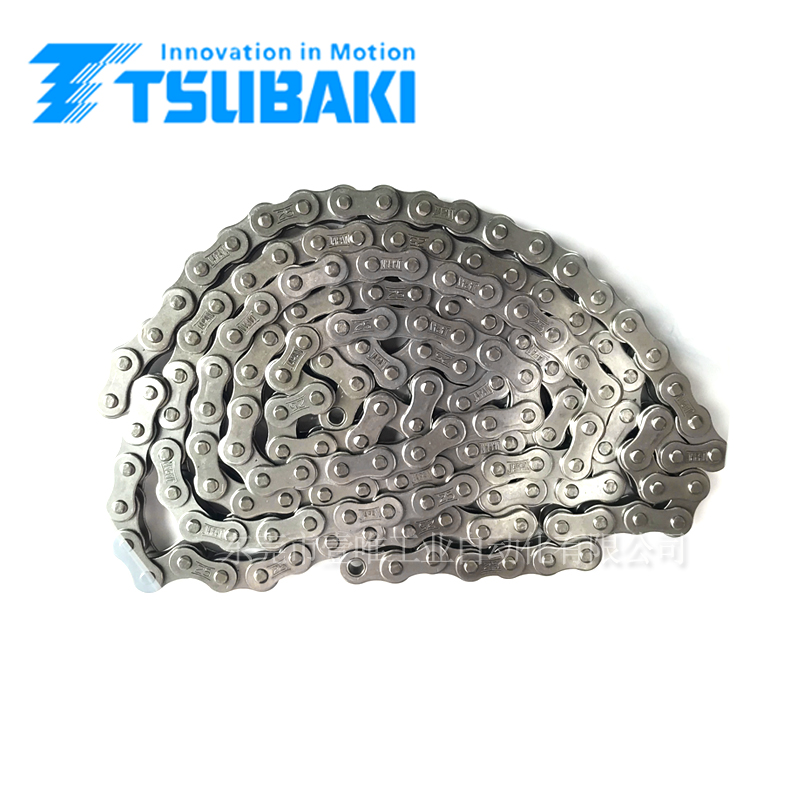

日本椿本2分套筒链RS25-1-RP-U TSUBAKI传动链条

　　传动链的特长：

　　减速比大(一般为1：7)

　　可确保较大的轴间距离（通常4m以下）。轴间距离自由度高也是特点之一。

　　链条两面均可使用，可以多轴传动。

　　安装替换简单。(断连简单)

　　如果轴间距离小，且构造支撑链条，可垂直使用。

　　与带轮相比，同一扭矩时，可使用小直径的链轮。

　　动力由多数轮齿传动，相比齿轮，可减轻链轮齿的磨损。

　　吸收冲击的能力高于齿轮。

　　结构

　　传动链（滚子链）的构造图

　　■链条的3个基本尺寸

　　节距，滚子径，内链节内幅为滚子链的三个基本尺寸。尺寸相同时，滚子链与链轮在尺寸上具有兼容性。

　　※1 间隙配合

　　轴与孔配合时，均为松配合。

　　此配合是孔的公差范围大于轴（链销，套筒）的公差范围。

　　※2 过盈配合

　　轴与孔配合时，均为过盈配合。

　　孔的公差范围在轴(销轴或套筒)的公差范围之下。

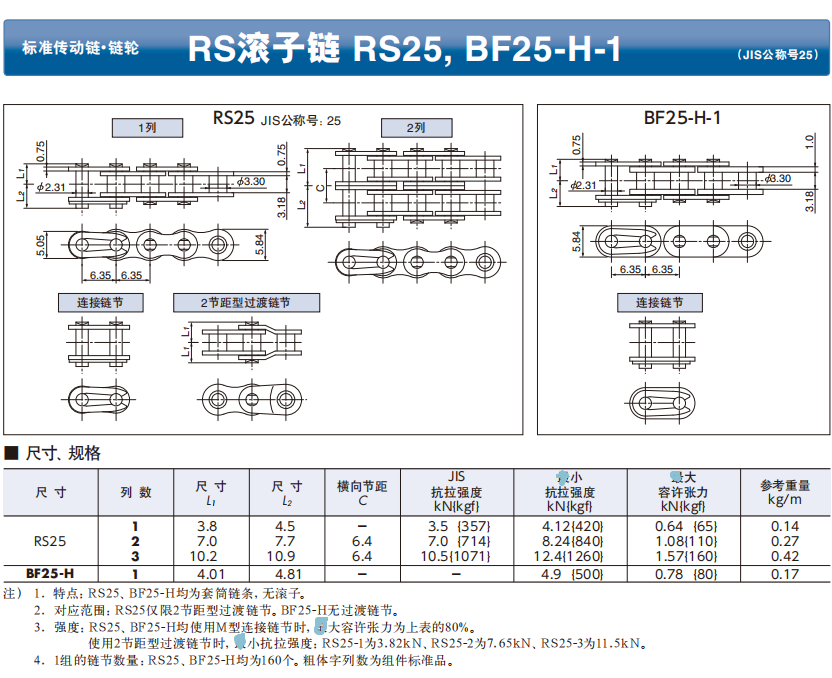

　　RS滚子链 主要规格

　　RS滚子链条型号：

　　RS15-1-RP-U RS25-1-RP-U RS25-2-RP-U RS25-3-RP-U BF25-H-1-RP-U RS35-1-RP-U RS35-2-RP-U RS35-3-RP-U RS37-1-RP-U RS38-1-RP-U RS41-1-RP-U RS40-1-RP-U RS40-2-RP-U RS40-3-RP-U RS40-4-RP-U RS40-5-RP-U RS40-6-RP-U RS50-1-RP-U RS50-2-RP-U RS50-3-RP-U RS50-4-RP-U RS50-5-RP-U RS50-6-RP-U RS60-1-RP-U RS60-1-CP-U RS60-2-RP-U RS60-3-RP-U RS60-4-RP-U RS60-5-RP-U RS60-6-RP-U RS80-1-RP-U RS80-1-CP-U RS80-2-RP-U RS80-2-CP-U RS80-3-RP-U RS80-4-RP-U RS80-5-RP-U RS80-6-RP-U RS100-1-RP-U RS100-1-CP-U RS100-2-CP-U RS100-3-CP-U RS100-4-RP-U RS100-5-RP-U RS100-6-RP-U RS120-1-RP-U RS120-1-CP-U RS120-2-CP-U RS120-3-CP-U RS120-4-RP-U RS120-5-RP-U RS120-6-RP-U

　　RS140-1-CP-U RS140-2-CP-U RS140-3-CP-U RS140-4-RP-U RS140-5-RP-U RS140-6-RP-U RS160-1-CP-U RS160-2-CP-U RS160-3-CP-U RS160-4-RP-U RS160-5-RP-U RS160-6-RP-U RS180-1-CP-U RS180-2-CP-U RS180-3-RP RS180-4-RP-U RS180-5-RP-U RS180-6-RP-U RS200-1-CP-U RS200-2-CP-U RS200-3-RP-U RS200-4-RP-U RS200-5-RP-U RS200-6-RP-U RS240-1-RP-U RS240-2-RP RS240-3-RP RS240-4-RP-U RS240-5-RP-U RS240-6-RP-U RF320-T-1-RP RF320-T-2-RP RF320-T-3-RP RF320-T-4 RF400-T-1-RP RF400-T-2-RP RF400-T-3-RP RF400-T-4

　　需要更大传动能力的场合，除了加大链条尺寸外，还可将链条2列，3列，多列设置。

　　传动链一般作为适于低速大负荷的经济型动力装置使用。通过调整使用以及润滑方法，也可用于高速传动。
