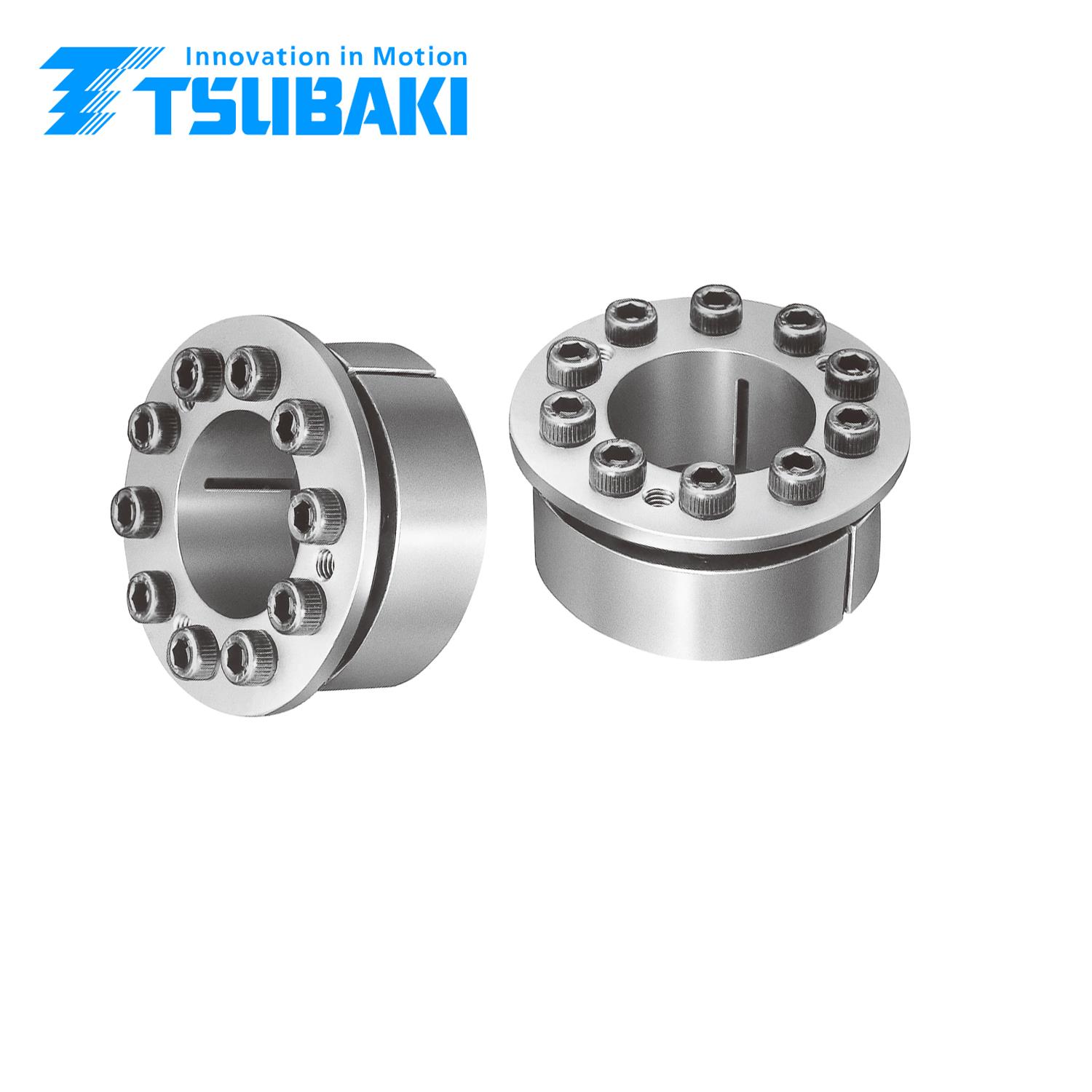

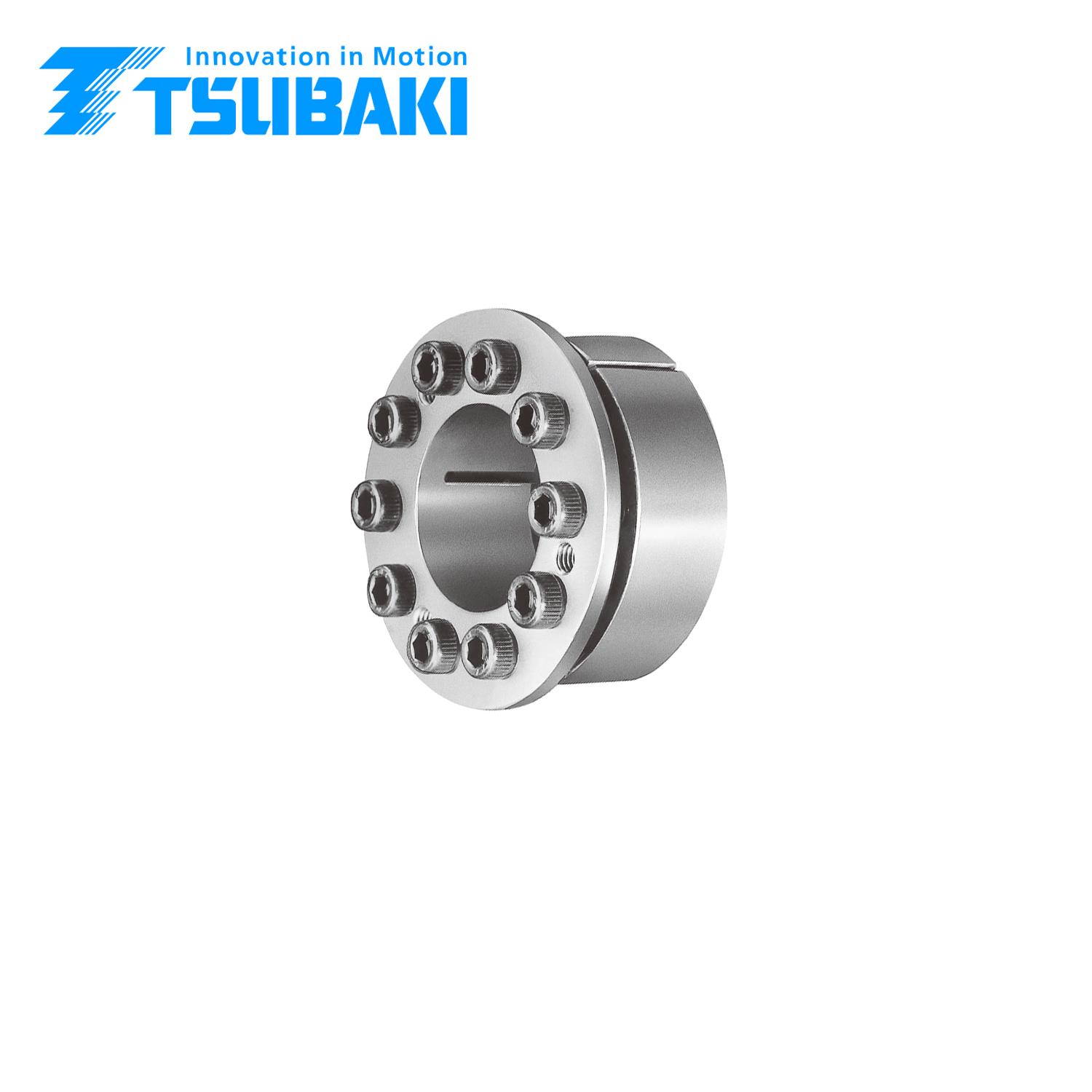

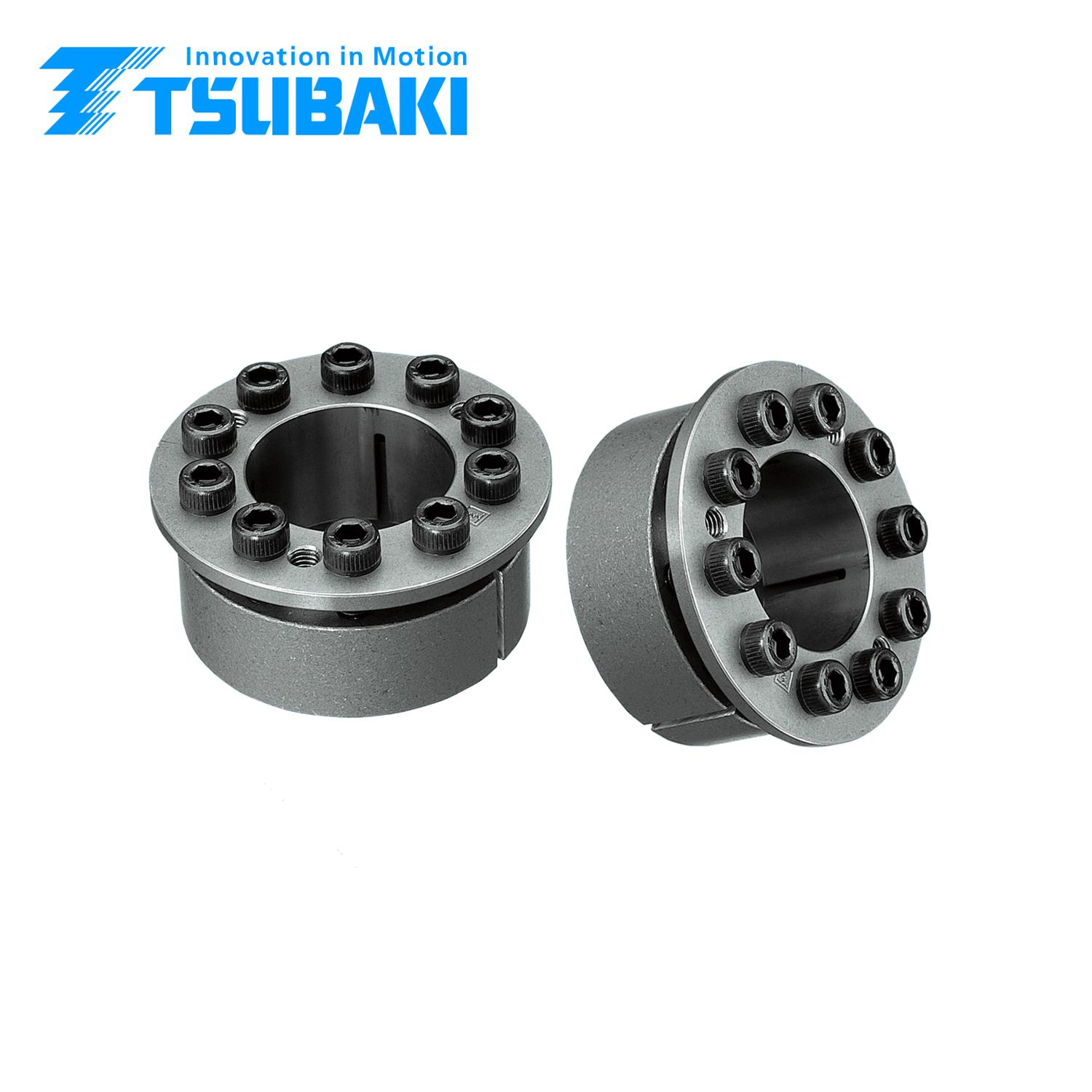

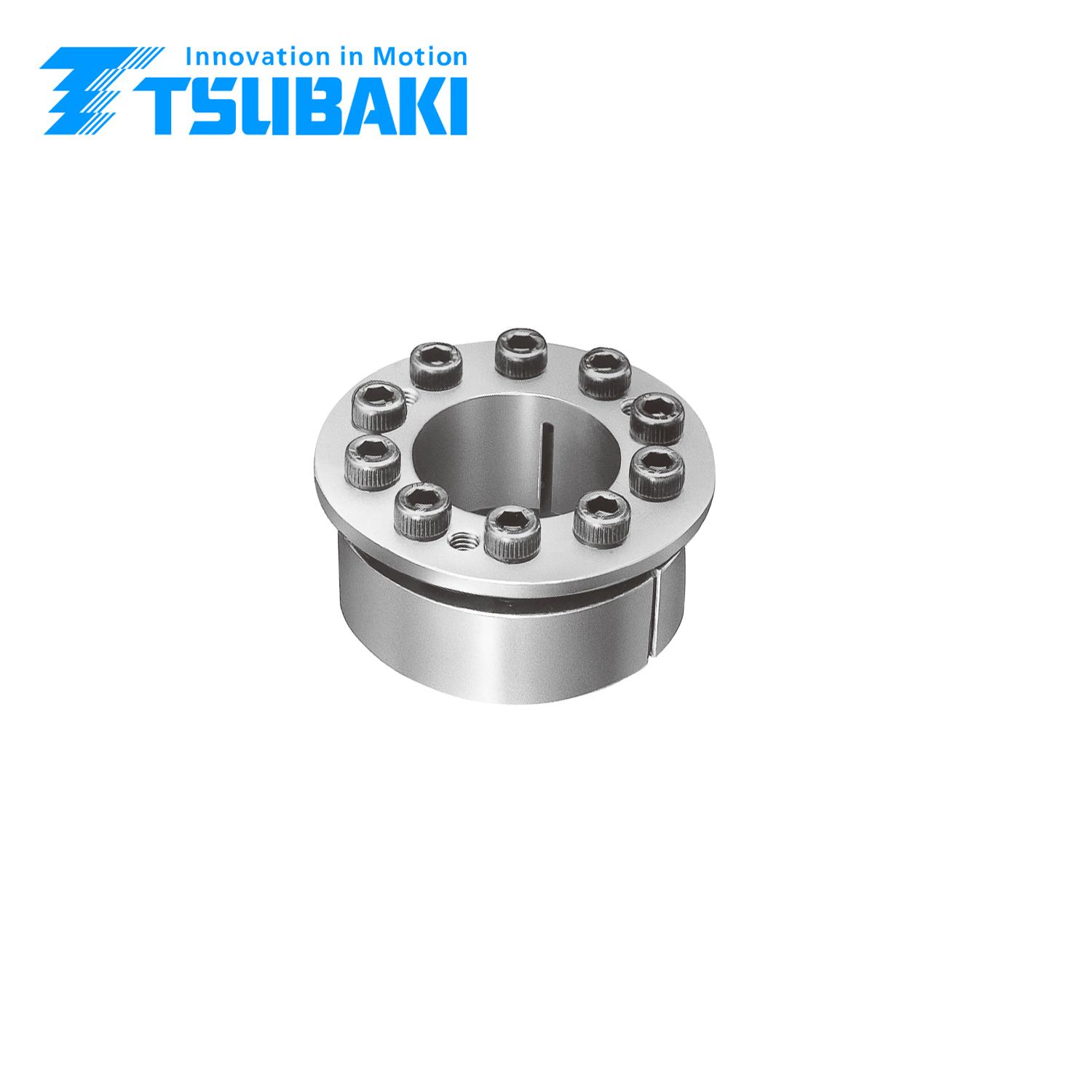

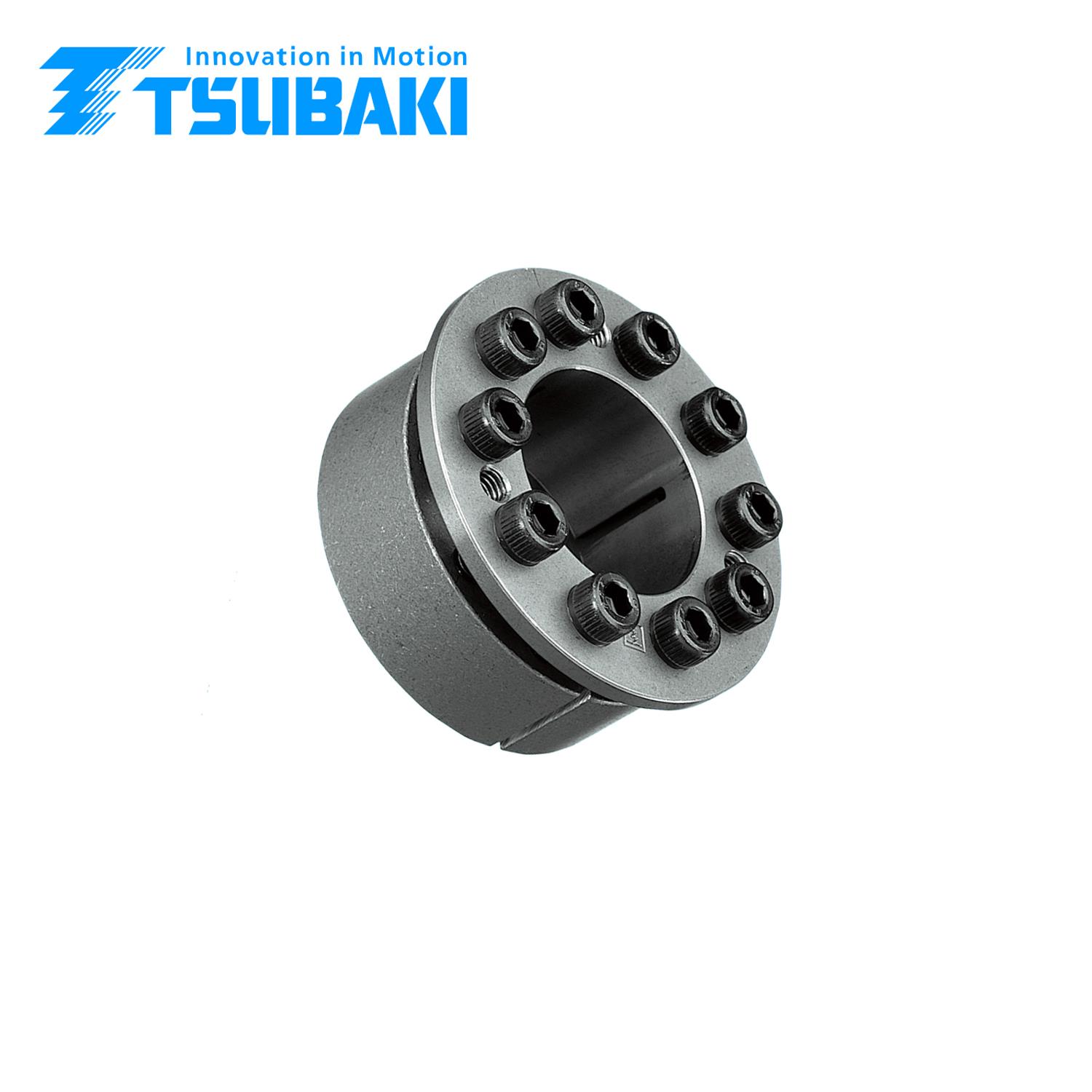

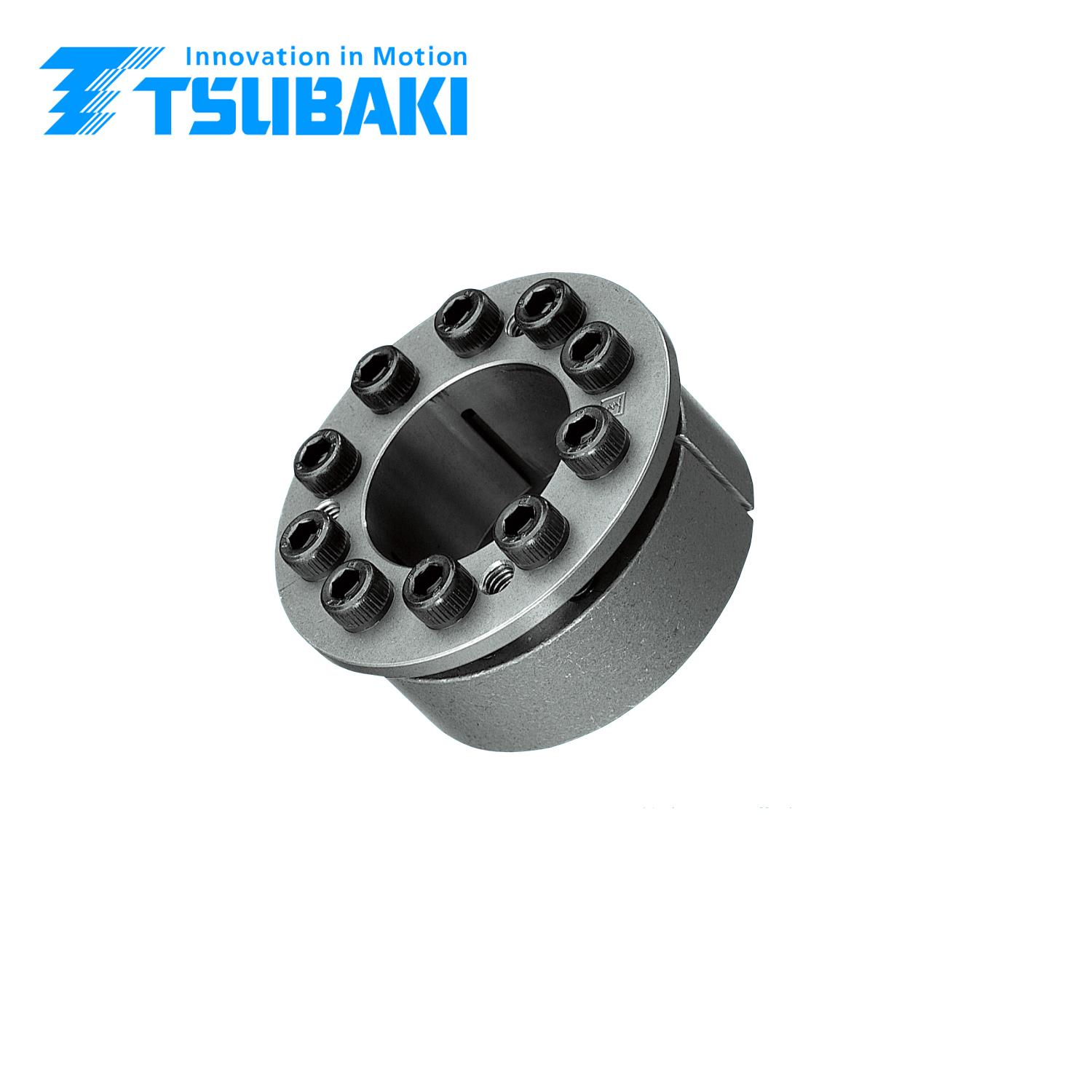

日本椿本PL019X047AE自定心法兰型胀紧套

　　-

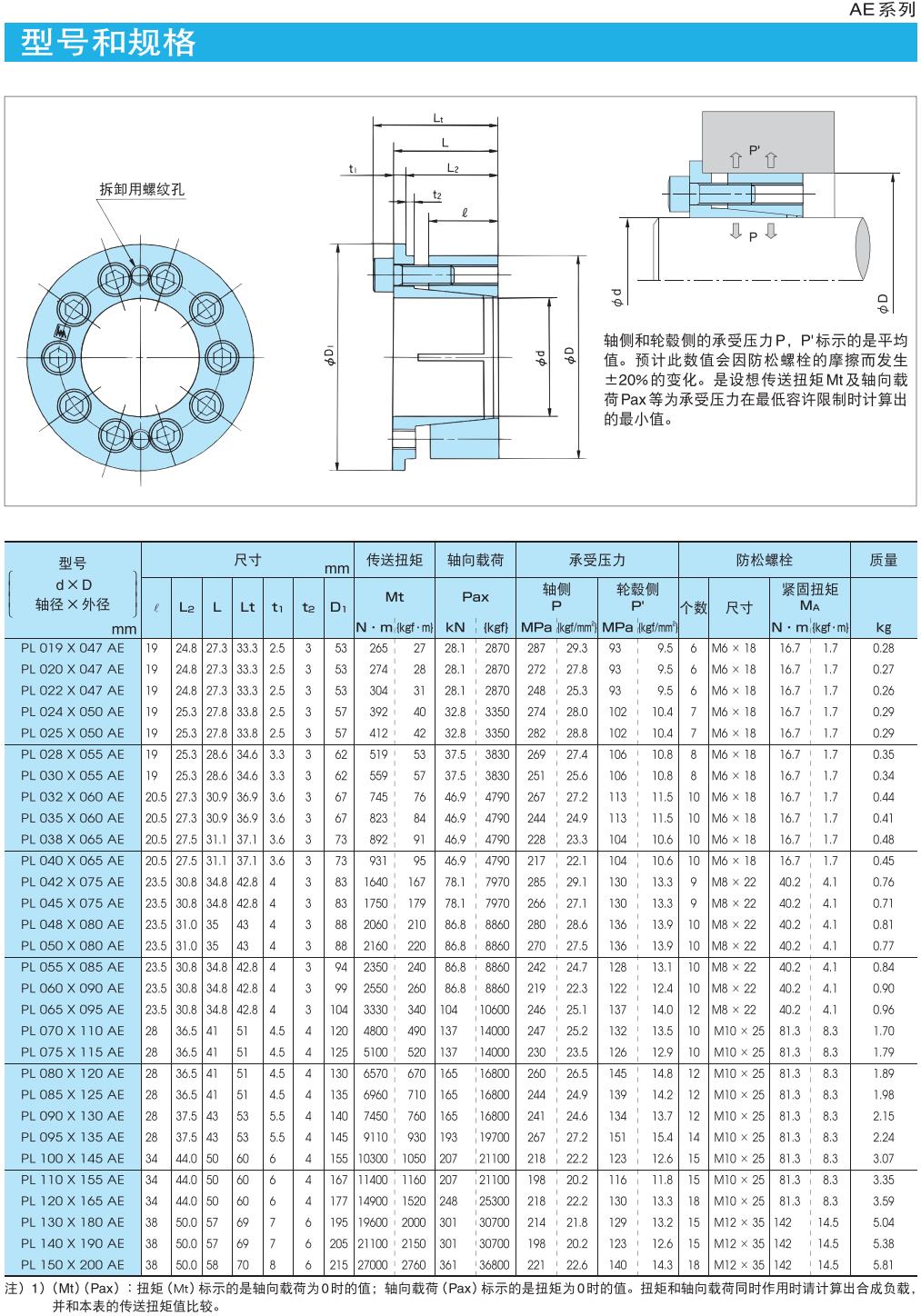

　　【型号】

　　PL019X047AE、PL020X047AE、PL022X047AE、PL024X050AE、PL025X050AE、PL028X055AE、PL030X055AE

　　PL032X060AE、PL035X060AE、PL038X065AE、PL040X065AE、PL042X075AE、PL045X075AE、PL048X080AE

　　PL050X080AE、PL055X085AE、PL060X090AE、PL065X095AE、PL070X110AE、PL075X115AE、PL080X120AE

　　PL085X125AE、PL090X130AE、PL095X135AE、PL100X145AE、PL110X155AE、PL120X165AE、PL130X180AE

　　PL140X190AE、PL150X200AE

　　-

　　胀紧套AE系列

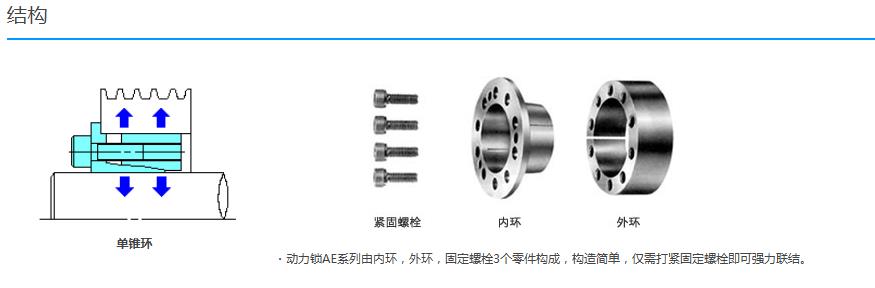

　　与AS系列内外径尺寸相同，适用于无法设置定心用导向装置的场合。产品由内环、外环和固定螺栓3个零部件构成的简单构造。

　　具备自定心功能，轮毂面无需麻烦的定心导向部加工。安装至阶梯轴的成河，需要确保轮毂与阶梯之间由1mm以上的间隙，否则不易拆卸。

　　-

　　什么是自动定心？

　　自动定心功能是指在联结轴与轮毂时，抑制轮毂跳动的功能。

　　换而言之，也就是将轴尽量移至轮毂的中心的功能。

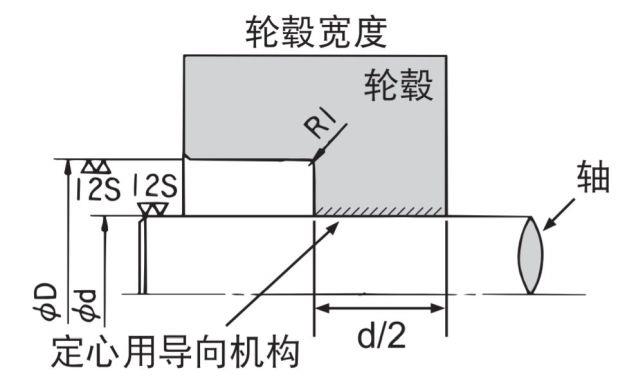

　　动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。

　　导向部的长度如达到轴径的一半，即可获得实用的定心精度。

　　-

　　-

　　【PLG 可订购的国产型号】交期快！

　　PLG019X047AE、PLG020X047AE、PLG022X047AE、PLG024X050AE、PLG025X050AE、PLG028X055AE、PLG030X055AE

　　PLG032X060AE、PLG035X060AE、PLG038X065AE、PLG040X065AE、PLG042X075AE、PLG045X075AE、PLG048X080AE

　　PLG050X080AE、PLG055X085AE、PLG060X090AE、PLG066X126AE、PLG085X125AE、PLG090X130AE、PLG095X135AE

　　PLG100X145AE

　　带法兰的系列，在打紧固定螺栓时，法兰可发挥止动作用。即使轮毂与外环一起移动至前方，受法兰阻止，在外环与轮毂的内面滑动。-在无法兰盘，直接安装的场合（右上图所示），由于没有止动环，在打紧螺栓时，轮毂与外环一起移动至前方。（但由于无滑动损失，传导扭矩增大。）-如果轮毂移动妨碍使用，请选择轮毂无移动的类型。-

　　-胀紧套“又称“动力锁”，是摩擦式联结件的一种，可简单，强力，确实，无背隙联结轴与轮毂。利用楔效应原理的摩擦联结，无需键或固定螺钉，仅打紧螺栓即可联结轴与轮毂，拆卸也简便。-
