1. 安装使用

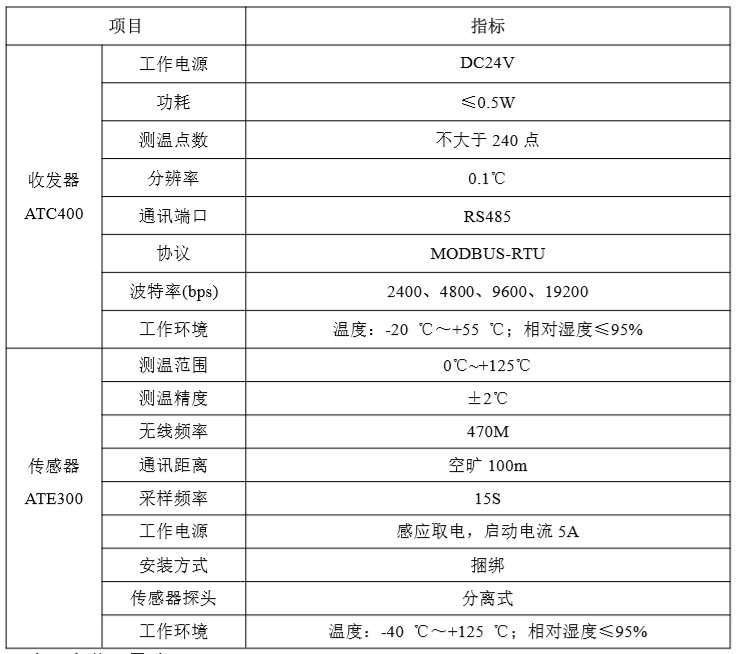

1.1 技术指标
1.2 产品安装及尺寸
1.2.1 无线温度收发器
ATC400 无线测温接收器，可以采用导轨（DIN35mm）安装方式，也可以使用螺栓固定方式。

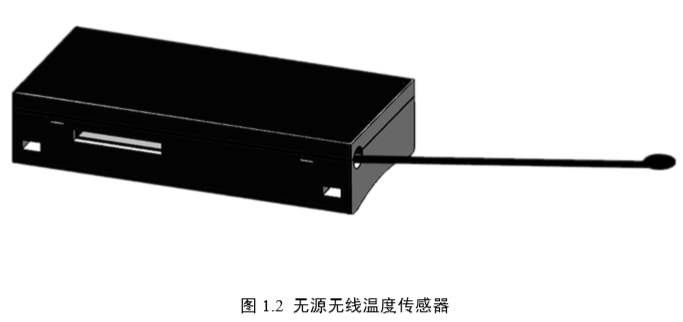

1.2.2 无线温度传感器尺寸
无线温度传感器ATE300 适用于手车式动触头，电缆与母排搭接处，隔离刀闸搭接处等电气搭接点的温度测量，采用捆绑式安装。

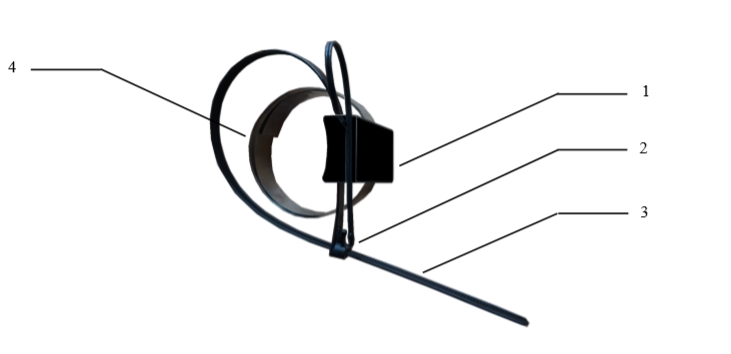

1.2.3 无线温度传感器安装 捆绑式无源无线温度传感器结构说明:
1 —— 无源无线温度传感器主体
2 —— 温度探头，用扎带固定在测温处
3 —— 扎带，用于固定传感器主体
4 —— 取电合金片，用于感应取电
传感器主体用高温扎带固定；将软磁合金片绕过断路器触臂或铜排、电缆 2 至 4 圈，合金片头 最后插进传感器主体的孔内，多余可剪掉，并用高温胶带或热缩管缠绕。传感器探头靠紧断路器触 头或铜排等连接点，用高温胶带及扎带固定。
1.3 接线方法

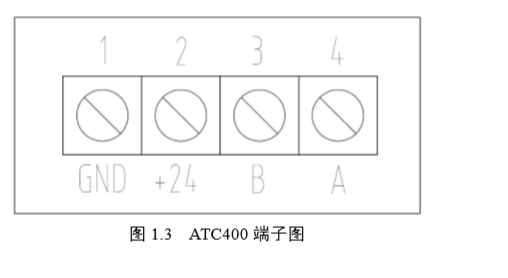

无线测温收发器 ATC400 接线端子。1、2 号为 DC24V 电源端子，3、4 为 RS485 接口。
