闭环霍尔电流传感器又叫霍尔磁平衡式电流传感器，它是在上述原理的基础，加上了磁平衡原理，即集磁环将原边电流所产生的磁场聚集后，作用于霍尔元件，使其有电压信号输出，经放大输入到功率放大器，输出补偿电流流经次级补偿线圈。级次线圈产生的磁场与原边电流产生的磁场相反，因而补偿了原边磁场，使霍尔输出逐渐减小，当原次级磁场相等时，补偿电流不再增大，这就是磁平衡原理。这种线路主要由磁电转换部分、放大电路部分及驱动补偿线路部分等组成。

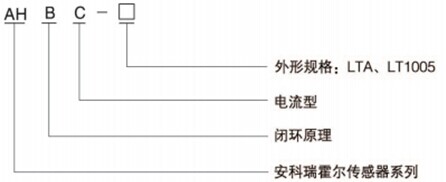

2.1 型号说明
2.2 规格尺寸

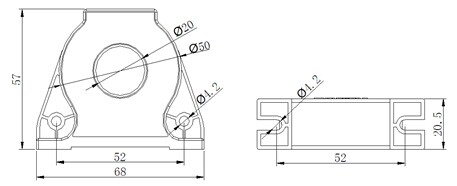

2.2.1 AHBC-LTA外形尺寸

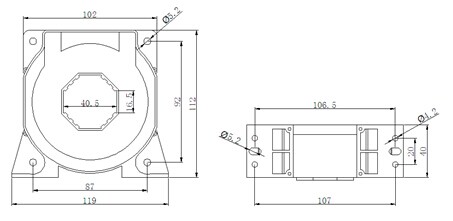

2.2.2 AHBC-LT1005外形尺寸

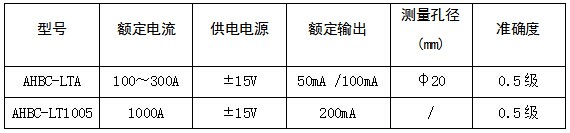

2.2.3 规格参数对照表
注:输入电流交直流均可测量，订货时请注明。

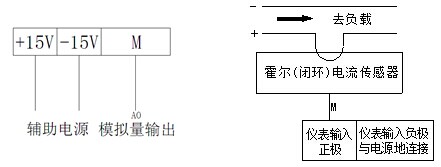

2.2.4 接线方式
接线端子定义
注：①模拟量输出地需要和电源地连接。
②请选择正确的电流流入方向。
