ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

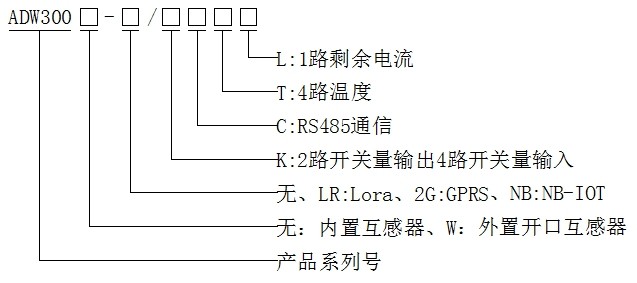

2产品型号规格及功能特点 2．1 ADW300无线计量仪表命名规则
2．2 ADW300无线计量仪表功能特点
3技术参数 3.1电气特性

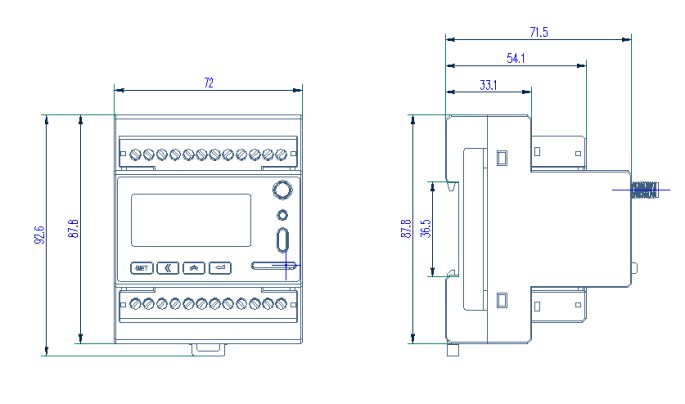

图1 ADW300尺寸图

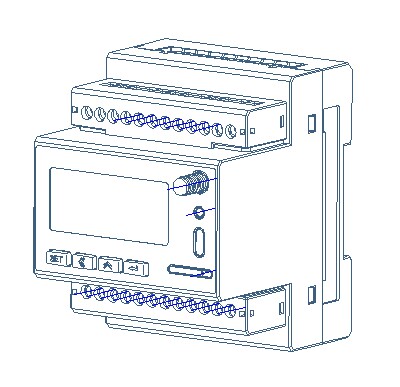

图2 ADW300效果图
4.2 电源端子、RS485通讯端子、脉冲输出端子
辅助电源 通讯接口 脉冲端口
4.3开关量输入/输出端子
开关量输入是均采用开关信号输入方式，仪表内部配备+12V的工作电源，无须外部供电。当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
开关量输出为继电器输出，可实现“遥控”和报警输出。

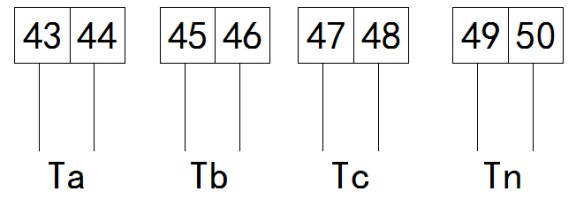

温度输入
漏电输入

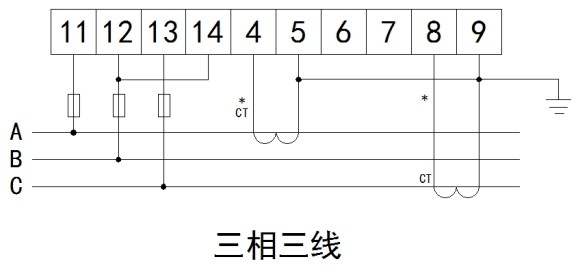

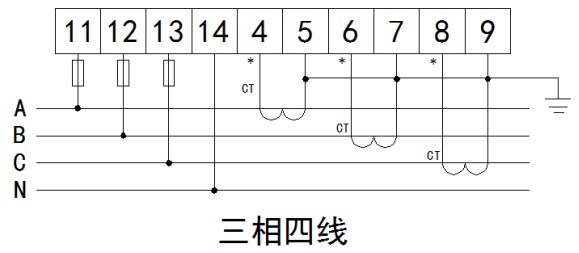

4.5接线说明ADW300和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。
4.5.1 ADW300接线说明

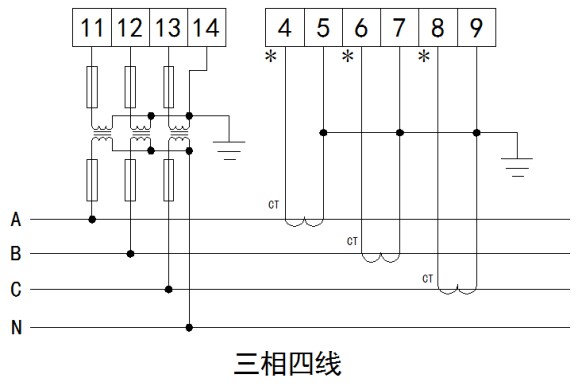

电压PT接入

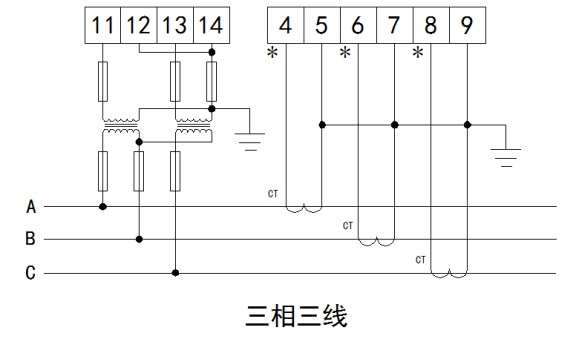

电压经PT接入

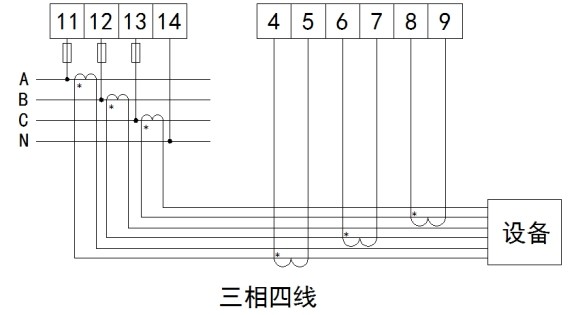

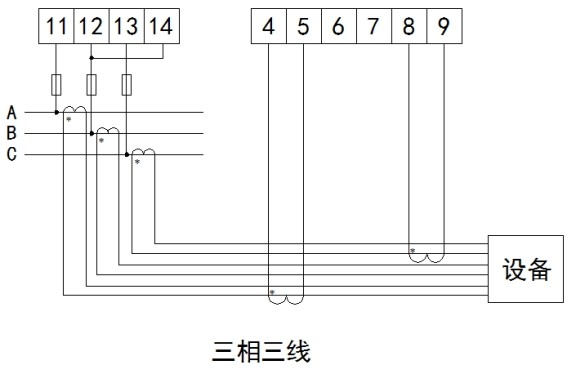

4.5.2 ADW300W接线说明
