1 概述
ADF300L 系列多用户计量表可以计量 4 路三相。该系列计量表因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量表符合国标 GB/T 17215.322-2008。

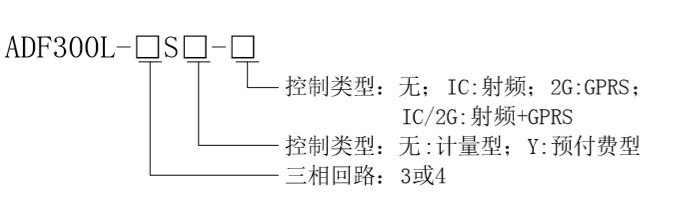

2 产品规格

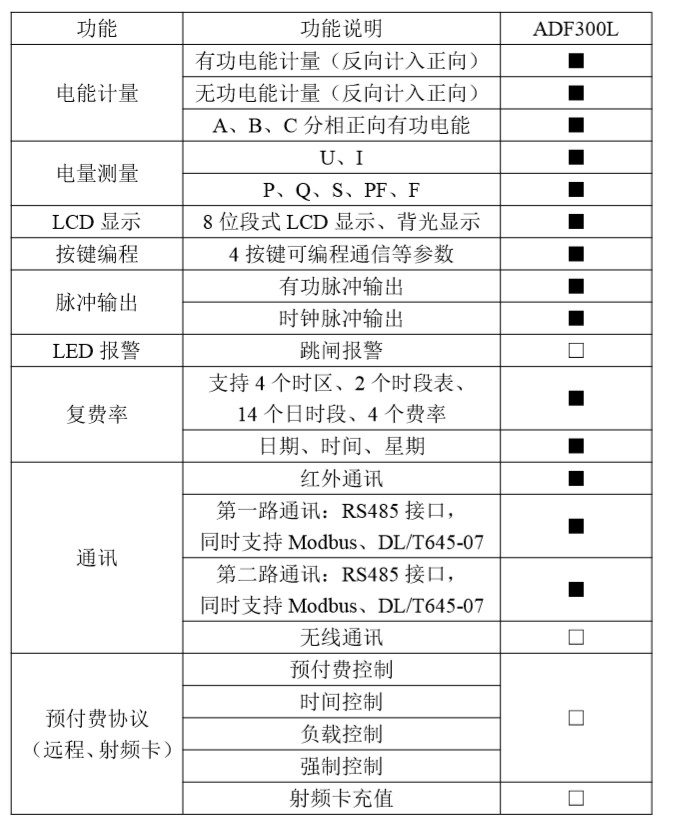

3 主要功能
（■：标配；□：可选）

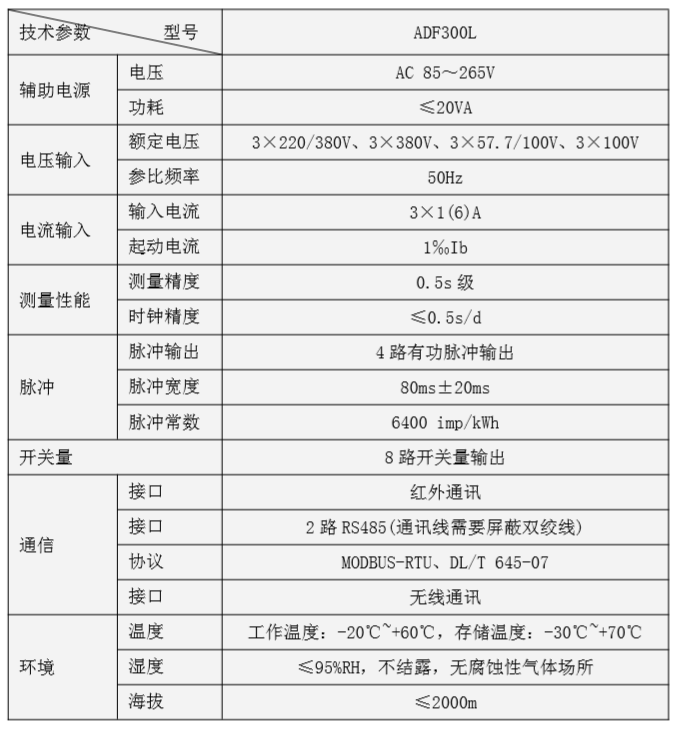

4 技术参数
5 外形及安装尺寸（单位：mm）
电能表应装在室内通风干燥的地方，采用 35mm 标准导轨式安装。
注：产品采用标准的 DIN 35mm 导轨式安装；
若安装天线，需预留 50mm 的空间。
6 接线与安装
电压电流接线示意图
注：1. EP1-EP4 为电能脉冲，COM 为电能脉冲公共端。
2.继电器输出从左到右，每四芯为一组。以（40，41）（42，43）为例，接线注意事项如下：
2.1 跳闸时需往41引入电压，40接对应断路器控制端。
2.2 42、43合闸端子可用于控制电操机构等特定装置合闸。
2.3 41、43 端子接的保险丝耐压值应大于当前电压系统的电压等级，额定电流为 3-5A。
