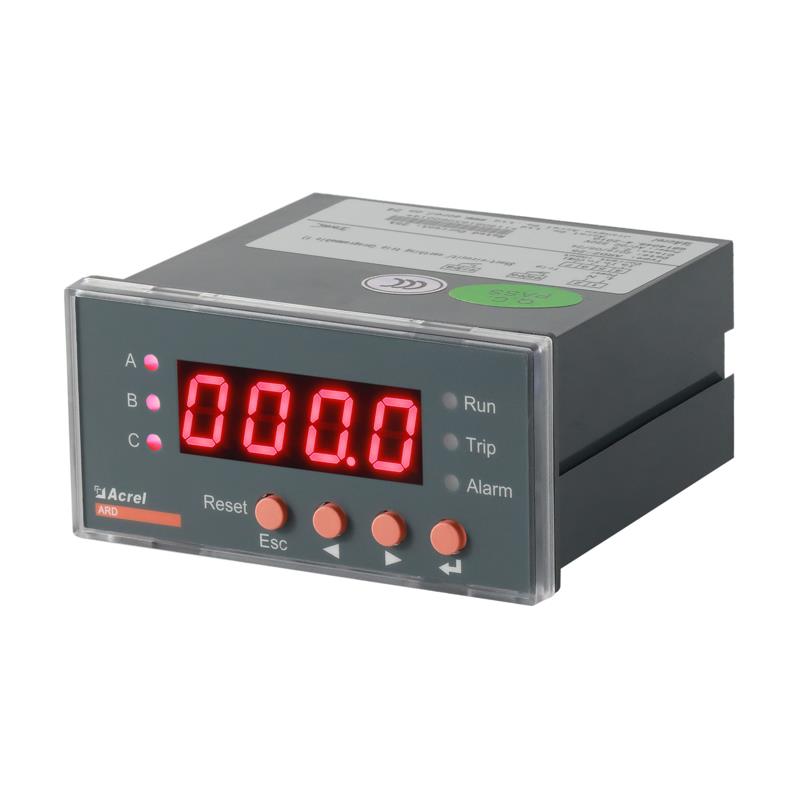

ARD2-1/C智能电动机保护器 一体式马达保护器

1 概述

    ARD系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

2  产品选型

2.1数字式电动机保护器

● 型号说明

● 额定电流

表 1

● 额定电流附加说明

 表 2

注：＞250kW的低压电动机，额定电流小于800A时均可选用800A等级的电动机保护器。

● 起动方式

表 3

注：

1、手动模式：保护器参与控制，起动方式为直接起动（全压起动）、双向起动时，保护器设置为手动模式。

2、两步模式：保护器参与控制，起动方式为星/三角起动（两继电器）、自耦变压器（两继电器）时，保护器设置为两步模式。

● 附加功能

表 4

注：1、“√”表示可以选择的附加功能。

2、温度保护的测量范围：热电阻100Ω～30kΩ。

●显示方式

 表 5

注：对于无显示要求的客户，必须在一批订单中订购一个90L显示单元，作为调试使用。

● 产品规格

注：

1、“■”为标配功能，“□”为选配功能。

2、选配失压起重（抗晃电）功能含电压和故障记录功能。

● 技术指标

2.2 ARD2(L)电动机保护器

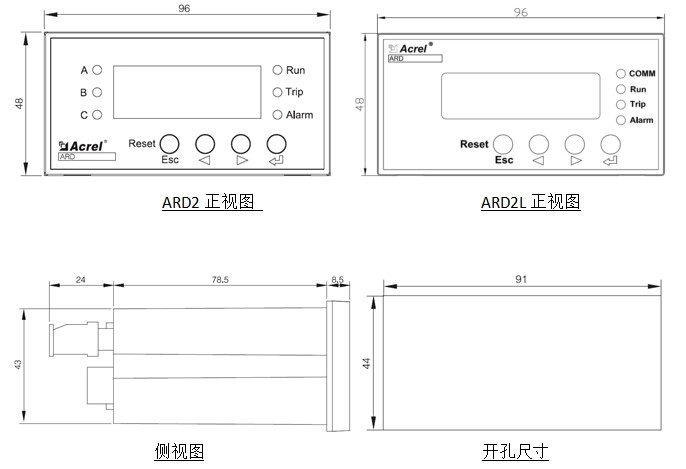

● 外形及安装尺寸（单位：mm）

主体模块



互感器

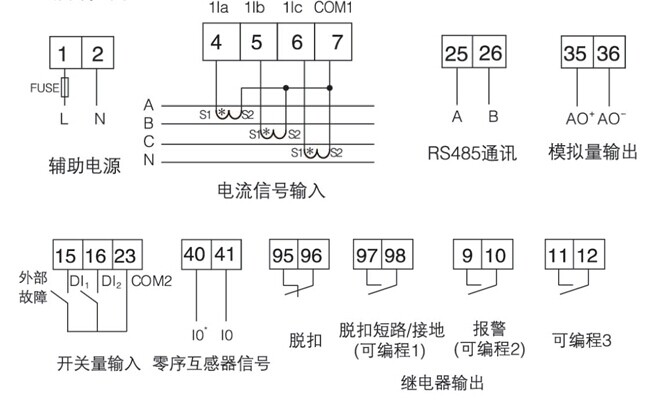

● 接线端子
