1 概述 ADL3000-KLH 三相导轨式多功能电力仪表，是针对电力系统，工矿企业，共用设施的电力监控及能耗统计、 管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量 及考核管理，并提供一路剩余电流检测及 21 次谐波内的总谐波测量。带有开关量输入和继电器输出可实现“遥信” 和“遥控”功能。带有 RS485 通信接口，采用 MODBUS-RTU 协议。该电力仪表可广泛应用于各种控制系统， SCADA 系统和能源管理系统中。

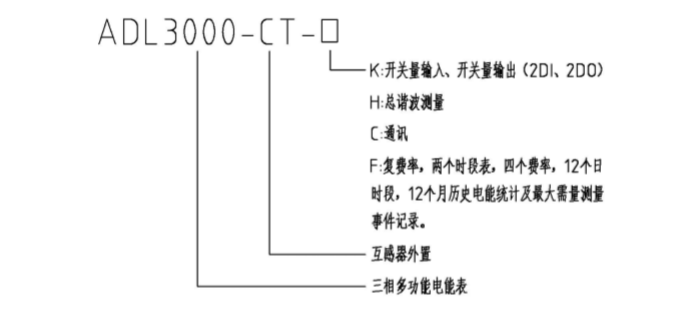

2 型号说明

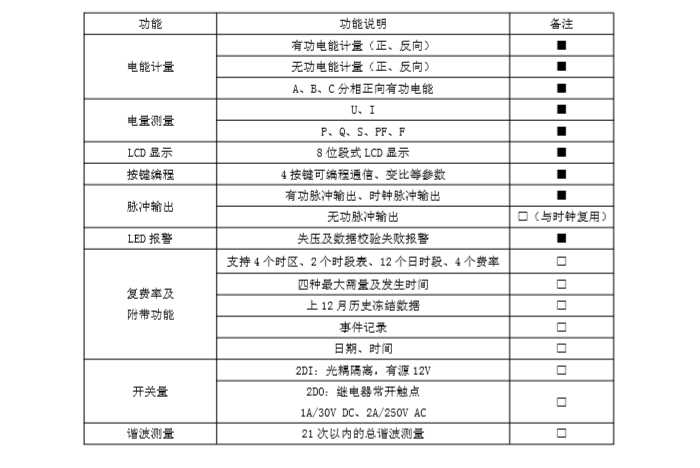

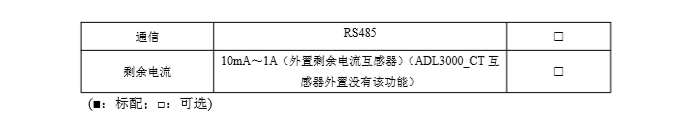

3 功能说明

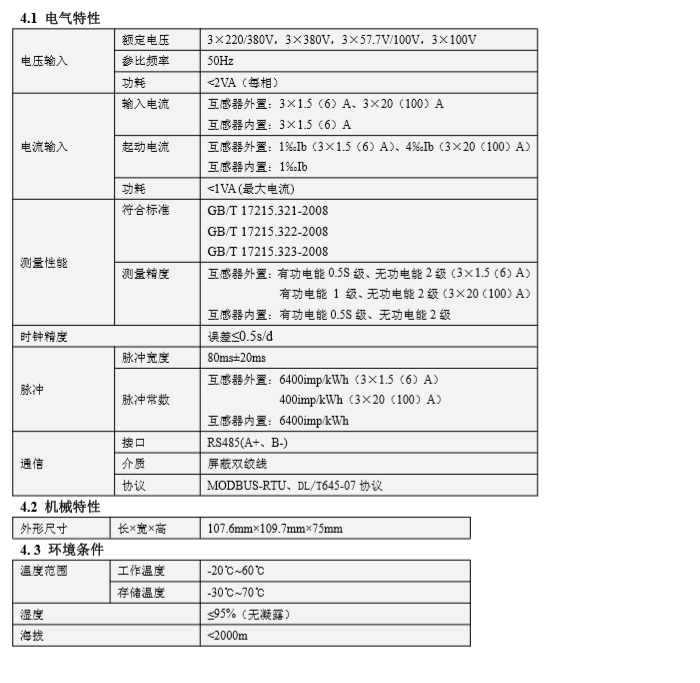

4 技术参数
5 外形尺寸（单位：mm）

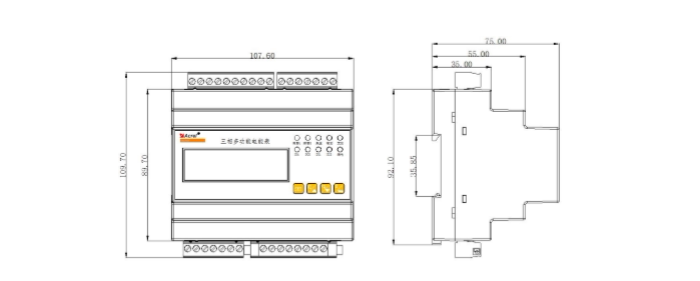

5.1 仪表外形尺寸

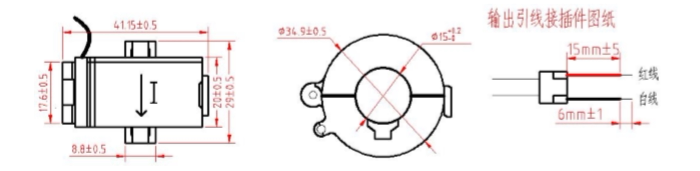

5.2 外置互感器外形尺寸
6 接线与安装
6．1 电压、电流信号端子

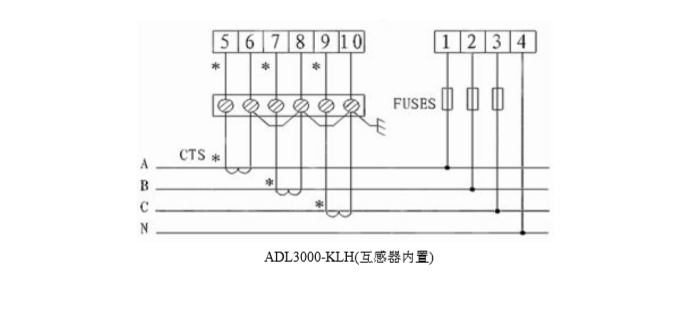

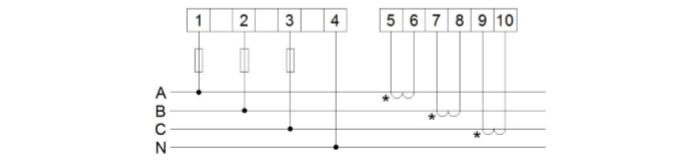

6．1．1 四线 3CT 时（3X1.5(6)A） ：

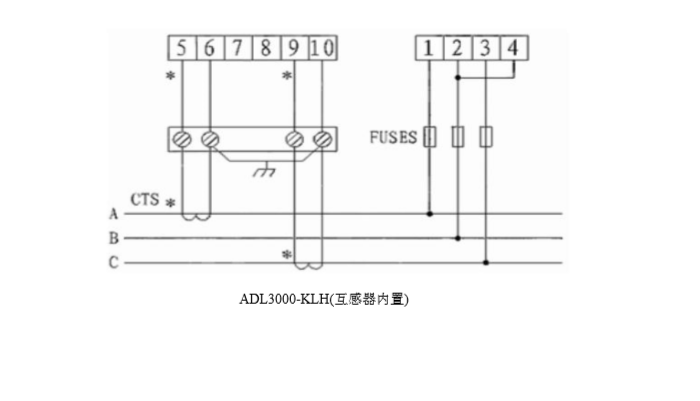

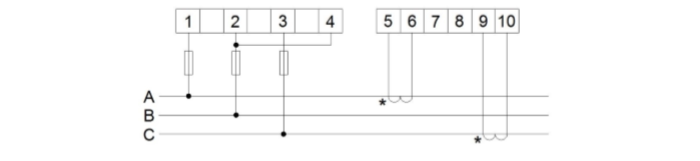

6．1．2 三相三线 2CT 时（3X1.5(6)A）：

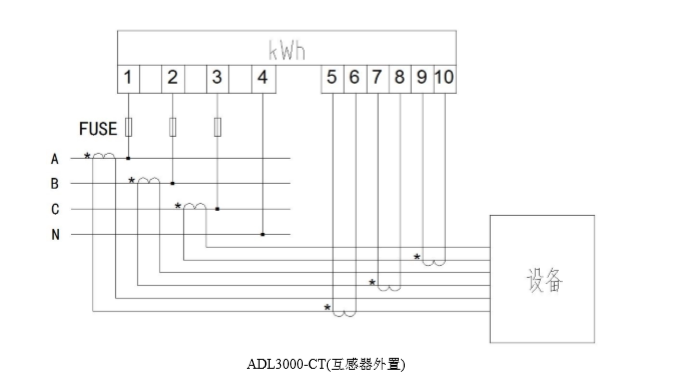

6．1．3 三相四线 3CT 时（3X20(100)A）：

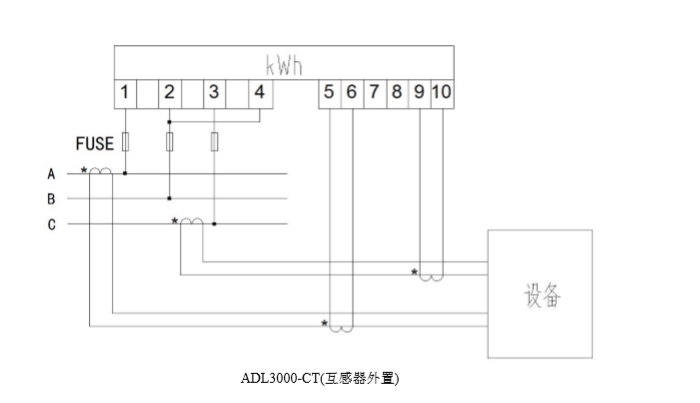

6．1．4 三相三线 2CT 时（3X20(100)A）：

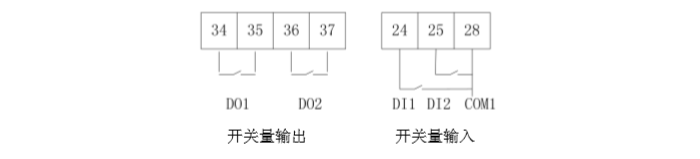

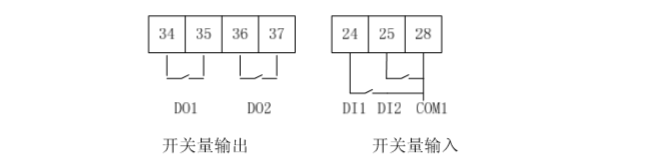

6.2 开关量输入/输出端子
开关量输出为继电器输出，可通过上位机远程控制，实现“遥控”功能。 开关量输入是采用开关信号输入方式，仪表内部配备+12V 的工作电源，无须外部供电。当外部接通或断开时， 经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显示本地的开关信 息，同时可以通过仪表的 RS485 实现远程传输功能，即“遥信”功能。

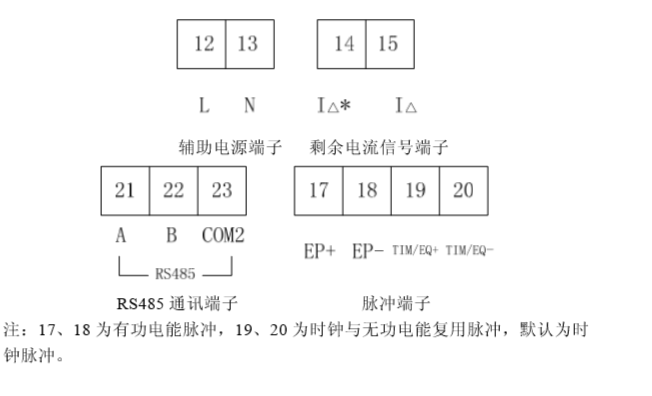

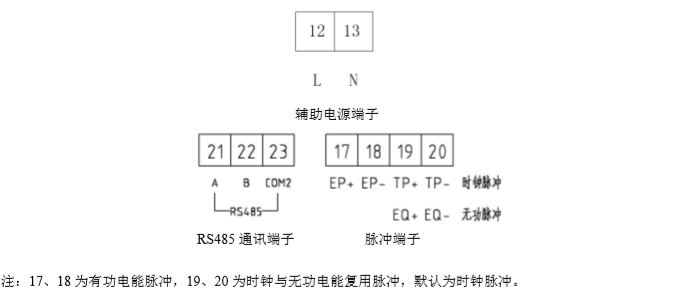

6.3 辅助电源端子、RS485 通讯端子、脉冲输出端子
