　　一、技术参数

　　精度：III

　　分度数：nind = 3000

　　传感器激励电压：Uexc = 5 V

　　工作温度范围：–10℃至+40℃

　　传感器连接方式：6 wires

　　连接传感器的数量：350Ω4只/ 700Ω8只

　　显示：6位20mm LED，可扩展(×10)显示

　　称重方式：毛重/净重，手动累计/自动累计

　　串行口：RS232连续或命令方式，选配RS485

　　波特率：1200/2400/4800/9600

　　输入电压：220VAC 50/60Hz

　　可充电电池：6V/4AH / 6V/2.8AH

　　储运温度：–25℃至+55℃

　　相对湿度：10% - 85%不结露

　　二、安装连接

　　1.传感器连接

　　1.1.XK315A1X、XK315A1GB仪表的传感器连接

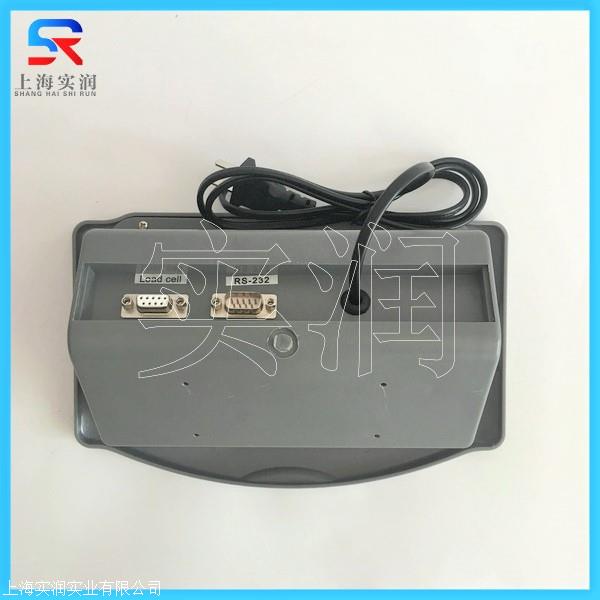

　　2.通讯连接（D-SUB-9芯针）3脚：TXD(RS-232C输出) 5脚：GND(RS-232接地)

　　3.通讯数据格式(RS-232C输出)

　　3.1.通信地址Adr=00，连续发送格式，先低后高，发送格式为=,X1,X2,X3,X4,X5,X6,=,发送的X1,X2,X3,X4,X5,X6为显示数据,=为分隔符。例如显示重量为：100.00kg,则发送格式为=00.001=00.001＝

　　3.2.通信地址Adr=99连续串行输出，先高后低，发送格式为=,X6,X5,X4,X3,X2,X1,=,发送的X6,X5,X4,X3,X2,X1为显示数据,=为分隔符。重量：100.00kg,发送为＝100.00＝100.00＝

　　3.3.通信地址Adr=01－98串行打印输出

　　4.可增配RS-485串行输出7脚：信号A 8脚：信号B

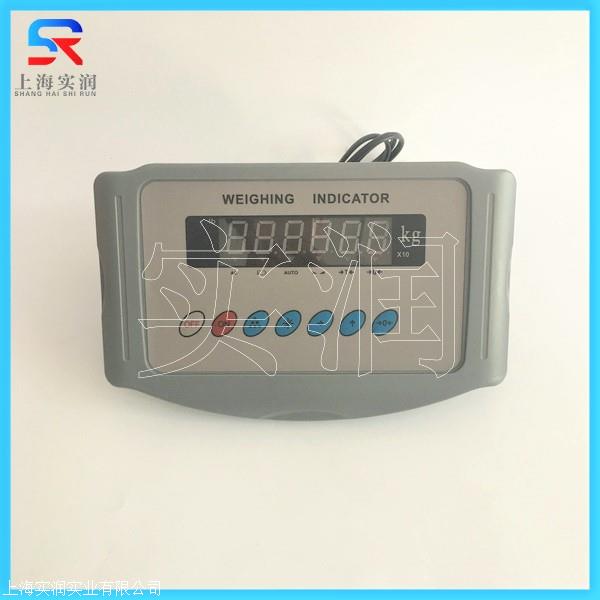

　　三、按键功能和指示灯说明

　　按键功能

　　【→0←】键：置零,去除皮重功能键

　　【OFF】键：关机键 【ON】键：开机键

　　【∴】键：手动累计功能键 【*】键：功能选择键、确认键

　　【→】键：数字移位功能键 【↑】键：数字增加键，显示×10倍功能键

　　指示灯说明〖AC〗:表示有交流电 〖→T←〗:去除皮重时亮

　　〖〗:电池电量＜３０％时亮 〖-AUTO-〗:自动累计状态时亮

　　〖→0←〗:处于零位状态时亮 〖◣◢〗:称重稳定时亮

　　四、正常操作

　　1.开机和关机 按【ON】键，仪表开机，按住【OFF】键，仪表关机。

　　2.置零 按住【→0←】键2秒以上，显示值置零，同时〖→0←〗指示灯亮。

　　3.去皮

　　3.1.实物去皮 在〖→T←〗指示灯熄灭状态，称量大于零且稳定，按【→0←】键显示值置零，

　　同时〖→T←〗指示灯亮。

　　3.2.清除皮重 在〖→T←〗指示灯亮状态，按【→0←】键，清除皮重，同时〖→T←〗指示

　　灯熄灭。

　　3.3.数字去皮 按【→】键，进入皮重设定，用【→】【↑】键输入皮重值，按【→0←】键，

　　将输入值作为皮重，同时〖→T←〗指示灯亮。

　　3.4.累计操作 在手动累计状态，称量大于20d且稳定，按【∴】键，将显示值进行累计同时

　　显示累计次数：如〖n 12〗。

　　★注：一次称量只能累计一次，下一次累计必须使显示值小于20d后再称重时才允许累计。

　　五、微型打印机的连接

　　连接Up-16TS型串行接口打印机,按如下方式连接:

　　★注：在连接打印机前请将仪表设定参数中通讯地址设为Adr＝01；波特率设为b=2400。

　　配串行接口打印机的打印操作如下：

　　1.打印 在称重状态，称重值>20d且显示稳定，按【∴】键打印机打印出称重单，第二次打

　　印时称重值需要回到<20d以后才能进行打印。

　　2.累计打印 在称重状态，按【*】键后，再按【∴】键，打印机进行累计打印。

　　3.设定为自动累计状态即为自动打印状态。

　　附打印样张联单打印累计打印

　　NO:1 (序号) NO:9(累计次数)

　　Gross:3940kg (毛重) W:8225kg(累计重量)

　　Tare:2000kg (皮重)

　　Net:1940kg (净重)

　　六、维护保养与注意事项

　　1.为保证仪表的使用寿命,不宜放在阳光直射下使用,放置应较平整。

　　2.不宜放在粉尘及振动严重的地方使用。

　　3.称量（包括皮重在内）严禁超过额定称量。

　　4.严禁使用强溶剂（比如：苯、硝酸类油）清洗机壳。

　　5.不得用水注入仪表内，以防电子元件损坏和触电。

　　6.本仪表在使用过程中出现故障，应立即关闭电源，一般非衡器生产厂家请将显示器送回本公

　　司修理，不得自行修理，以免造成更大的损坏。

　　7.交流电接通时，仪表自动对电池充电。
