　　特点

　　直接测量频谱

　　终点能量（kVp）

　　查看患者数据：自校准系统

　　无康普顿光谱

　　通过 XRS-FP 软件进行逃逸峰调整

　　直接对准 X 射线管，同时记录频谱和峰值电位（kVp）

　　火星探路者技术现在也被用于放射学！

　　每个放射科必备的探测器

　　适用于射线照相和荧光透视系统的质量保证

　　所需设备

　　X-123CdTe 完整 X 射线和伽马射线光谱仪

　　EXVC 准直器套件

　　XRS-FP 逃逸峰调整软件

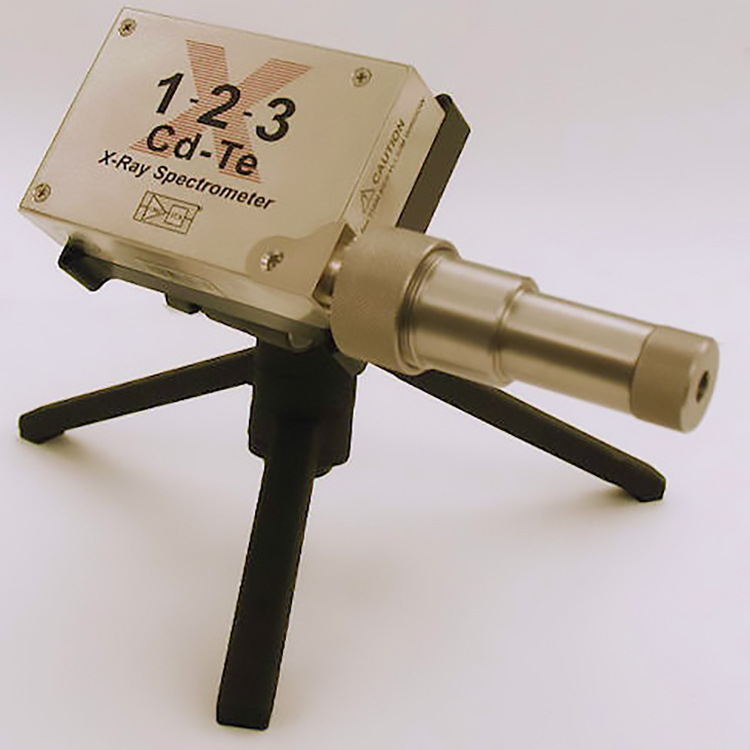

　　图 1.X-123CdTe 上的 EXVC 准直器套件设计目标

　　该探测器系统设计用于同时测量 X 射线管峰值电位（kVp）和乳腺 X 射线管频谱图。

　　测量的意义

　　射线管频谱和峰值电位（kVp）都是影响胶片屏幕和乳腺 X 射线摄影中图像质量的重要参数。

　　在现代乳房摄影系统中自动选择合适靶区/滤光片组合的过程可能会受到不当 kVp 的影响。

　　在传统设备中，用户依赖于中央实验室校准，因此在使用过程中很难对仪器进行校准。

　　完整系统包括：

　　探测器 – X-123CdTe

　　准直器套件 – EXVC

　　逃逸峰调整软件 – XRS-FP

　　输出频谱示例

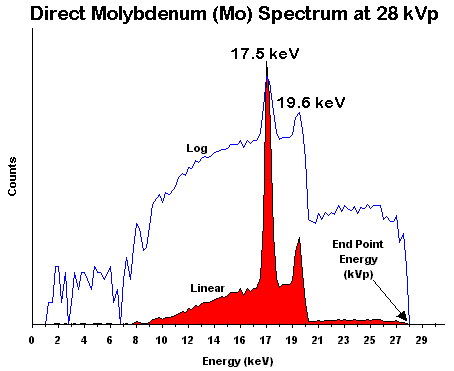

　　图 2.乳房摄影机的 X 射线管监测

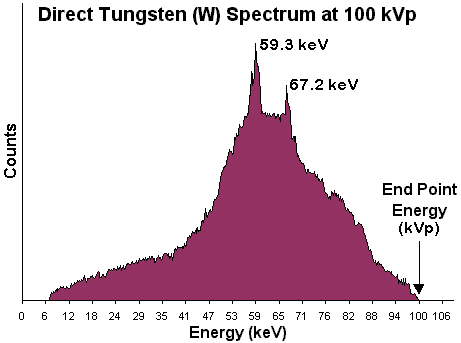

　　图 3.放射机的 X 射线管监测

　　以上频谱由马萨诸塞州伍斯特市马萨诸塞大学医学院 Andrew Karellas Ph.D 博士提供。01655 USA

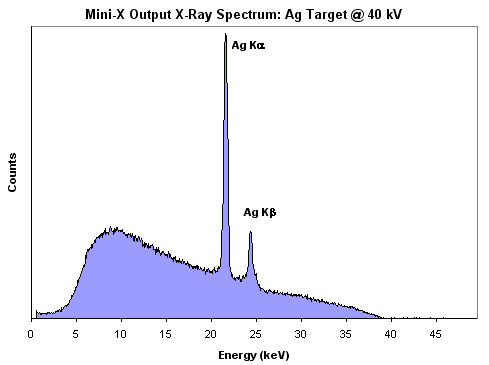

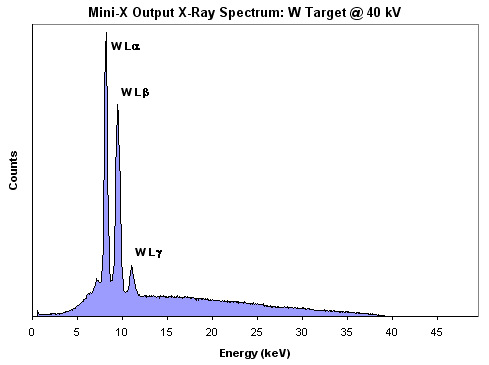

　　图 4.Mini-X X 射线管的直接输出 X 射线光谱（Ag 靶 – 顶部，W 靶 – 底部）。

　　系统描述X-123CdTe

　　Amptek 的专长是 X 射线和伽马射线光谱仪，它们小巧、功耗低、性能高且操作简单。X-123CdTe 将 Amptek 的以下标准高性能 X 射线光谱测量组件集成在一个封装中：XR-100CdTe 探测器和前置放大器、DP5 数字脉冲处理器和 MCA 以及 PC5 电源。这就构成了一个可拿在手里的完整集成系统。在许多市售系统中，仅前置放大器的尺寸、质量和功率就比此集成系统大。它只需要 2 个接口即可运行：+5 VDC 电源和标准 RS-232、USB 或以太网接口。使用 X-123CdTe，任何人都可以快速获得高质量的 X 射线和伽马射线光谱。

　　准直器套件

　　Amptek 开发了 EXVC 准直器套件，用于准直初级 X 射线束。准直器外壳最多可容纳两个钨准直器片，这些准直器片被放置在探测器前面的卡口支座内。通过选择适当的钨准直器片，用户可以减少入射的 X 射线通量，并允许探测器和电子器件处理 X 射线光谱。我们提供了七种不同的钨准直器片，它们有不同尺寸的孔（孔径从 25 μm 到 2,000 μm 不等），适用于广泛的应用。准直器外壳由不锈钢制成。

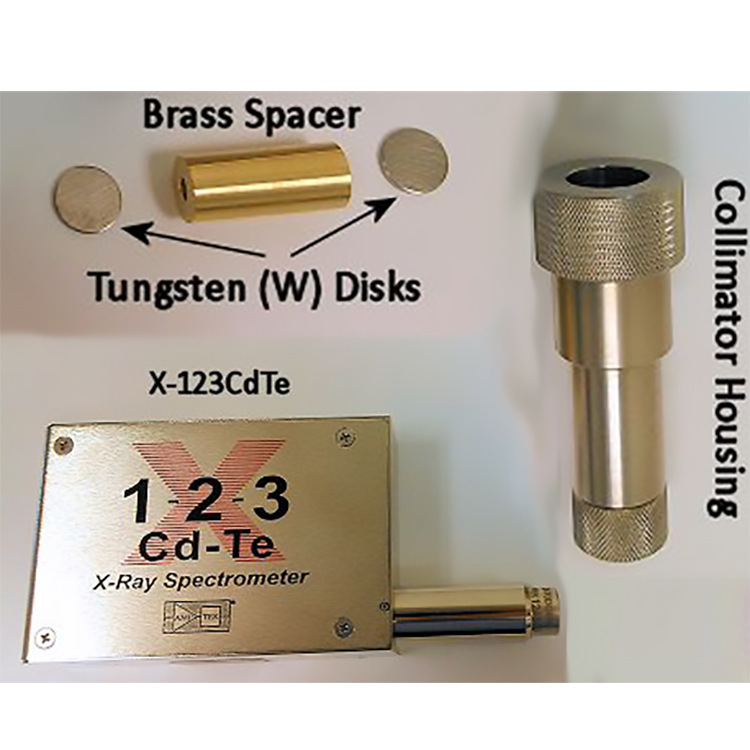

　　图 5.EXVC 准直器套件。它可以滑过 X-123 的 1.5 英寸延长管。

　　套件包括

　　不锈钢准直器外壳

　　三脚架和安装板

　　激光笔

　　黄铜间隔管

　　7 种钨（W）准直器片：

　　1 mm 厚，带 25 μm 孔

　　1 mm 厚，带 50 μm 孔

　　2 mm 厚，带 100 μm 孔

　　2 mm 厚，带 200 μm 孔

　　2 mm 厚，带 400 μm 孔

　　2 mm 厚，带 1000 μm 孔

　　2 mm 厚，带 2000 μm 孔

　　所有钨片均由 HD17 合金（90% W、6% Ni、4% Cu）制成。

　　所有钨片和间隔管的直径均为 0.625 英寸。

　　可选：EXVC-W-SPACER

　　此钨（W）间隔管/准直器厚 36 mm，有 300 μm 的孔。它设计用于阻止和准直由高能量射线管产生的大于 100 keV 的 X 射线。

　　使用 XRS-FP 软件进行逃逸峰调整

　　XRS-FP 软件可用于调整 CdTe 探测器逃逸峰的输出频谱。这可能会对在 Cd 和 Te 吸收限上方运行的高能量 X 射线管产生显著的效果。

　　有关更多信息，请参阅应用指南 ANCDTE1： CdTe 测量的X 射线管谱图：逃逸事件。

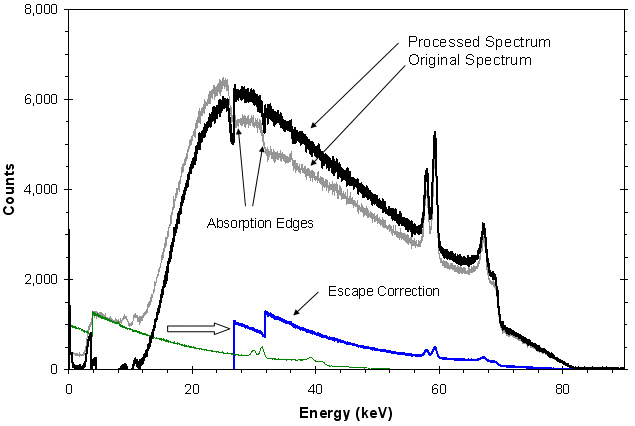

　　图 6.该图显示了使用 CdTe 探测器采集的钨（W）X 射线管输出频谱在去除逃逸事件后的谱图。灰色迹线为原始频谱。绿色迹线表示原始频谱中的逃逸事件。这些事件在计算正确的能量（通过添加逃逸的能量）之前会从原始频谱中扣除。蓝色迹线表示校正后的逃逸事件，它们将与灰色迹线相加。深黑色迹线表示处理后的最终结果，各事件都在正确的通道中。
