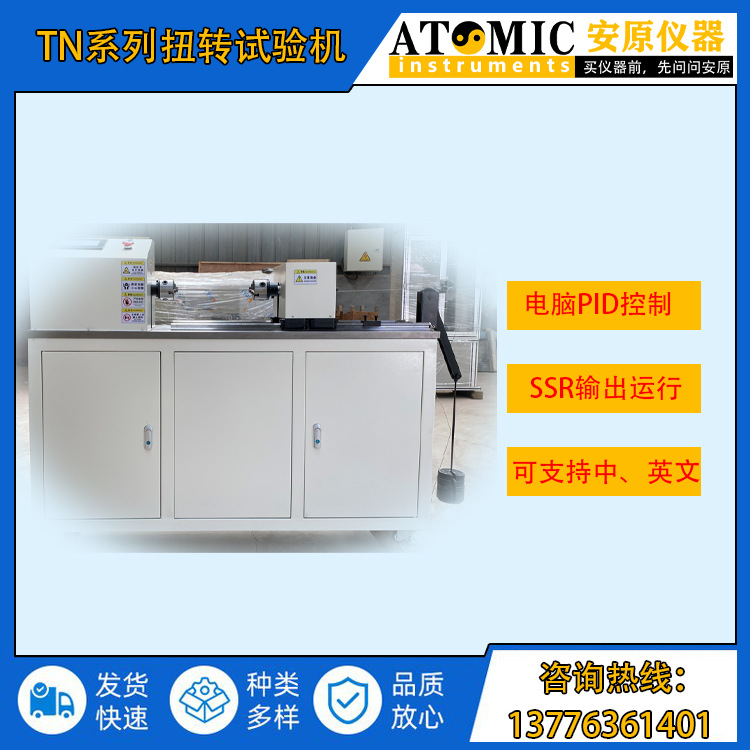

TN系列扭转试验机
一、仪器简述
TN系列扭转试验机是卧式扭转试验机，控制方式有触摸屏数显式和微机控制式两种。
二、仪器用途
主要用于：金属、非金属材料、弹性构件、高强度螺栓、标准件在室温条件下的扭转试验。亦可搭配软件和专有辅具，适配不同类型的试验需求；例如：扭簧、卷簧的扭矩-转角试验，五金工具的扭转性能试验。部分型号可兼容室温条件下的扭转疲劳试验。
三、适用行业
材料制造、质量监督、计量检测、医疗器械、五金工具、标准件、科研院校等行业领域。
四、仪器结构
组成部分：由主机械和控制系统两部分组成。
加载方式：伺服电机加载、减速机传动。
控制方式：触摸屏数显控制系统/微机控制系统。
信号采集：控制系统中包含称重模块，实时采集传感器信号（mV信号），通过内部逻辑处理成可读取的扭矩或压力数值。传感器的线性能力影响试验数据的准确度，采样模块的速率和分辨率影响数据的度。
钳口辅具：含两幅三爪卡盘，可搭配各种辅具、治具。
仪器特点：操作简单、布局合理、显示清晰、度高。
五、依据标准
1. JBT9370-2015《扭转试验机技术规范》
2.JB/T9370-1999《扭转试验机技术条件》
3.GB2611-92《试验机通用技术要求》
4.JJG269-81《扭转试验机检定规程》
5.GBT10128-2007《金属材料室温扭转试验方法》
6.用户提供的标准及要求。
七、主要参数
| 仪器型号
|
TN-10
|
TN-20
|
TN-50
|
TN-100
|
TN-200
|
|
扭矩范围
|
0.010—10.000Nm
|
0.200—20.000Nm
|
0.500—50.000Nm
|
1.00—100.00Nm
|
2.00—200.00Nm
|
|
有效量程
|
0.1-10Nm
|
1-20Nm
|
2-50Nm
|
5-100Nm
|
10-200Nm
|
|
扭矩最小读数值
|
0.001Nm
|
0.01Nm
| |||
|
传感器精度
|
0.3%F·S
| ||||
|
扭矩精度
|
±0.5%
| ||||
|
转角最小读数值
|
0.01°
| ||||
|
扭角最小读数值
|
0.001°
| ||||
|
转速范围
|
0.05-720°/min或0.05-1000°/min
| ||||
|
有效空间
|
0-350mm
|
0-500mm/0-650mm
| |||
|
辅具类型
|
扭盘×2
|
125卡盘×2
| |||
|
电机功率
|
0.4KW
|
0.5KW
|
0.75KW
|
0.75KW
|
0.75KW
|
|
重量（约）
|
50KG
|
90KG
|
200KG
|
340KG
|
350KG
|
|
电源电压
|
AC 220V 50HZ
| ||||
|
外形尺寸 （不含包装箱）
|
TN-10: 980×350×515mm TN-20: 980×350×515mm TN-50: 1200×420×1160mm TN-100: 1200×420×1160mm TN-200: 1200×420×1150mm
| ||||
