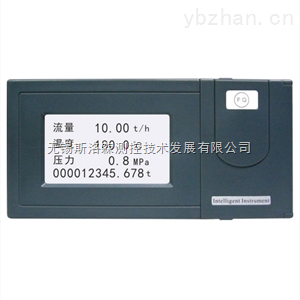

FX1000流量积算仪 流量无纸记录仪 流量液晶记录仪 流量控制仪

　　FX1000流量积算仪 流量无纸记录仪 流量液晶记录仪 流量控制仪是集流量补偿、计量管理、贸易结算于一体的多功能流量积算仪表。仪表支持多种流量传感器，可以计量多种流量介质的体积流量、质量流量、热量。支持标准的Modbus-RTU通讯协议以及多种组网方式。

　　功能特点：

　　信号

　　◆流量信号：提供4~20mA、频率两种输入。4~20mA输入可提供1组24VDC配电，频率信号可提供1组24VDC/12VDC的可选配电。

　　◆压力、温度信号：提供4~20mA、Pt100、Pt1000、K偶、T偶、E偶输入，并提供1组24VDC配电。用作热量表使用时，提供两路温度输入。

　　◆变送输出：瞬时流量、瞬时热量、差压、温度、压力可变送为1路4~20mA模拟量输出。

　　流量传感器

　　◆支持各种节流装置【标准孔板（法兰取压孔板、角接取压孔板、D和D/2取压孔板），标准喷嘴（ISA1932喷嘴、长径喷嘴、文丘里喷嘴），标准文丘里管（铸造收缩段、机械加工收缩段、粗焊铁板收缩段）】、V锥型流量计、通用差压流量计、脉冲输出流量计、电流输出流量计（4-20mA型涡街、电磁流量计、线性流量计）、弯管流量计、质量流量计。

　　◆通用差压流量计的流量系数K由两种方式产生：仪表内部计算和用户给定。当流量系数K由用户给定时，K系数可分段设置，多可设10段。

　　◆差压式流量计（孔板、喷嘴等）提供两种开方模式：仪表开方和传感器开方。

　　◆脉冲输出流量计的流量系数K可分段设置，多可设10段。

　　适用介质

　　◆支持过热蒸汽、饱和蒸汽、用户介质、人工煤气、混合气体、一般气体、单一气体、一般液体、水等介质。

　　贸易结算

　　◆密码：提供供方、需方双重密码，保证贸易结算安全。

　　◆自动换算：提供单位自动换算功能，方便用户使用。

　　◆小流量补足：结合实时监控记录功能，当流量值小于小流量阀值时，仪表自动按照小流量补足百分比进行累积计算。

　　◆超限补足：当实际流量值超过设定值时，仪表将会自动按照超限补足百分比进行累计计算。

　　◆停电补足：记录仪表断电后又重新上电期间损失的累积量。

　　◆流量报表：同时记录流量月报、日报信息。

　　◆热量报表：同时记录热量月报、日报信息。

　　补偿公式

　　◆依据GB/T2624-2006（ISO5167-2003）计算节流式流量计的流出系数C、可膨胀性系数ε。

　　◆气体压缩系数Z依据雷德利克-孔（Redlich-Kwong）方程计算。

　　◆依据IAPWS-IF97公式计算过热蒸汽、饱和蒸汽的密度。

　　◆天然气物性参数依据SY/T6143-2004标准执行。

　　实时数据记录

　　◆同时记录流量（热量）、温度、压力、差压（频率）等瞬时量。

　　◆记录间隔1分/2分/5分/10分/20分/30分/60分可选。

　　通讯组网

　　◆标准串行通讯接口：RS485。

　　◆支持标准的Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的DataManagement数据管理软件外，还支持iFix、组态王、MCGS、力控等通用组态软件，无需专用驱动。

　　◆支持GPRS远程通讯。
