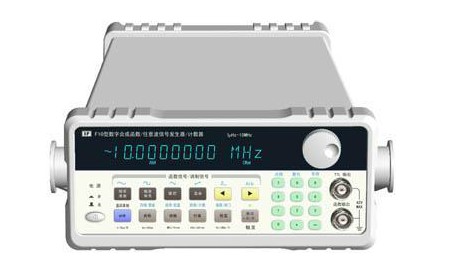

SPF10型DDS数字合成函数/任意波信号发生器是一台带有微处理器的数字合成信号发生器，同时具有 100MHz 的等精度频率计数器功能。本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些独特的优点。
主要特点：
采用直接数字合成技术（DDS）
能够输出小到1mV(50Ω) 的纯净而稳定的波形
能输出27种标准或内部存储的固定的波形
能提供8~16000点长度的任意波波形(配置了任意波模块)
可以方便地通过键盘或旋钮输入数据
12位明亮易读出的VFD显示
可通过RS232接口完全程控,兼容SCPI指令
带100MHz的频率计或计数器
脉冲波占空比分辨率高达千分之一
数字调频分辨率高、准确
猝发模式具有相位连续调节功能
频率扫描输出可任意设置起点、终点频率
相位调节分辨率达0.1度
调幅调制度1%~120%可任意设置
产品主要技术指标：
| 输出频率 | 1μHz ～ 10MHz （正弦波、方波） 1μHz～100kHz （其余波形） | |
| 输出幅度 | 1mVp-p～10Vp-p (50Ω负载)
2mVp-p～20Vp-p(1MΩ负载) | |
| 输出波形 | 正弦波、方波、脉冲波、三角波、锯齿波、 TTL 脉冲波、点频、
扫频、调频、调幅、脉冲串、 FSK 、 PSK 猝发等波形,多种调制 AM 、 FM 、 ASK 、 FSK 、 PSK （机内预存 32 种波形） | |
| 正弦波失真 | ≤ 0.1% (f:20Hz~100kHz) | |
| 波形长度 | 8~16000 | |
| 波形幅度分辨率 | 12bits | |
| 采样速率 | 200Msa/s | |
| 正弦波谐波抑制 | ≤-50dBc | |
| 方波升降时间 |
≤ 25ns
| |
| 脉冲波占空比 | 0.1%～99.9% （频率≤10kHz） | |
| 1%~99% (10kHz~100kHz) | ||
| 频率分辨率 |
1μHz
| |
| 频率精度 |
≤±5×10-6
| |
| 幅度高分辨率 |
2μVp-p (高阻) ,1μVp-p (50Ω)
| |
| 幅度误差（精度） |
≤± 1%+0.2mV (频率1kHz正弦波)
| |
| 输出平坦度 |
幅度≤2Vp-p: ± 3% 幅度>2Vp-p：±5%
| |
| 偏移范围 |
± 10V
| |
| 偏移高分辨率 |
2μVp-p(高阻) ,1μVp-p (50Ω)
| |
| 偏移误差（精度） | ≤± (5%+10mV） 信号幅度≤2Vp-p(高阻) | |
| ≤± (5%+20mV） 信号幅度>2Vp-p (高阻) | ||
| 调幅调制度 AM |
1%～120% 可任意设置
| |
| 相位调节范围（PSK） | 0.0～360.0 度 | |
| 相位调节分辨率 (PSK) |
0.1 度
| |
| 任意波插件（选用件） | 频率范围 | 1μHz～100kHz |
| 输出波形长度 | 8～16000 点 | |
| 幅度分辨率 | 10bits | |
| 双路插件（选用件） | 频率范围 | 1μHz～20kHz |
| 输出幅度 | 2mVp-p～20Vp-p | |
| 失真度 | ≤ 1%（输出幅度2Vp-p，f=1kHz） | |
| 输出阻抗 | 600Ω±5% | |
| 方波前后沿 | < 10μs | |
| A/B正弦信号相位差范围 | 0.0～360.0度 | |
| A/B正弦信号相位误差 | -0.5度～+0.5度 （频率< 2kHz） | |
| 输出波形 | 正弦波、方波、三角波、正锯齿波 | |
| 计数器 | 测频范围 | 1Hz～100MHz |
| 计数容量 | ≤ 4.29 × 109 | |
| 时基 | 标称频率 |
10MHz
|
| 稳定度 | 优于 ± 1 × 10-6 | |
| 显示 | 12 位 VFD 荧光显示 | |
|
其它
| 可存储/调用 10 组输出状态。带RS232接口，可选配GPIB、USB接口 | |
| 外形尺寸 | 255mm×370mm×100mm | |
| 重量 | 3.5kg | |
