| 型号 |
GUH12红外传感器 |
加工定制 |
否 |
| 别名 |
红外对射 |
用途 |
GUH12矿用本安型 红外收发一体传感器 |
| 电机功率 |
0 |
规格尺寸 |
0 |
| 重量 |
1.2 |
类型 |
矿用设备 |
| 产地 |
山东济宁 |
货号 |
008 |
| 是否跨境货源 |
否 |
厂家 |
山东矿安重工133.7125.0376 |

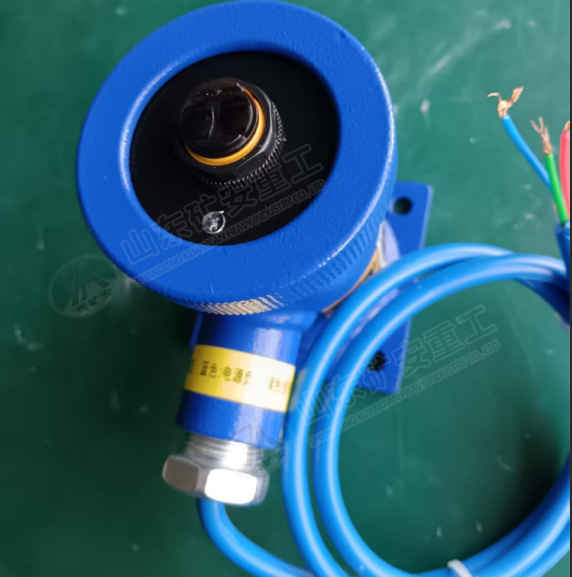

GUH12矿用本安型红外收发传感器
咨询电话：133.7125.0376
是根据煤矿井下各项自动化的要求，专为矿山、井下等易燃易爆危险环境设计的红外传感装置，其核心作用是非接触式检测物体或人员的存在，并通过开关信号控制设备启停、报警或联锁保护，从而提升矿山作业的安全性和自动化水平
2.2 分类
防爆型式：矿用本质安全型
防爆标志：“Ex ib I Mb”
2.3外形尺寸及重量
外形尺寸（长×宽×高）：119mm×80mm×107mm
重量：各1.3kg
2.4关联装置见附录A。
3、 使用环境：
a）温度：0℃～40℃；
b）相对湿度：≤95%RH（＋25℃）；
c）大气压力：80kPa～106kPa；
d）贮存温度：-40℃～+60℃；
e）具有、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
4、气性能
4.1 当传感器发射的红外信号被遮挡时，输出高电平信号，高电平≥10V；反之则输出低电平信号，低电平≤0.5V。
4.2感应距离：（0.4～3）m。
4.3 传感器具有工作状态指示功能。
5、结构特征与工作原理：
5.1 结构构造
5.1.1一体化设计
发射器与接收器集成于同一壳体，无需外部反射板或独立接收单元。
光学窗口采用透红外滤光片，聚焦发射光并扩大接收视角。
5.1.2自适应调节模块
内置灵敏度调节旋钮，适应不同反射率的物体（如黑色/白色表面）。
5.1.3抗干扰优
采用同步检波技术，仅识别与发射频率同步的反射信号，抑制环境光（如日光、灯光）。外壳内部增加遮光隔板，隔离发射端与接收端的光路串扰。.
5.2 工作原理
5.2.1发射与反射过程
红外发射器向检测区域发射调制脉冲光束。当物体进入检测范围时，其表面将部分红外光漫反射至接收器。
5.2.2信号识别逻辑
接收器通过解调电路提取有效信号，并与动态阈值（根据环境光自动校准）对比。
输出信号触发条件：
反射光强度> 预设阈值 → 输出低电平信号。
反射光强度≤ 阈值 → 维持输出高电平信号状态。
5.2.3表面反射率补偿
针对低反射率物体（如黑色橡胶、深色布料）和高反射率表面（如镜面、金属），需调节灵敏度旋钮，通过提升发射功率或降低判定阈值增强检测能力，避免误触发。
