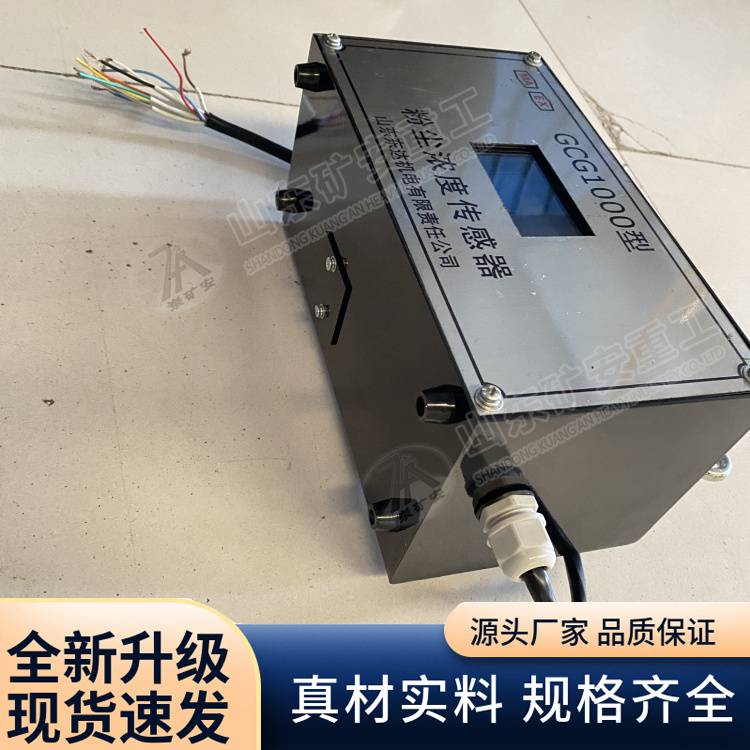

GCG1000 矿用粉尘浓度传感器 可连续 自动检测环境中的粉尘浓度

　　1 概述

　　GCG1000 矿用粉尘浓度传感器（以下简称传感器）是一种基于光散射法的矿用本质安全型粉尘测量设备，防爆标志：Exib IMb。该传感器适用于煤矿井下采掘工作面、巷道、硐室等环境，可连续自动的检测环境空气中的粉尘浓度并转换成频率信号、电流信号或数字信号。该传感器具有以下特点：

　　(1) 采用红外激光器和进口光电倍增管，粉尘测量准确、稳定；

　　(2)采用新型单片机和高集成数字电路，使电路结构简单，性能可靠；

　　(3)实现调校零点，灵敏度，报警点等功能，操作方便，调校简单；

　　(4)采用新型开关电源，整机功耗低；

　　(5)可根据不同需要输出频率信号、电流信号或数字信号。

　　2.1 产品型号：GCG1000

　　测量范围（0~1000）mg/m3

　　光学式

　　测量对象：粉尘

　　3 工作原理与结构

　　3.1 工作原理

　　图 1 为 GCG1000 矿用粉尘浓度传感器的原理图。外部含尘空气在风机的吸引下进入采样口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其 90℃方向散射光透过狭缝射进光电倍增管转换成光电流，经光电流积分电路转换成与散射光成正比的电信号。通过放大电路和 A/D 转换电路计算出粉尘的质量浓度。

　　3.2 结构

　　外形尺寸：193.8×90×109.5（mm）

　　整机重量：5.9kg

　　4 主要技术参数

　　4.1 适用环境

　　温度：（0~+40）℃；

　　相对湿度：≤95%（25℃）；

　　大气压力：（80～110）kPa；

　　煤矿井下有瓦斯或煤尘爆炸性混合物。

　　4.2 主要技术指标

　　1）工作电压范围：（9~14.5）V DC；

　　2）传感器启动电流和工作电流小于 170mA；

　　3）测量范围：（0～1000）mg/m3；

　　4）测量误差：±15%

　　5）显示分辨率：1mg/m3

　　6）数字信号：RS485，传输速率：9600bps；频率信号：（200～1000）Hz；电流信号：（0～20）mA。

　　4.3 本安参数

　　Ui：12.5V ；Ii：950mA；Ci：0μF；Li：0mH； 485 通讯端：Uo:6V；Io:80mA；Co:20uF；Lo:5mH。

　　4.4 传输距离

　　本安供电距离 2km（使用单芯截面积为不小于 1.5 mm2 的电缆）。电缆直流电阻：12.8Ω/km，电缆分布电容：0.06μF/km，电缆分布电感：0.8mH/km。
