　　光线式安全保护装置RPX

　　为标准的光线式安全装置，防止压力机操作的工伤事故

　　压力机安全装置

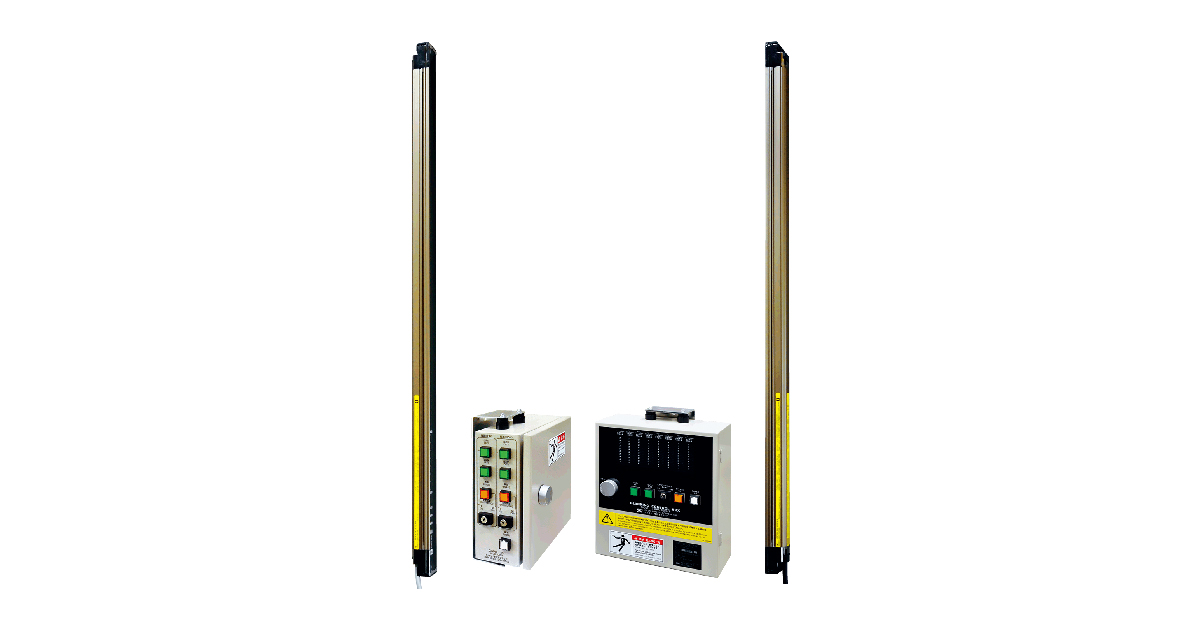

　　RPX

　　RPZ

　　SEⅡ

　　SDM3型

　　产品特点

　　搭载复数固定屏蔽功能（任意光轴无效设置功能）的安全标准鉴定合格产品，利用浮动屏蔽等多种功能对应要求严格的冲压现场

　　追求彻底安全性和高效率，严格遵守了相关国际标准及安全规格而设计制造。可以对应各种作业环境的屏蔽需求，是可以大幅提高生产效率的压力机用光线式安全保护装置。

　　请体验“理研OPTECH”里标准光电保护器。

　　依据固定屏蔽功能，浮动屏蔽功能的作业效率和安全性能保障。

　　监视区域内有静止的遮挡物（周边设备及材料）或加工后的产品在监视区域内移动等遮挡物时，使用任意光轴屏蔽功能（固定屏蔽功能，浮动屏蔽功能），即可实现不损失安全性的情况下进行冲压作业。

　　关于功能

　　浮动屏蔽功能

　　通常光电保护器只要一个光轴被遮光就会输出急停信号使压力机停止运行，该功能是多个光轴遮光才能输出停止信号。是监视区域内有移动的障碍物时，解决问题非常有效的功能

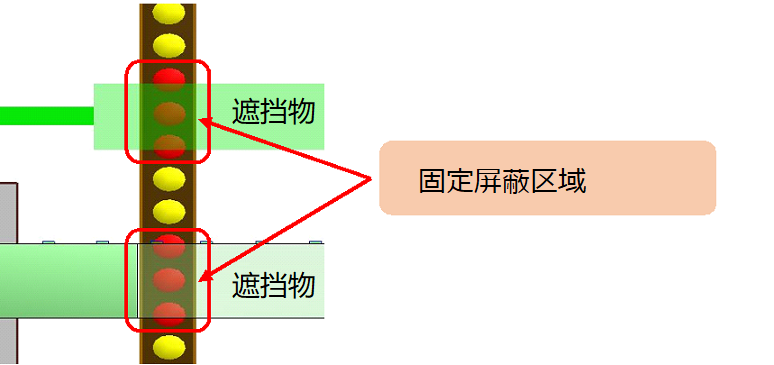

　　固定屏蔽功能

　　因静止的遮挡物（周边设备或材料），使特定的光轴全程被遮光时，被遮光的光轴利用固定屏蔽（任意光轴屏蔽）进行无效设置，即可在不损失安全性的情况下进行冲压作业。

　　固定屏蔽+浮动屏蔽功能

　　固定屏蔽功能与二光轴遮光（浮动屏蔽）功能可混合搭配使用。

　　三种模式

　　1. 固定屏蔽

　　可将多个遮光区域设置为屏蔽区域（5个区域）

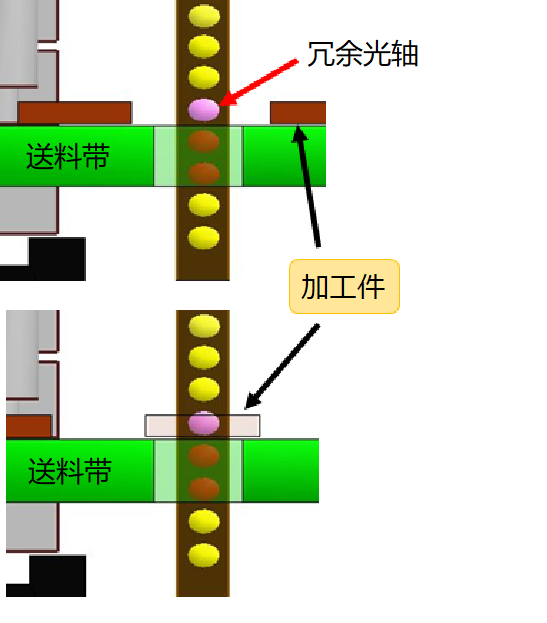

　　2. 具有冗余光轴的固定屏蔽模式

　　可将固定屏蔽设置区域的上下±1光轴设置为监视区域可移动范围。

　　※冗余光轴功能启用时

　　材料及加工件等通过物体

　　压力机振动带来的搬运装置及输送带等

　　即使是上述场合，只要在冗余光轴范围内的遮挡，也可不影响冲压作业。

　　固定屏蔽+二光轴（浮动屏蔽）模式

　　传感器监视区域内有设备的一部分或加工件时，将对应区域内的光轴设置屏蔽，可实现安全作业。不仅是对位置固定遮光物体，对位置可移动性遮光物体也可轻松对应。

　　这一点非常厉害！

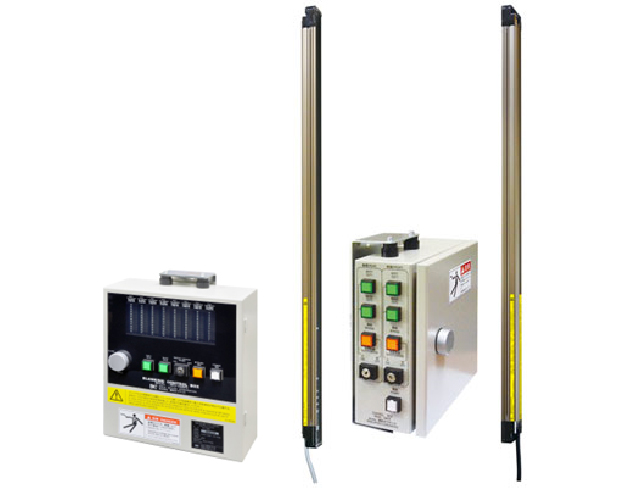

　　用专用控制箱的LED灯，使监视区域和屏蔽区域实现可视化

　　屏蔽专用控制箱的面板尅按时传感器的全部光轴的状态。

　　可一目了然查看和掌握防护区域内哪些区域设置为了屏蔽。

　　各种模式的设置，也可简单地用内部钥匙开关进行操作。

　　利用屏蔽专用控制箱内部的钥匙开关，简单的实现屏蔽设置，概不需要繁杂的设置操作。

　　※屏蔽用钥匙开关，需要压力机主管或管理人员专人管理并使用。

　　3种屏蔽功能使安全有效地作业变为可能。

　　固定屏蔽功能

　　冗余光轴固定屏蔽功能

　　固定屏蔽+浮动屏蔽功能的并用防护

　　※ 模式的切换，用专用控制箱简单地进行操作。

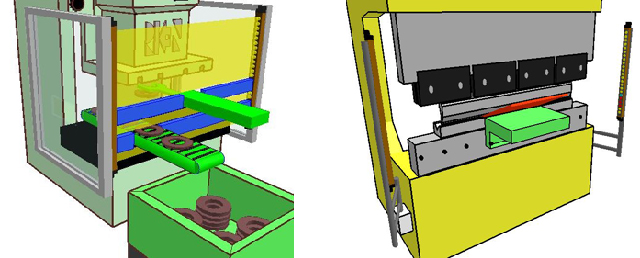

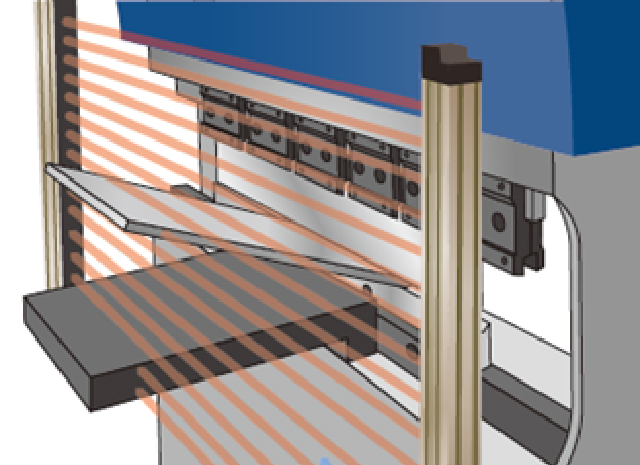

　　可以适用于折弯机用安全防护对策。

　　不受产品生产中产生的障碍物的影响。

　　送料装置

　　机械手等搬运装置

　　送料带等排出装置

　　材料及废料的喷射装置

　　其他

　　产品特点

　　装备标准的安全性，受光器搭载双CUP，可以相互进行监视及信号处理，而且实现双回路输出，实现了别安全性。

　　※ 符合国际标准IEC61496-1/2及美国标准UL61496-1/2

　　搭载固定屏蔽?浮动屏蔽功能

　　（一部分功能需要选配专用控制箱才能实现）

　　丰富的系列化对应多样的使用环境?作业环境

　　根据设置环境和种类及作业内容，设置最适合的安全光幕的选型及设置变为可能。

　　一目了然的显示受光强度和报警显示

　　搭载LED指示窗，可简单进行光轴调整。

　　采用大幅降低震动影响的防振安装夹具

　　搭载RPX相互干扰防止功能

　　安全装置选型基准（防护范围）

　　机械压力机:(装模高度+行程）以上

　　液压压力机：（开口高度全部范围）以上

　　※ 但根据使用状况、必要的防护范围也将会不同

　　设置的最上部光轴离压力机安装地面高度为1400mm以下时 →（装模高度+行程+不足长度）以上

　　设置的最上部光轴离压力机安装地面高度为超过1700mm时 →（装模高度+行程-超过长度)以上

　　※ 最下方光轴位置要与压力机台面位置持平

　　规格

　　标准规格414系列/425系列

　　浮动屏蔽型414系列

　　浮动屏蔽型425系列

　　标准规格414系列/425系列

　　项目/型号RPX414－□□□X4

　　RPX414－□□□X2RPX425－□□□X4

　　RPX425－□□□X2

　　光轴数26～23413～125

　　防护高度225～2097mm240～2480mm

　　光轴间距9mm20mm

　　分辨率14mm25mm

　　共有参数

　　检测距离X4型：0.2～9m（防护高度1620mm以下），0.2～7m（防护高度1640mm以上）

　　X2型：0.2～4m

　　响应时间ON→OFF：10～27.5ms以下, OFF→ON：40～110ms以下

　　*接入控制箱时：ON→OFF：20～ 37.5ms以下, OFF→ON：60～130ms以下

　　输入电压AC90～240V（使用控制箱时）

　　（只有投受光器时的电压：DC24V±20%）

　　消耗功率投光器：76mA～165mA， 受光器：68mA～142mA

　　（控制箱内部消耗功率: CB6-S：16.8W、 CB6-W: 30W）

　　输出触点（CB6）2A, 1B 触点容量: AC250V 3A

　　钥匙开关输出触点（CB6）1A, 2B 接点容量：AC220V 0.7A（电感负载)、 1.0A (电阻负载）

　　光源红外线LED (波长: 870nm）

　　开口角X4型：±2.5°以内

　　X2型：±5°以内（检测距离3m以上时）

　　外部诊断功能测试输入线(附带控制箱时为LA端子)9～24V時：停止投光（吸电流3mA以下），0～1.5V或断路时: 正常投光

　　环境温度运行时：-10～55℃（但不结露） ／ 保存时：-30～70℃

　　环境湿度运行时：35～85%RH（但不结露） ／ 保存时：35～95%RH

　　使用环境光强度白炽灯：受光面照度3,000Lx以下 ／ 太阳光：受光面照度10,000Lx以下

　　绝缘电阻20ＭΩ以上（DC500V兆欧表）

　　耐压AC1,000V（传感器），AC1,500V(控制箱) 50/60Hz 1分钟

　　防护等级投受光器：IP65、控制箱：IP54（IEC60529）

　　抗震性误动作：10～55Hz， 振幅：0.7mm，X,Y,Z各方向: 20扫描

　　耐冲击性误动作： 100m/s2、 [10G]，X,Y,Z各方向 1000次

　　安全标准（限传感器主体）X2型：IEC61496-1 2级 ESPE及IEC61496-2 2级 AOPD IEC61508-1～-7(SIL1)，ISO13849-1:2006 Cat.2 PLc

　　X4型：IEC61496-1 4级 ESPE及IEC61496-2 4级 AOPD IEC61508-1～-7(SIL3)，ISO13849-1:2006 Cat.4 Ple
