拓可能TECHNOCOAT堆焊焊接机Depo系列EMD原理涂层堆焊MicroDepo
拓可能、テクノコート株式会社、technocoat
Depo系列是利用放电加工（EDM）原理进行
涂层及堆焊的新技术

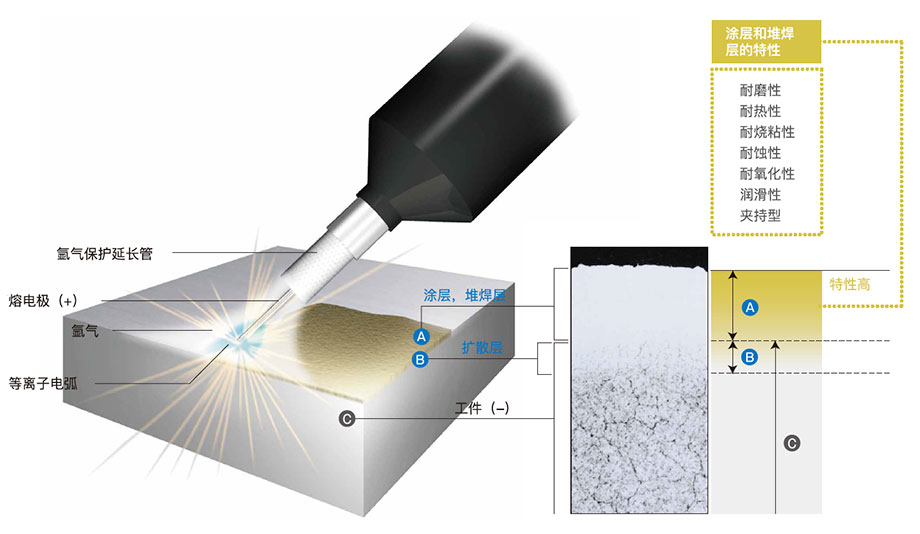

Depo系列的原理
高强度粘合机理
高强度粘合机理
主机里的电容充满电以后、以10-3~10-1秒的周期、10-6~10-5秒的超短脉宽放电、
使可熔电极与工件接触部位的温度达到8,000~25,000°C、在等离子状态下可熔电极熔渗到工件面、产生合金化、从而形成了高强度的结合。
Depo系列的特点
結合强度?高质量?高性能处理
充分的热扩散时间决定了热输入低
不会产生内应力、变形、咬边、气孔等缺陷。
由于放电时间（脉宽）短、间歇时间长、加工部位的热量得到充分的扩散。
结果、热量不会积聚在处理单元中、从而实现了的低热量输入。
充分的热扩散时间决定了热输入低
强固的扩散层决定了结合强度高
因此结合强度高不会脱落
可熔电极向工件堆积的同时、在工件表面形成了强固的扩散层。
这实现了即使在加工后也不会剥离的高附着力涂层和堆焊。
※ 参阅上一页「处理单元的概念图」
可适用的基材可适用于低碳钢、中碳钢、工具钢、模具钢、铸铁、铸钢、不锈钢、铝合金、镍?铜电铸模以及几乎所有的导电体。
可以取代的加工法电镀、喷涂、CVD、PVD、TD处理、氮化、渗碳、淬火、焊接等、硬质合金、钻石、闪电等
压倒性的现场可操作性
大型工件不用拆卸、可直接对所需部位进行处理
机器便于携带、不受场地限制。
无需预热和保温、大幅度地提高了工作效率。
点击这里联系我们
减少由于修理而导致的停机时间、减少备件库存量。
从而提高生产效率、降低生产成本。
涂层〈用预防保全来延长寿命〉
Depo系列的用途、应用案例
利用WC、TiC、Cr3C2等耐磨、耐热、耐烧粘、耐腐蚀、耐氧化的材料进行涂层、可以保护模具、机械零件、工装等、从而延长其寿命。
可以保护延长其寿命铝压铸?铸造模具
可以保护延长其寿命铝压铸?铸造模具
在铝压铸件和压铸模中、高温的熔融铝以高速流动、从而对模具表面造成腐蚀和熔融破坏。
另外、由于加热引起的膨胀和由于冷却引起的收缩而产生热裂纹。
在Depo系列中、对金属陶瓷电极进行了涂层处理、以防止熔损模具、烧粘、咬死、擦伤、热裂等。
它还改善了热水的流动并降低了产品的次品率。

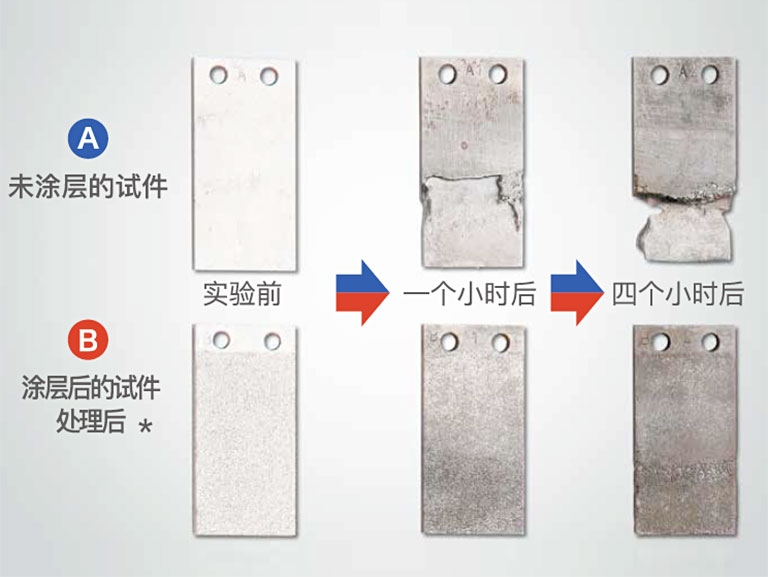

耐溶損試験｜参考① 碳化钨
参考① 碳化钨

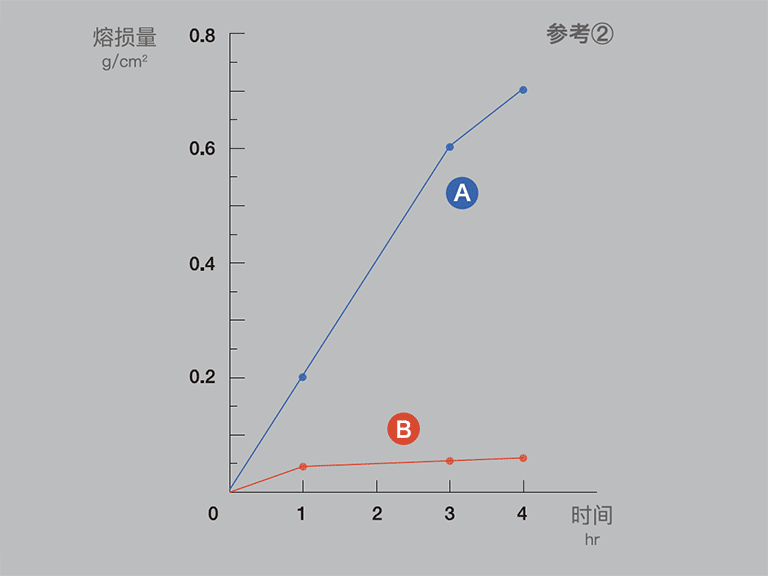

耐溶損試験｜参考②
参考②
涂层前后熔损状态比较
实验条件 试件：SKD-61 熔融金属：ADC-12（680℃）
浸渍到熔融金属中以30RPM旋转
与未经过涂层的试件相比、涂层后试件的熔损量只有1/10

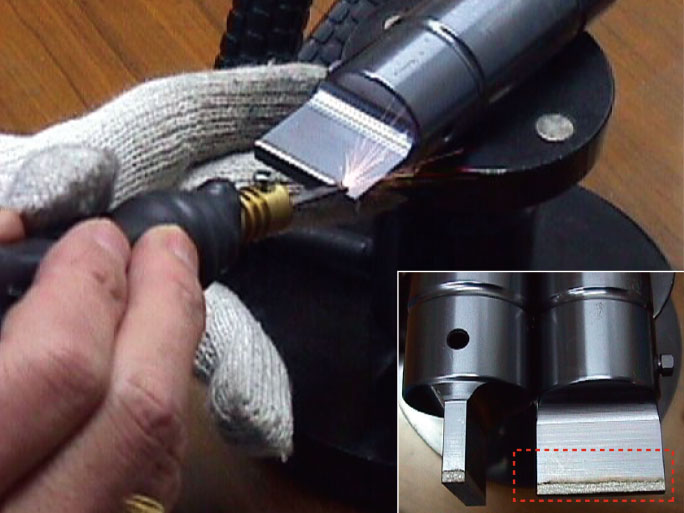

冲压模具加工时的废屑带出
图1是该Depo系列的涂覆过程的图示。
通过在模具和冲头上涂覆碳化钨、可以提高耐磨性和抗咬合性、并且在拉出冲头时可以防止冲孔板抬起和卷曲。
对于粘性材料（例如不锈钢和铝）特别有效。
冲压模具加工时的废屑带出
冲压模具加工时的废屑带出
冲压模具加工时的废屑带出
点击这里联系我们
堆焊〈当场维修必要零件〉
Depo系列的用途、应用案例
通过堆焊来修复模具、机械零件等的划伤、咬模、磨损、腐蚀、针孔以及加工失误等缺陷。
该设备是便携式设备、只能使用100V电源进行处理。 只能修理必要的零件、而无需拆卸大型工件。

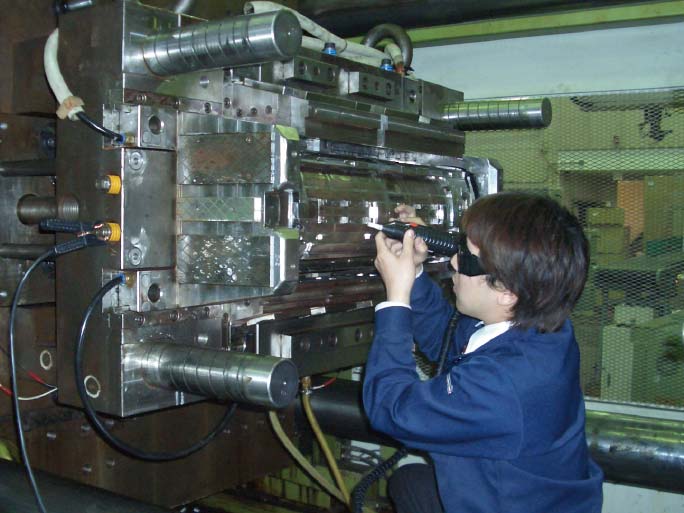

注塑模具?橡胶模具的堆焊修补
注塑模具 01
照片中的模具在整个凹槽中都具有纹理、产品上出现非常细的毛刺。
在氩气焊接中、周围的晶粒也会堆积起来、需要再次进行晶粒化处理。
另外、在边界上不太可能出现缩痕。通过Depo系列堆焊修复不具有上述问题、因为它不受热量影响并且不会熔化模具材料。
注塑模具 01
注塑模具 02
使用该Depo系列、您可以以任何姿势进行堆积、几乎没有多余的堆积金属、并且可以使用切屑器、研磨机、油磨石等手动完成。
因此、可以在模具温度高的同时修复覆盖层、而无需将模具从成型机中取出。 另外、由于模具没有冷却、因此在修理后可以立即进行试模、从而易于检查毛刺并完成修理。
注塑模具 02
橡胶成型模具的堆焊修复
即使是技术上困难的铝堆焊、也可以很容易地堆焊而不会熔化模具凹口、
而且几乎没有多余的堆焊金属、因此可以缩短精加工时间。
橡胶成型模具的堆焊修复
堆焊〈可直接对所需部位进行加工〉
Depo系列的用途、应用案例
压铸?铝产品的堆焊修补
铝压铸件和铸造产品中产生的嵌套、针孔、缺肉等可以很容易地通过堆焊进行修复、而不会变形或凹陷。 降低产品的次品率。
压铸?铝产品的堆焊修补
压铸?铝产品的堆焊修补｜堆焊前
堆焊前
压铸?铝产品的堆焊修补｜堆焊后
堆焊后
压铸?铝产品的堆焊修补｜加工后
加工后
機械部品?設備的堆焊修补
工业轴焊堆焊复实例。 大型工件不用拆卸、可直接对所需部位进行处理。
现场维修工作的理想选择。
堆焊到工业机器的轴的磨损部分（L80×W30×D3mm）
機械部品?設備的堆焊修补
点击这里联系我们
Depo Series Lineup
SparkDepo〈标准型〉
SparkDepo〈标准型〉
SparkDepo 200/300/500
SIZE：323x420x410mm
任何人都可以使用这一单元轻松进行高质量的涂层和堆焊。
MicroDepo〈小型?轻量型〉
MicroDepo〈小型?轻量型〉
MicroDepo 50/100/150
SIZE：255x320x290mm
基于SparkDepo的紧凑轻巧便携式型号。

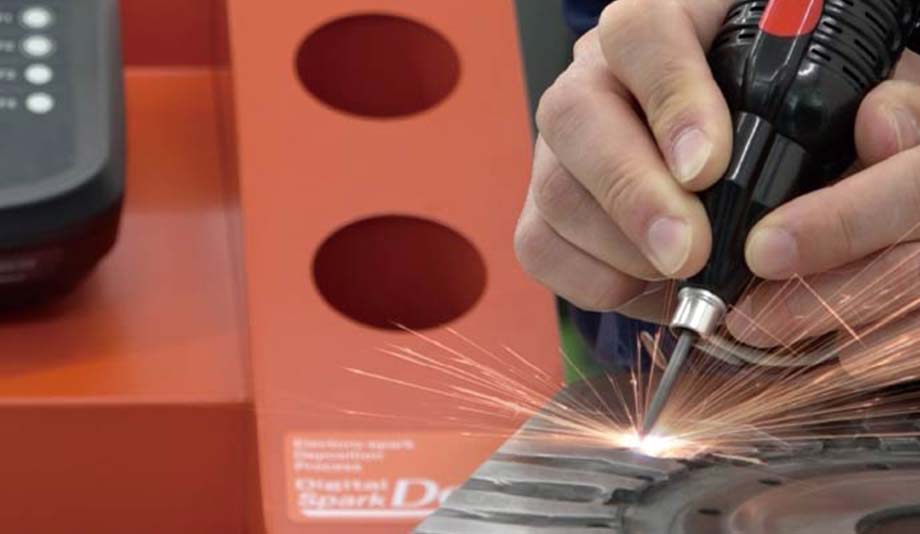

Digital SparkDepo〈超速度型〉
Digital SparkDepo〈超速度型〉
Digital SparkDepo
SIZE：500x600x850mm
下一代类型的高速处理能力是传统产品的两倍以上
配备快速充电、电压检测、软启动电路。
Ultrasonic Depo〈超音波型〉
Ultrasonic Depo〈超音波型〉
Ultrasonic Depo
SIZE：255x320x450mm
可跟细的粗糙度（Ra.12）的超音波涂层机。
Depo系列的主要应用
通过机器零件?模具为预防性维护和堆焊修复提供解决方案
各种机械?设备部品、治工具等的堆焊?涂层（现场施工可)
模具的堆焊?涂层〈压铸模具的表面处理〉防止熔损、烧粘、擦伤、热裂等
〈冲压模具的涂层〉废屑带出、擦伤、烧粘
〈塑胶成型模具的堆焊修补〉防止出现毛刺、对模具分型面进行修补
〈铝模具?铝产品的堆焊修补〉针孔的堆焊修补
※还有其他的用途
Depo系列主机的规格?性能比较表
型号MicroDepoSparkDepoDigital SparkDepoUltrasonic Depo
项目50100150200300500DSDUD
输入电压AC 100 ー 110 ー 200 ー 200V 単相 50/60Hz
功率KVA0.20.30.51.622.22.00.75
尺寸(WxDxH)mm255x320x290x323x420x410500x600x850255x320x450
重量Kg11.512.514.031.431.832.650.021.0
电容量μF52.21102.2152.2202.2302.2502.2202.2102.2
頻率範囲（放电次数,秒）Hz60～1,40060～2,00020～1,10060～1,400
涂层表面光洁度Ra3～63～83～104～124～144～163～121.2～6
涂层速度比 ※1Pt65758513516022016065
堆焊可用电极的直径mm3.24.05.06.08.08.08.0以上可3.2（小型AP使用时）
堆焊速度比 ※21.01.41.72.02.43.25.01.4
特典小型1轻量型标准型超速度型 ※3超音波型
※１ 根据我们的比较测量结果得出的数值
※２ 以输出进行比较、以Micro Depot 50为1.0进行比较
※３ 处理速度是传统产品的两倍以上
Depo系列和各种堆焊设备的比较
处理方法Depo 系列熔射点焊焊接
项目板 ?钢丝绳粉末?粘贴电弧焊接激光焊接
操作性535525
热输入535515
产生内应力、变形535515
结合强度421155
现场工作性535552
堆焊速度352254
设备费用434452
堆焊费用534443
※優?適?便宜 5←→1 劣?不適?贵（当社比）
Depo系列和各种表面处理方法的比较
处理方法Depo 系列电镀CVD?PVD?DLCTD処理氮化 ?渗碳?熱処理
项目
操作性51111
热输入55111
结合强度41255
现场工作性51111
大型工件54224
部分处理52211
设备费用41111
处理费用55114
被膜厚度< 100μm（被膜粗）< 50μm< 5μm含浸含浸
涂层材料WC,TiC,cr3C2,Tib2 其他Cr,Ni 其他TiN,TiC,TiCN 其他VCN化合物,C化合物
