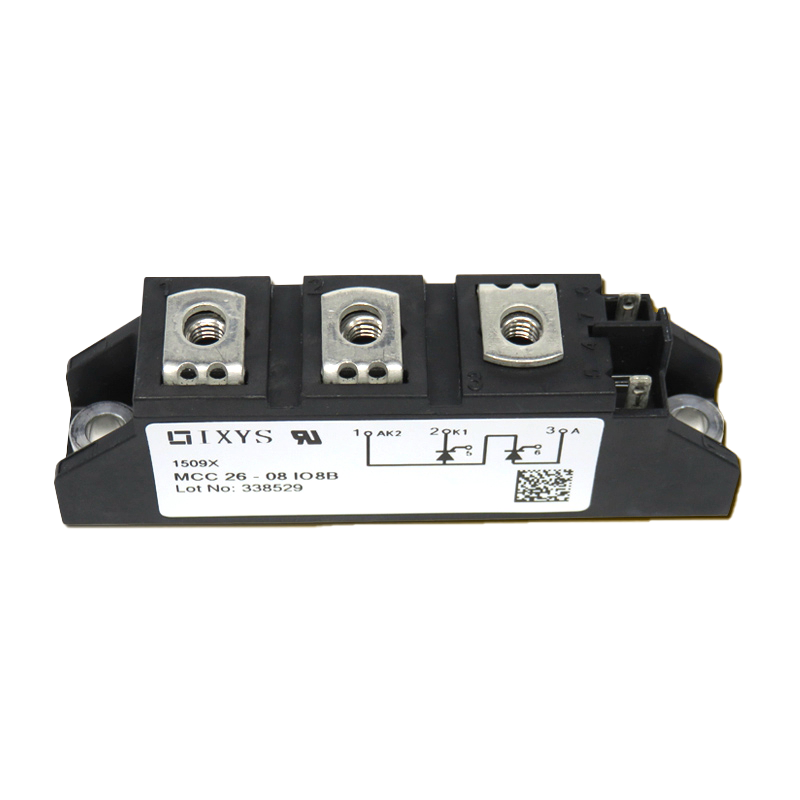

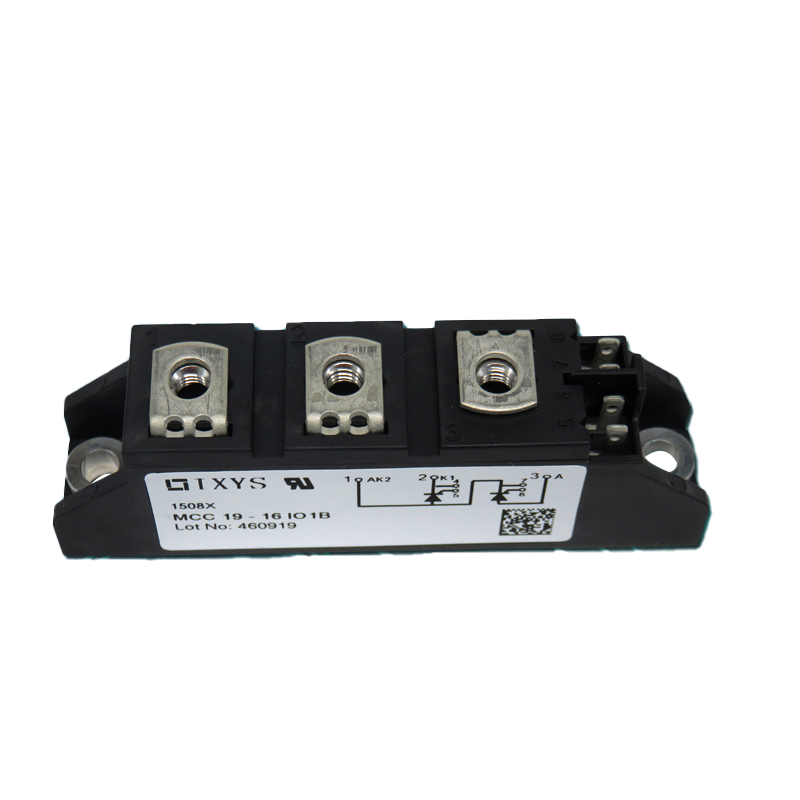

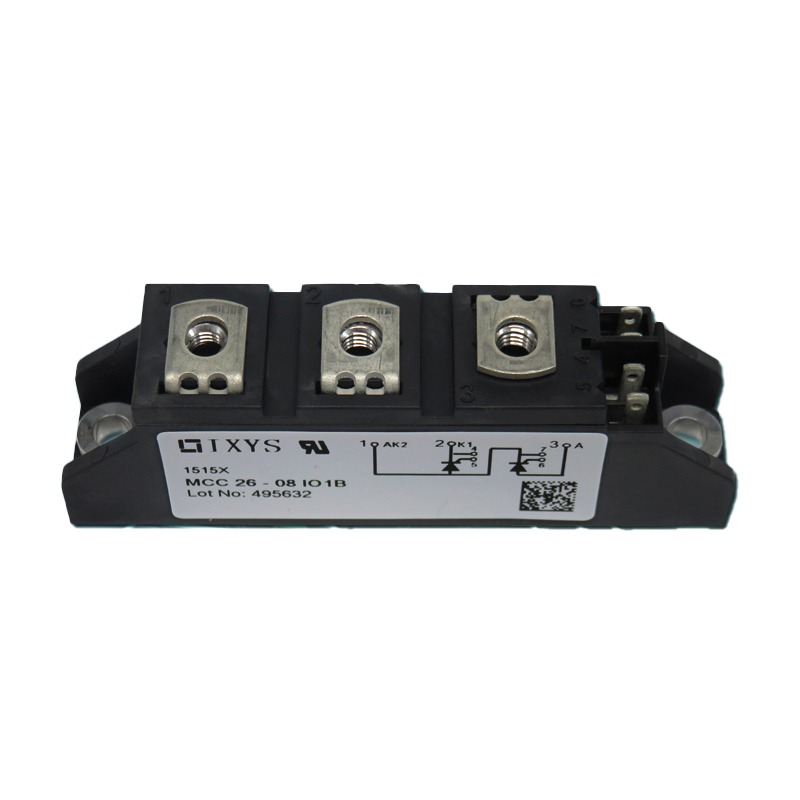

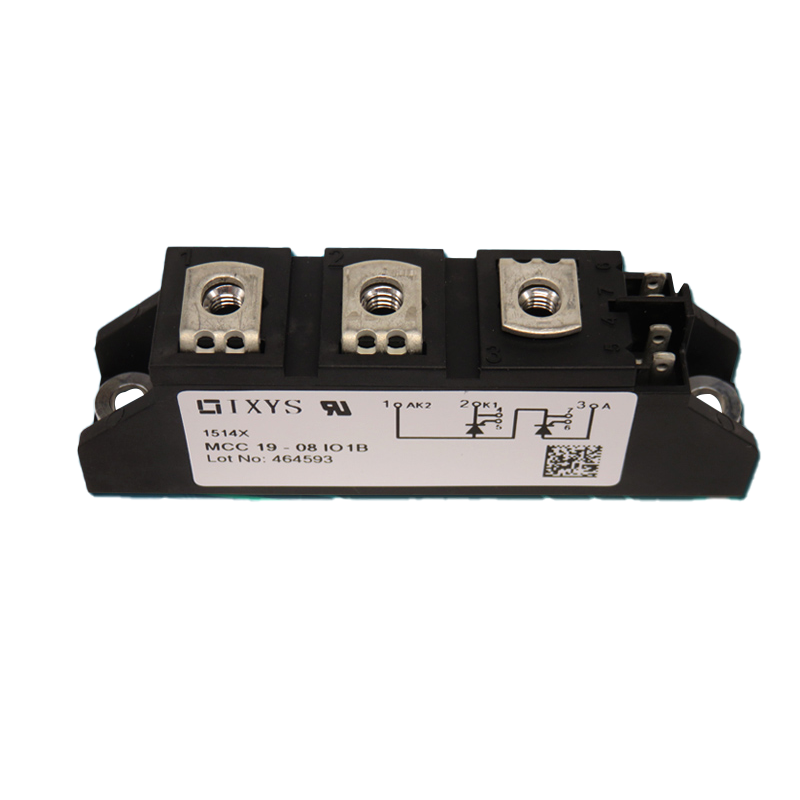

值得信赖德国IXYS艾赛斯可控硅模块MCC19-12IO8B 全新原装

　　德国IXYS艾赛斯可控硅模块-- 可控硅模块从内部封装芯片上可以分为可控模块和整流模块两大类；

　　从具体的用途上区分，可以分为：普通晶闸管模块（MTC\MTX\MTK\MTA)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块（MKC\MZC)、非绝缘型晶闸管、整流管及混合模块（也就是通常所说的电焊机专用模块MTG\MDG)、三相整流桥输出可控硅模块（MDS)、单相（三相）整流桥模块（MDQ)、单相半控桥（三相全控桥）模块(MTS)以及肖特基模块等。

　　可控硅从外形主要有螺旋式、平板式和平底式三种。螺旋式的应用较多。

　　可控硅有三个电极----阳极（A）阴极（C）和控制极（G）。它有管芯是P 型导体和N 型导体交迭组成的四层结构，共有三个PN 结。其结构示意图和符号。

　　可控硅和只有一个PN 结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。

　　可控硅为什么其有“以小控大”的可控性呢？下面我们用图表-27来简单分析可控硅的工作原理:

　　首先，我们可以把从阴极向上数的、二、三层看面是一只NPN 型号晶体管，而二、三四层组成另一只PNP 型晶体管。其中第二、第三层为两管交迭共用。这样就可画出图表-27（C）的等效电路图来分析。当在阳极和阴极之间加上一个正向电压Ea ，又在控制极G和阴极C之间（相当BG1 的基一射间）输入一个正的触发信号，BG1 将产生基极电流Ib1 ，经放大，BG1 将有一个放大了β1 倍的集电极电流IC1 。因为BG1 集电极与BG2 基极相连，IC1 又是BG2 的基极电流Ib2 。BG2 又把比Ib2 （Ib1 ）放大了β2 的集电极电流IC2 送回BG1 的基极放大。如此循环放大，直到BG1 、BG2 完全导通。实际这一过程是“一触即发”的过程，对可控硅来说，触发信号加入控制极，可控硅立即导通。导通的时间主要决定于可控硅的性能。 可控硅一经触发导通后，由于循环反馈的原因，流入BG1 基极的电流已不只是初始的Ib1 ，而是经过BG1 、BG2 放大后的电流（β1 *β2 *Ib1 ）这一电流远大于Ib1 ，足以保持BG1 的持续导通。此时触发信号即使消失，可控硅仍保持导通状态只有断开电源Ea 或降低Ea ，使BG1 、BG2 中的集电极电流小于维持导通的最小值时，可控硅方可关断。当然，如果Ea 极性反接，BG1 、BG2 由于受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，Ea 接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。

　　可控硅这种通过触发信号（小的触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。
