一、产品简介

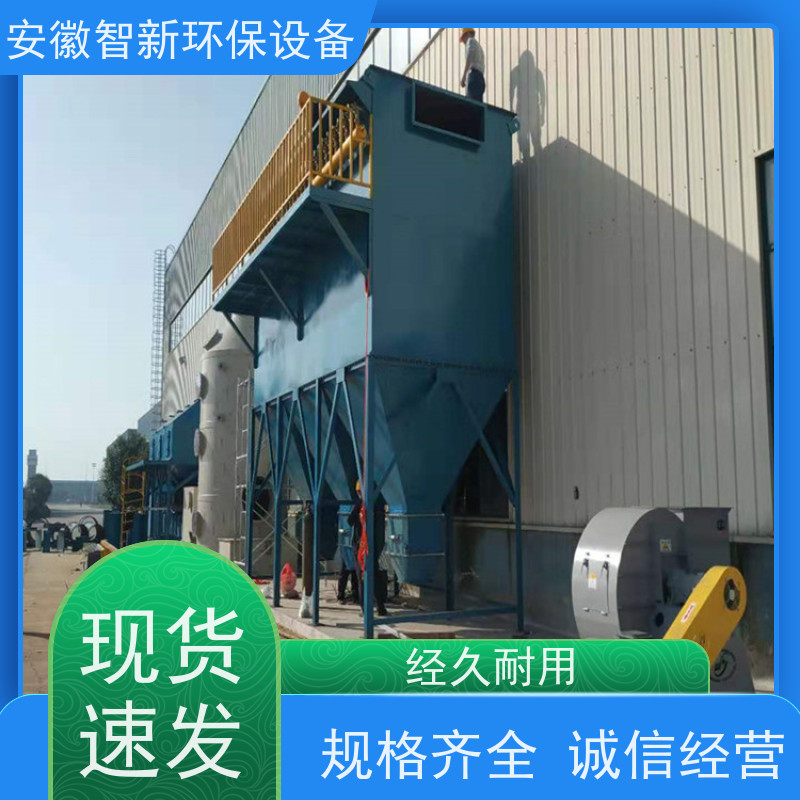

袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。

二、***

含尘气体由除尘器下部进气管道,经导流板进入灰斗时,由于导流板的碰撞和气体速度的降低等作用,粗粒粉尘将落入灰斗中,其余细小颗粒粉尘随气体进入滤袋室,由于滤料纤维及织物的惯性、扩散、阻隔、钩挂、静电等作用,粉尘被阻留在滤袋内,净化后的气体逸出袋外,经排气管排出。

滤袋上的积灰用气体逆洗法去除,清除下来的粉尘下到灰斗,经双层卸灰阀排到输灰装置。滤袋上的积灰也可以采用喷吹脉冲气流的方法去除,从而达到清灰的目的,清除下来的粉尘由排灰装置排走。

三、优点

⑴除尘效率高，一般在99%以上，除尘器出口气体含尘浓度在数十mg/m3之内，对2微米粒径的细尘有较高分级效率。

⑵处理风量的范围广，小的仅1min数m3，大的可达1min数万m3，既可用于工业炉窑的烟气除尘，减少大气污染物的排放。

⑶结构简单，维护操作方便。

4对粉尘的特性不敏感，不受粉尘及电阻的影响。

滤筒除尘器

脉冲滤筒除尘器运用脉冲气流喷吹，在脉冲喷吹管上增加导流装置，加强气流诱导作用，另一方面把滤筒上部导流风管取消，使脉冲气流和诱导气流同时充分进入滤筒。这样脉冲滤筒除尘器耗气量少，气流均匀，清灰效果好。

脉冲滤筒除尘器***

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

脉冲滤筒除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。脱落的粉尘掉入灰斗内通过缷灰阀排出。

应用范围：

脉冲滤筒除尘器主要用于化工、医药、钢厂、电厂、碳素、磨料、木材、冶炼、机械加工、粉料回收、粮食加工、医药生产、食品生产、粉料运输、等离子切割、焊接烟尘、铸造等行业。

水膜除尘器

立式水膜除尘器是依靠含尘气体切向进入时产生的离心力，使尘粒与在筒体内壁上所形成的水膜相接触，被水所粘附。其除尘效率与旋风除尘器一样，随气体进口速度增加和筒体直径减小而增大。含尘气体的进口速度一般取13～22m/s。太高会使水膜破坏，压力损失也太高。由于只要尘粒受离心力甩到器擘，就会为水膜所粘附而捕集，而且捕集的尘粒不会再飞扬，所以除尘效率比干式旋风除尘器要高得多。此外，除尘器的筒体高度对除尘效率也有影响，一般高度不小于筒体直径的5倍。

.旋风除尘器

旋风除尘器旋转气流的离心力使尘粒从气流中分离的装置，旋风除尘器是由进气管，筒体，椎体和排气管组成。含尘气流从切线进口进入除尘器后，沿外壁由上向下做旋转运动，这股向下旋转的气流称为外旋转。外旋流到达椎体底部后，转而向上旋转，***经排出管排出设备外。这股向上气流称之为内旋流。气流做旋转运动时尘粒在离心力的推动下移向外壁，在气流和重力的双重作用下，灰尘落入灰斗，从而得以去除。
