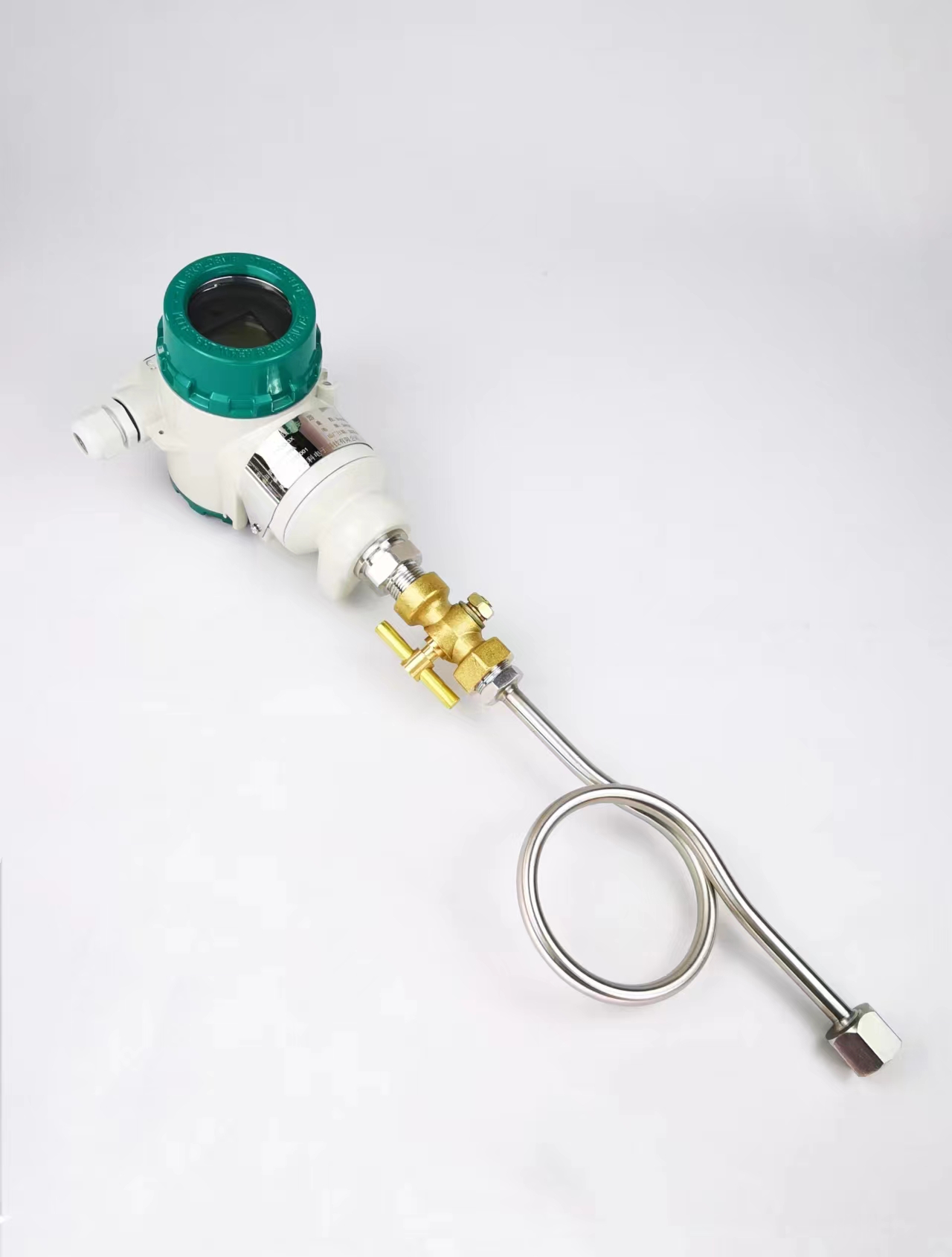

　　高温压力变送器结构

　　高温压力变送器相较于普通压力变送器主要增加了一个散热结构，使得仪表整体工作温度有所降低。因为压力变送器需要长时间与被测介质接触，热传导效果比较明显，当被测介质温度较高时会导致仪表温度过高。

　　高温压力变送器原理

　　压力变送器感受压力的电器元件一般为电阻应变片,电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

JZYB 压力变送器 一体式 电站 天津

　　高温压力变送器参数

　　测量范围：-100~60000KPa

　　精度：±0.5%、±0.25%、±0.1%

　　输出：4~20mA

　　电源电压：24VDC

　　防爆等级：Exd[ia]II CT6

　　外壳防护等级：IP65/IP66/IP67/IP68

　　 JZYB 压力变送器 一体式 电站 天津

　　高温压力变送器特点

　　1. 小体积

　　2. 多种量程选择，方便调试。无可调，保证长期零点和线性优异

　　3. 不锈钢冷凝缓冲管采用304不锈钢材质。不锈钢冷凝缓冲

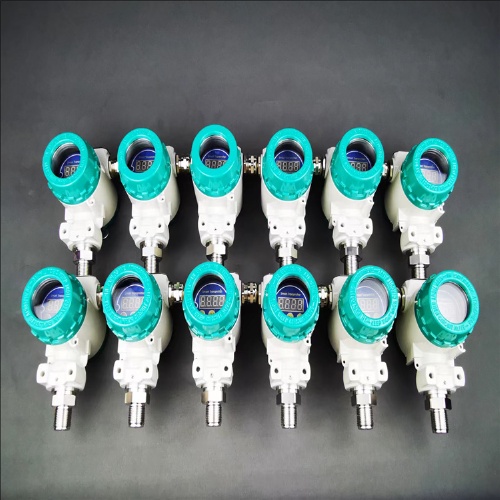

　　4. 可选液晶显示和无显示表头，液晶显示可通过按键调整零点和量程

　　高温压力变送器注意事项

　　1.检查压力变送器周围是否有干扰信号。如果是，则应尽可能消除，或尽可能将传感器的屏蔽线与金属外壳连接，以增强抗干扰能力。

　　2.定期清洁安装孔，确保安装孔清洁，防止变送器接触腐蚀性或过热介质。

　　3.测量气体压力时，应在工艺管道顶部打开测压口，并在工艺管道上部安装变送器，以便于将积聚的液体注入工艺管道。

　　4.连接时，将电缆穿入防水接头（附件）或缠绕管中，拧紧螺丝盖，防止雨水渗入电缆外壳。

　　5.测量液体压力时，应打开流道一侧的测压口，以避免积渣。

　　6.压力变送器不能使用超过36V的电压，容易造成损坏。
