JZYB 双金属温度计 轴向型 能源

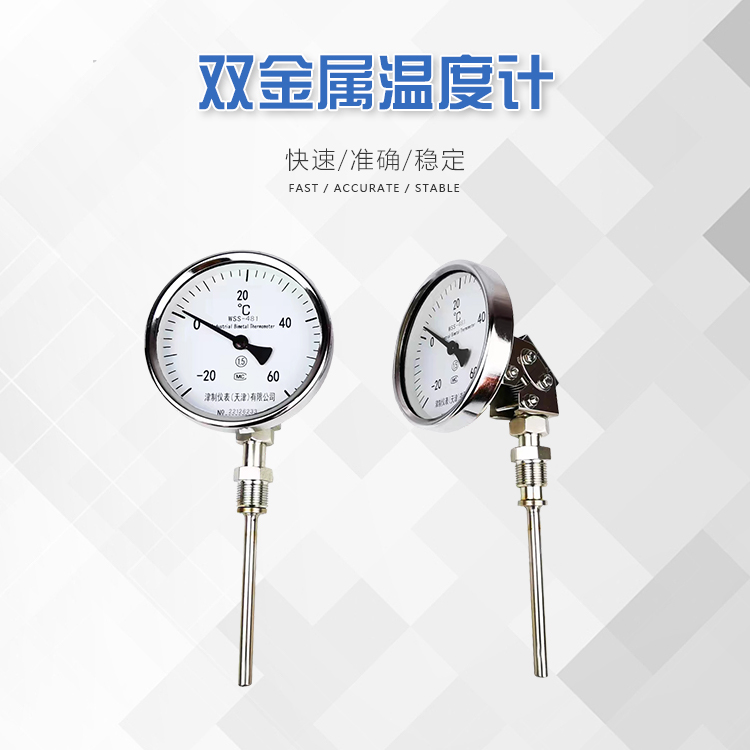

　　双金属温度计结构

　　双金属温度计由感温元件、温度仪表、保护套等结构组成。感温元件是由绕成螺纹旋形的热双金属片构成，并把它装在保护套管内，上方连接温度仪表来显示温度示数。

　　双金属温度计工作原理

　　进行温度测量时，需要把感温元件未与温度仪表连接的一端放置于被测介质中。当温度发生变化时，由于热效应金属片发生膨胀，两个金属片发生旋转，并带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。

　　JZYB 双金属温度计 轴向型 能源

　　双金属温度计参数

　　测量范围：-80~500°C

　　精度等级：1.5级

　　温度表外径：Φ60、Φ100、Φ150mm

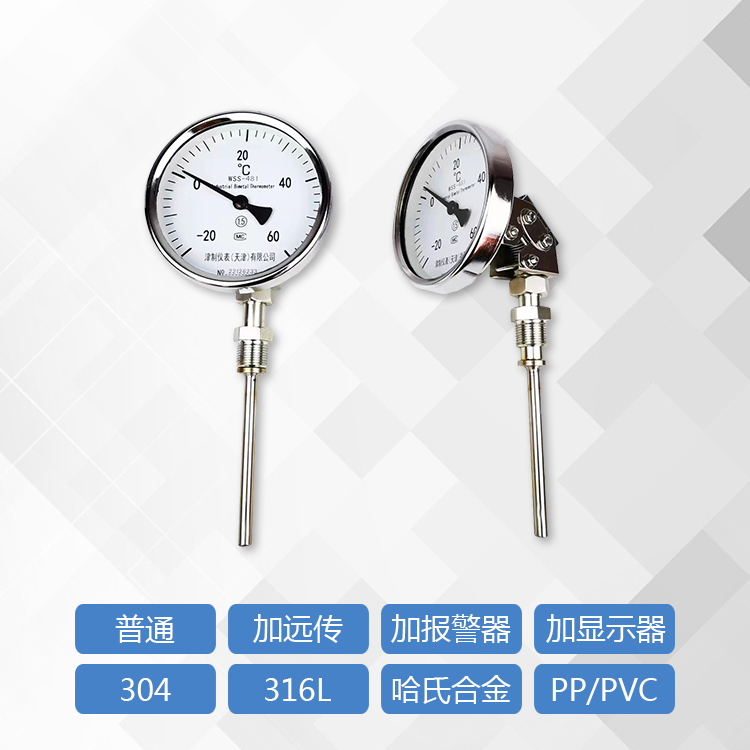

　　安装方式：非固定安装、可动外螺纹、可动内螺纹、固定螺纹、固定法兰、卡套螺纹、卡套法兰

　　保护管材料：304、316L、哈C

　　位置特征：轴向型、径向型、万向型

　　双金属温度计特点

　　1.抗震性能好：因为可动部件少，整体金属外壳，温度感应元件不会受震动影响。坚固，但其精度较低，只能用于工业中，精度等级为1～2.5级。

　　2.双金属温度计适用于中、低温现场检测，可直接测量气体、蒸汽和液体温度，示值清楚。

　　3.无需电源输入：不存在耗能和供电线路等问题。

　　 JZYB 双金属温度计 轴向型 能源

　　双金属温度计选型方法

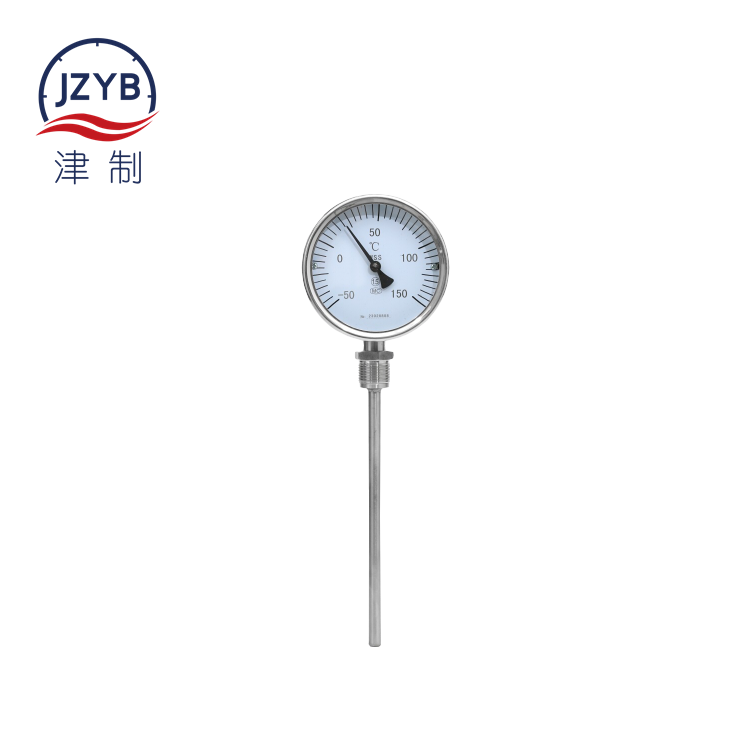

　　1.轴向型：轴向型通常采用顶安装方式，温度感应元件与保护套形成的长轴上端为温度仪表，安装后只有仪表垂直于容器表面留在外面。适用于顶部安装可以接触到被测介质的情况。

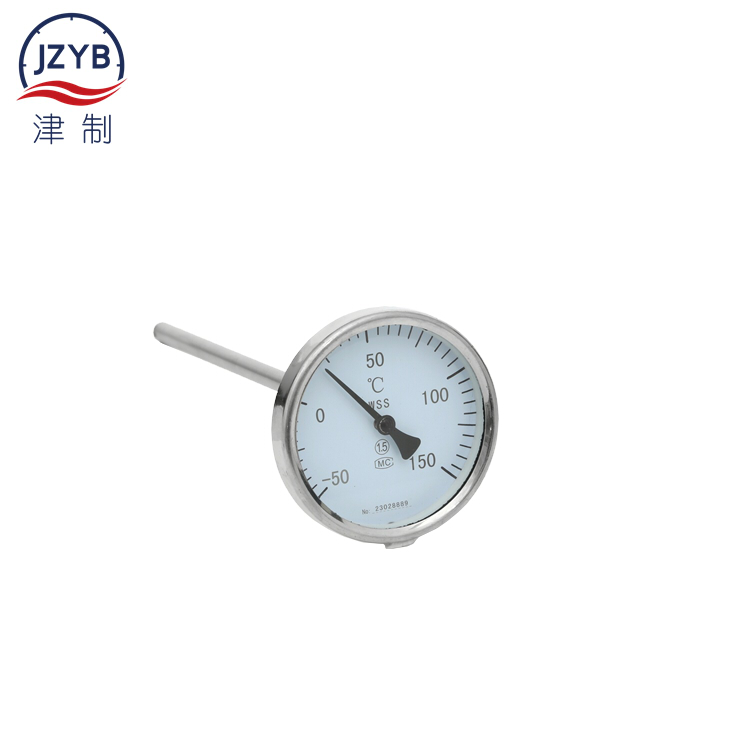

　　2.径向型：径向型通常采用侧安装方式，仪表与温度感应元件程垂直关系。安装后感温元件通常与容器侧壁平行。适用于被测介质不满于容器或需要分层测温的情况。

　　3.万向型：顾名思义，万向型的测温元件与保护杆组成的长轴与仪表采用非固定方向连接，方向可调整。适用于观察仪表方向不固定或角度非常规的安装情况。

　　双金属温度计注意事项

　　1.仪表应在-30℃～80℃的环境温度内正常工作。

　　2.仪表经常工作的温度在刻度范围的1/2～3/4处。

　　3.双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。

　　4.各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
