1.1概述
AMC16系列多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个AMC16多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试；节约了用户的投资，降低了系统成本。

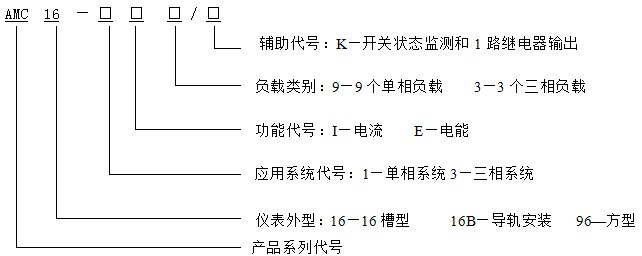

1.2型号说明

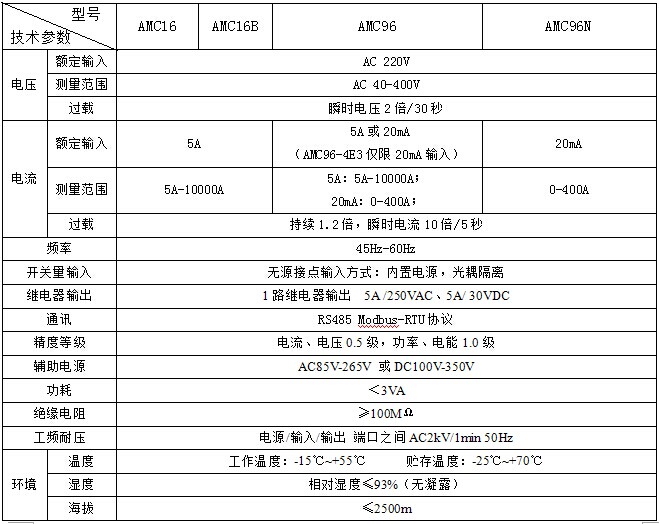

1.3技术指标
1.4产品规格
型号 功能
|
AMC16-1I9
|
AMC16B-1I9
|
AMC16-1E9
|
AMC16B-1E9
|
AMC16-3I3
|
AMC16B-3I3
|
AMC16-3E3
|
AMC16B-3E3
|
AMC16B-3E3/H
|
AMC96(N)-3E3/4E3
| |
|
显示方式
|
数码管显示（LED）
|
■
|
|
■
|
|
■
|
|
■
|
|
|
|
|
液晶屏显示（LCD）
|
|
■
|
|
■
|
|
■
|
|
■
|
■
|
■
| |
|
测量系统
|
单相
|
■
|
■
|
■
|
■
|
|
|
|
|
|
|
|
三相
|
|
|
|
|
■
|
■
|
■
|
■
|
■
|
■
| |
|
测量参数
|
电流
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
|
电压
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
| |
|
有功功率
|
|
|
■
|
■
|
|
|
■
|
■
|
■
|
■
| |
|
无功功率
|
|
|
■
|
■
|
|
|
■
|
■
|
■
|
■
| |
|
功率因数
|
|
|
■
|
■
|
|
|
■
|
■
|
■
|
■
| |
|
有功电能
|
|
|
■
|
■
|
|
|
■
|
■
|
■
|
■
| |
|
无功电能
|
|
|
■
|
■
|
|
|
■
|
■
|
■
|
■
| |
|
电力质量
|
电压总谐波
|
|
|
|
|
|
|
|
|
■
|
|
|
电流总谐波
|
|
|
|
|
|
|
|
|
■
|
| |
|
谐波畸变率
|
|
|
|
|
|
|
|
|
■
|
| |
|
开关量输入
|
4DI
|
|
|
|
|
|
|
|
|
|
□
|
|
9DI
|
|
□
|
|
□
|
|
□
|
|
□
|
□
|
| |
|
18DI
|
□
|
|
□
|
|
□
|
|
□
|
|
|
| |
|
继电器输出（1路）
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
| |
|
通讯1路 (RS485接口，Modbus-RTU协议)
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
|
■
| |
注：“■”为标配功能，“□”为选配功能。

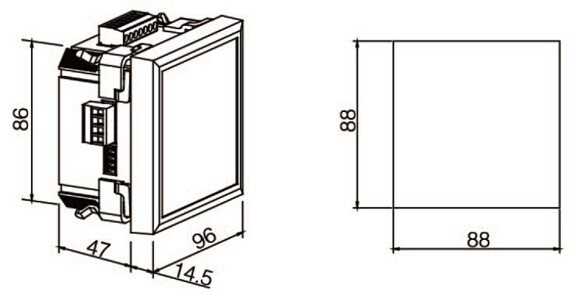

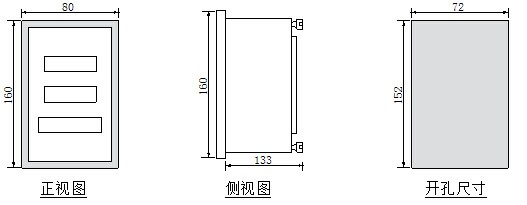

1.5 外形及尺寸(单位：mm)
● AMC16多回路监控装置

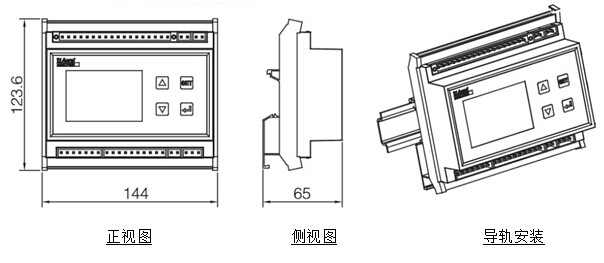

● AMC16B多回路监控装置

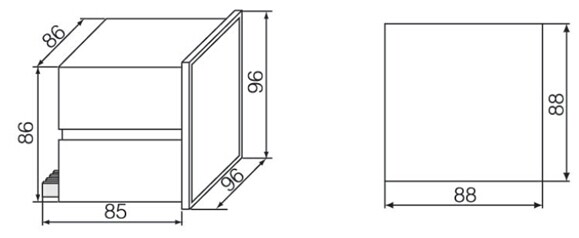

● AMC96多回路监控装置
● AMC96N多回路监控装置

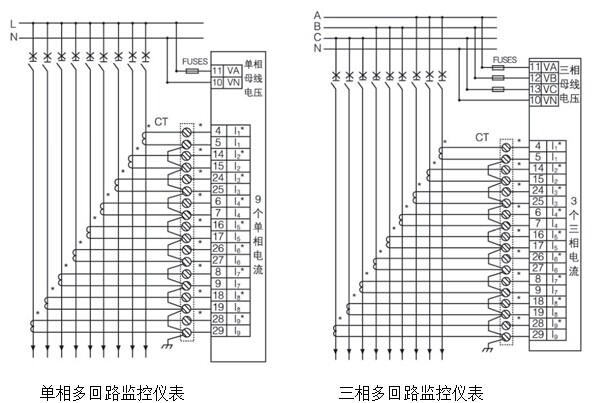

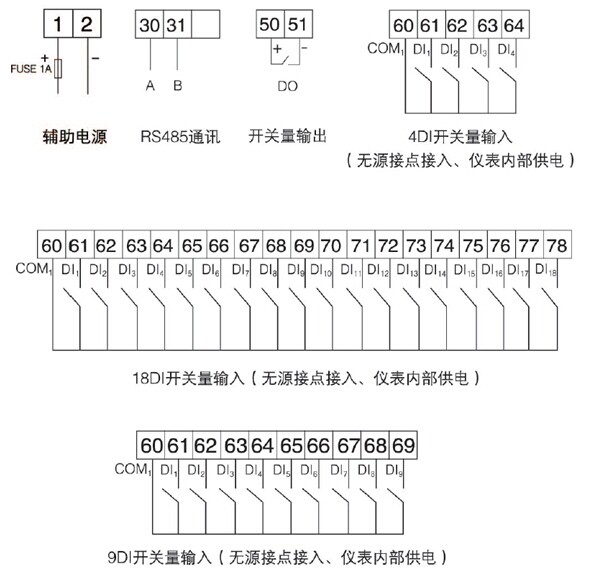

1.6接线端子

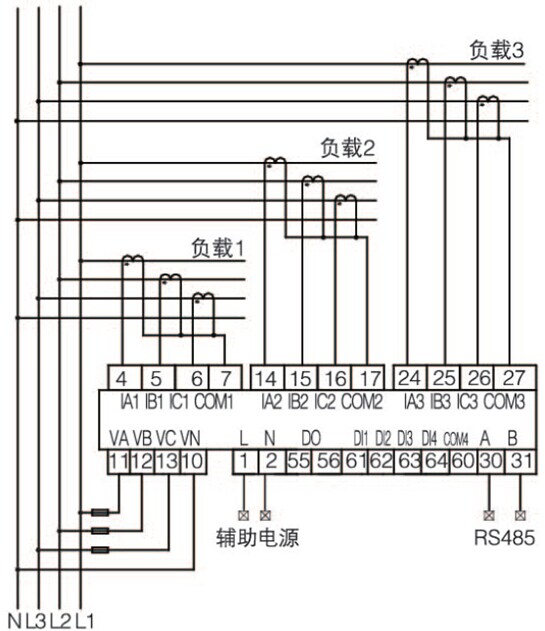

AMC96(N)-3E3(20mA输入)

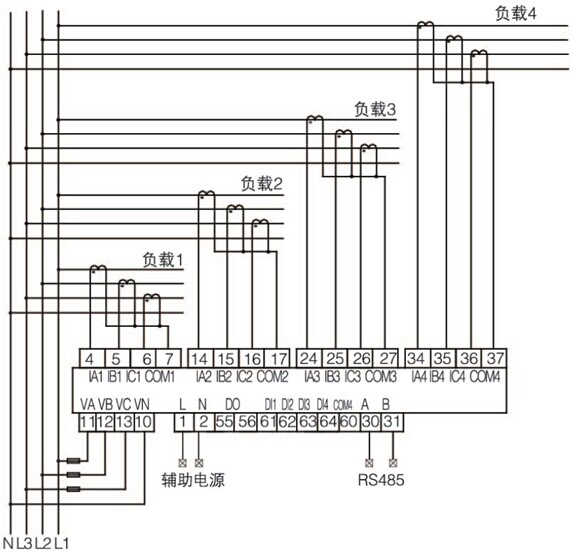

AMC96(N)-4E3(20mA输入)
