| 品牌 |
安科瑞 |
型号 |
ADL200W-CT/WF-1-D16 |
| 类型 |
电子式电能仪表 |
加工定制 |
是 |
| 工作原理 |
电子式 |
电源性质 |
交流表 |
| 相数 |
单相 |
结构形式 |
整体式 |
| 接线方式 |
间接接入 |
基本电流 |
60 |
针对ADL200W CT/WF 1 D16单相阳台光伏发电储能电表双向计量配置互感器的应用，以下是关键要点解析：
1. 产品概述

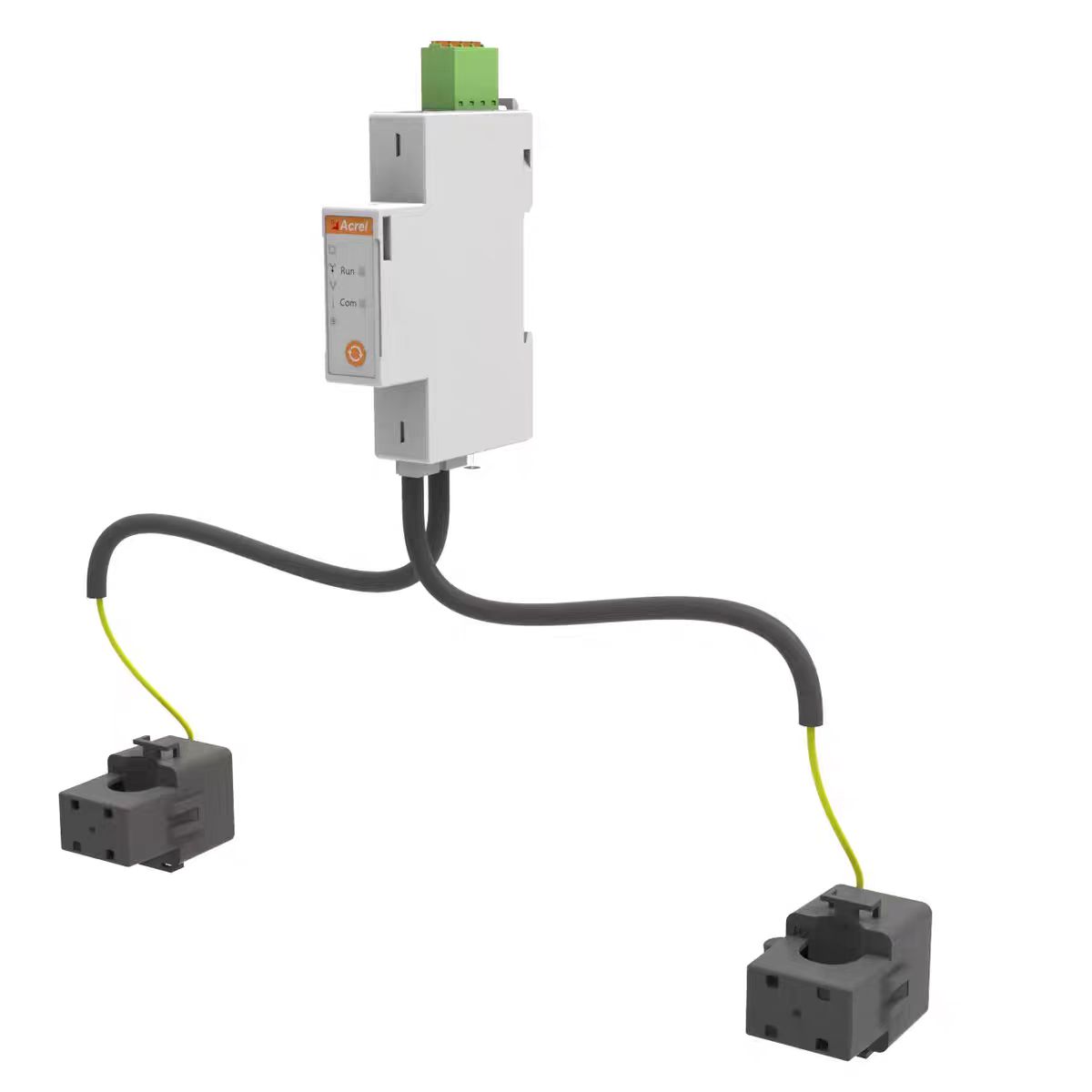

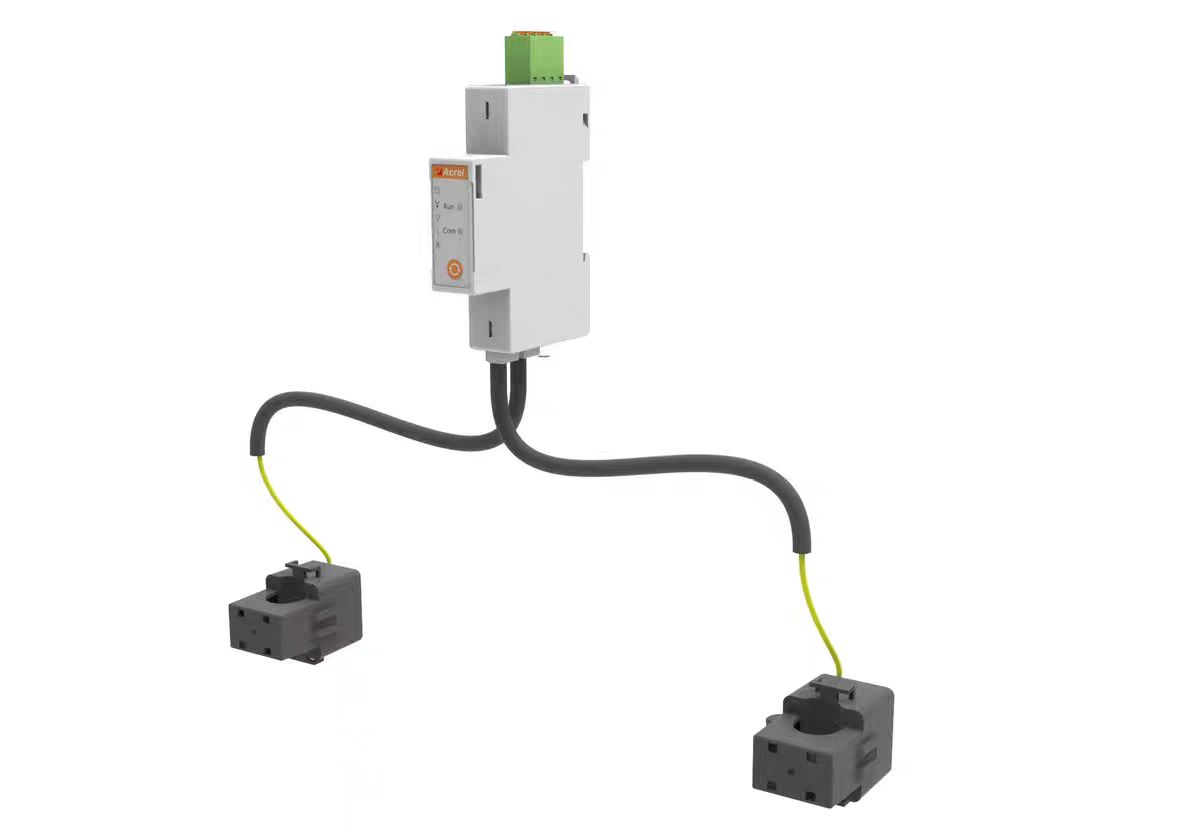

型号：ADL200W CT/WF 1 D16
类型：单相双向计量电表，专为分布式光伏（如阳台光伏系统）设计，支持储能系统充放电计量。

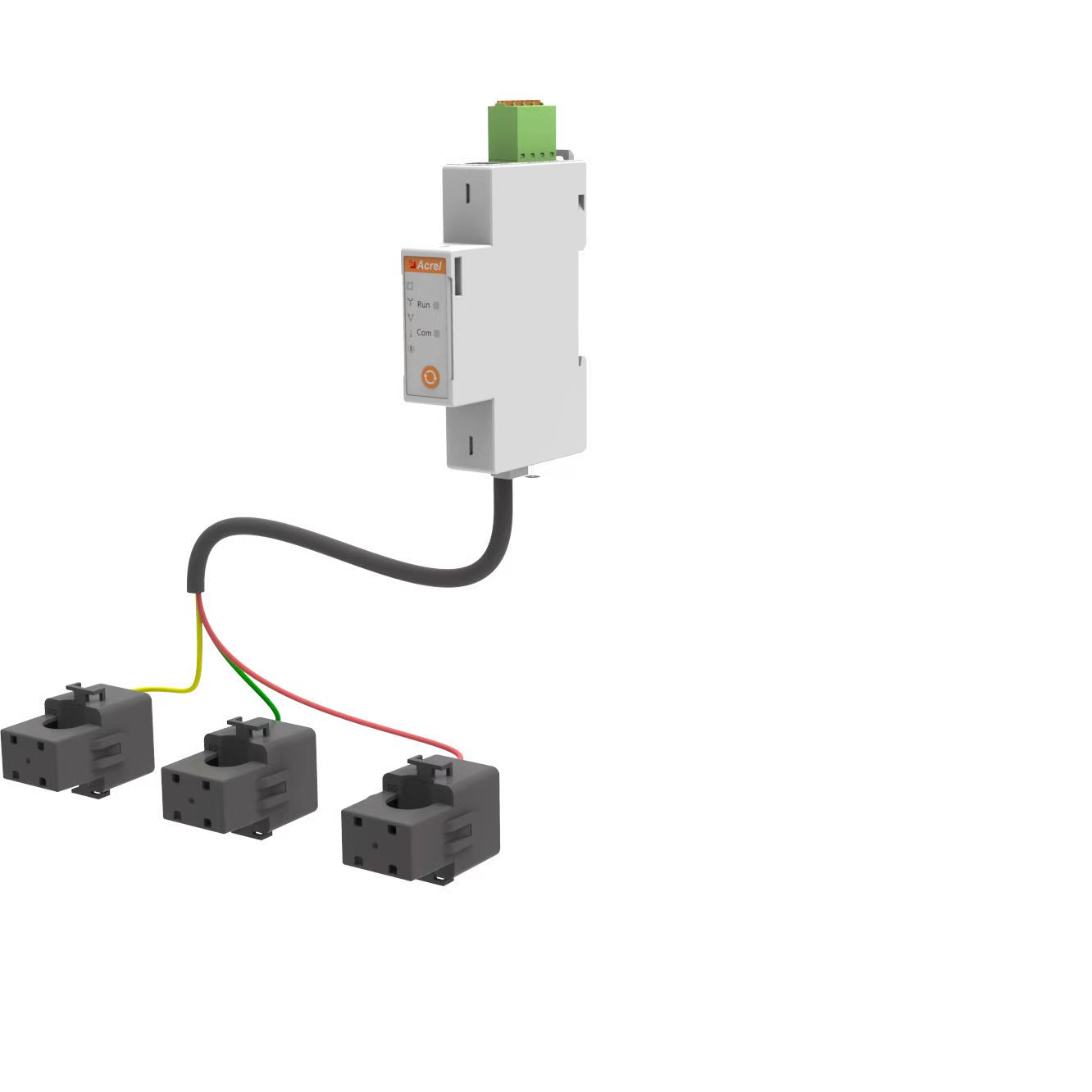

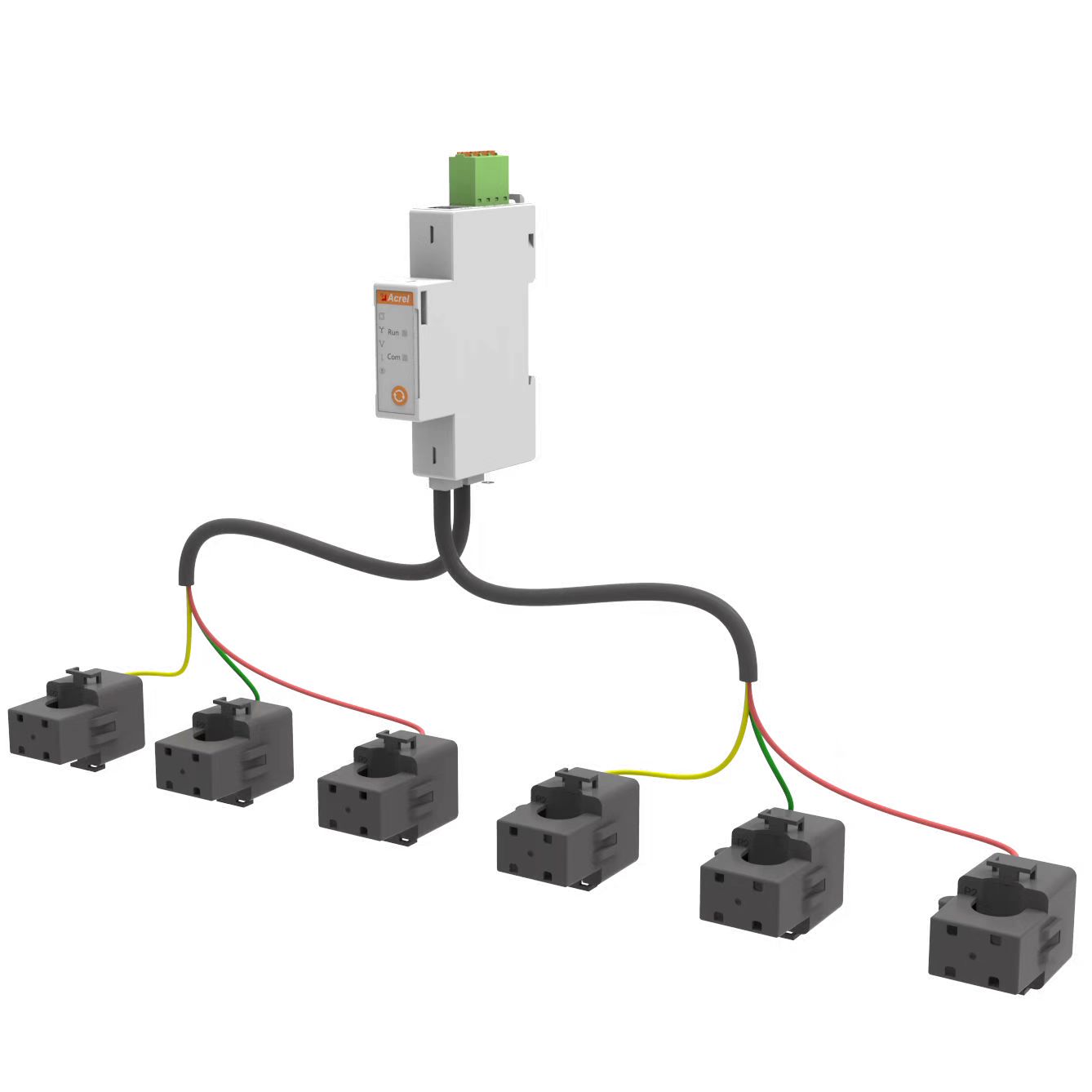

互感器配置：需外接电流互感器（CT），扩展大电流测量范围（如100A以上场景）。
2. 核心功能
双向计量：
发电侧：记录光伏系统馈入电网的电量。
用电侧：记录家庭负载消耗的电网电量。
储能侧：监测电池充/放电量（需配合储能逆变器）。
CT适配：通过互感器间接测量高电流，确保安全及精度（如100:5A互感器可将100A电流转换为5A输入电表）。
3. 互感器选型要点
参数匹配：
变比：根据光伏/负载电流选择（如50/5A、100/5A等）。
精度：建议0.5级或更高，确保计量准确性。
安装方式：开口式CT便于改造项目，闭口式CT稳定性更佳。
接线注意：
极性：互感器P1（电源侧）朝向电网或光伏逆变器，P2朝向负载。
接地：互感器二次侧需可靠接地，防止高压窜入。
4. 安装与配置
电表接线：
电压端子直接并联电网（220V），电流端子串联互感器输出（S1/S2）。
需设置电表参数：CT变比、正向/反向电能定义（光伏馈电为反向）。
通信功能（如WF支持）：
无线（Wi Fi/4G）或有线（RS485）上传数据至监控平台。
5. 常见问题
计量误差：
检查CT变比设置是否与实物一致。
确保互感器安装位置正确（避免靠近强磁场干扰）。
反向电量不记录：
确认电表已启用双向计量模式，光伏馈电方向设置为反向。
6. 应用场景示例
阳台光伏+储能系统：
光伏发电优先供负载使用，余电存入电池或馈网。
电表分别计量：光伏发电量、电网购电量、电池充放电量，实现净电量结算或自发自用优化。
