| 测量原理 |
超声波时差法/多普勒效应 |
适用渠道类型 |
非标准涵洞/明渠/开口排放渠 |
| 防护等级 |
IP68 |
信号输出 |
4-20mA/RS485 |
| 工作温度 |
-20℃~60℃ |
安装方式 |
支架固定/悬挂式 |
| 供电电源 |
220VAC/24VDC |
显示方式 |
液晶显示 |

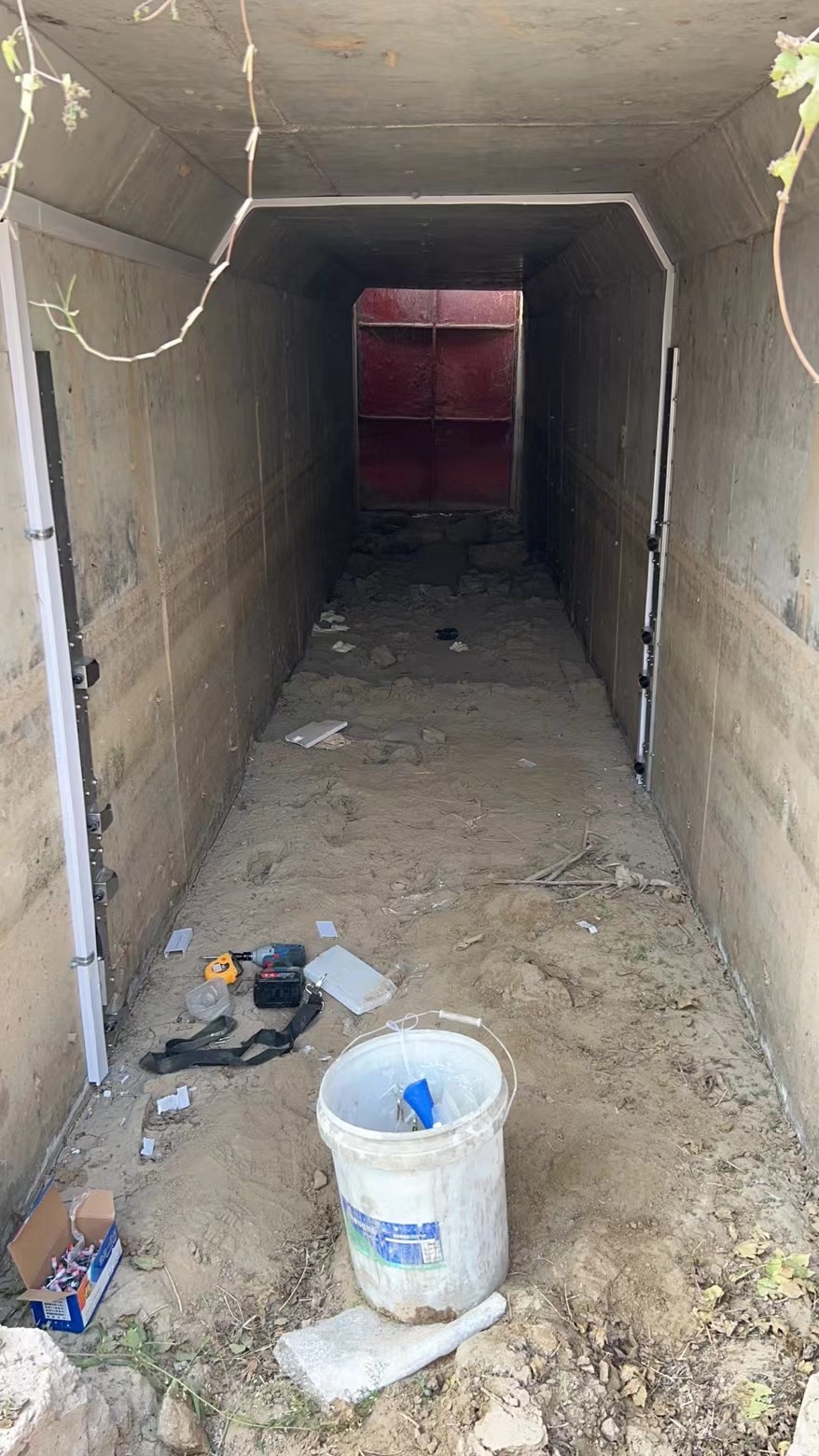

超声波流量计是一种专门针对非标准涵洞、渠道及开口排放场合设计的液体流量测量仪表。它主要解决传统接触式流量计在污水、腐蚀性化工液体或大口径明渠中安装困难、易堵塞、维护成本高的问题。该设备通过非接触或非侵入式的测量方式，适用于污水治理流入和排放渠、工矿企业化工液体排放、水利工程农业灌溉渠道以及泄洪闸门等多种复杂工况，确保在恶劣环境下也能提供稳定的流量数据支持。仪表主要分为三个部分：主机、流速传感器、超声波液位传感器
特 点 ：
对渠道的截面形状、尺寸无特殊要求。
渠道的截面较大时采用多声道测速，实现高精度测量。
不阻流，无水头损失。
可测量正、反两个方向的流量和流速。
可用于槽堰式或其他方式明渠流量计的标定设备。
主机与探头类型多样化，可根据现场需求搭配使用。
每个声道独立的智能测量模块确保测量的快速准确稳定。
支持AC 220V、DC12-36V、太阳能电源等输入方式。支持RS485通信，与远程数据管理系统集成更加方便。
一． 主要技术指标及技术参数

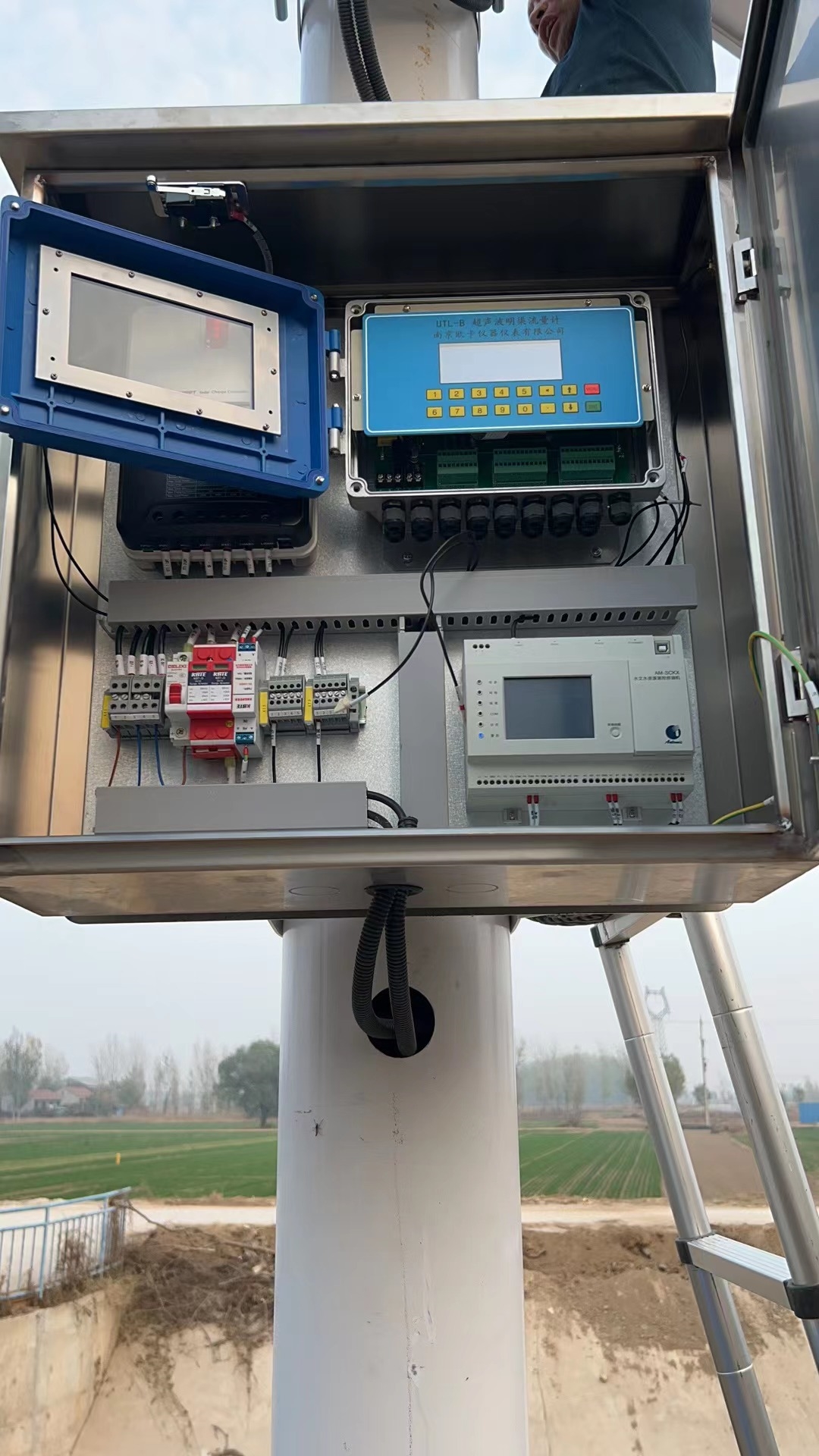

主机：
* 数据显示：19264，OLED液晶屏显示，键盘输入
* 供电电源： DC10.5-18V
* 整机功耗：<5W
* 显示内容：流量、累积流量、流速、液位、信号等
* 输出信号：RS485
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 相对湿度：10—90%
* 防护等级：IP65
* 安装方式：壁挂式
* 主机与传感器距离：≤200米
* 主机配备多种接口可以接入各种RTU或者液位计等设备；
流速传感器：
* 测量原理：时差法连续测量

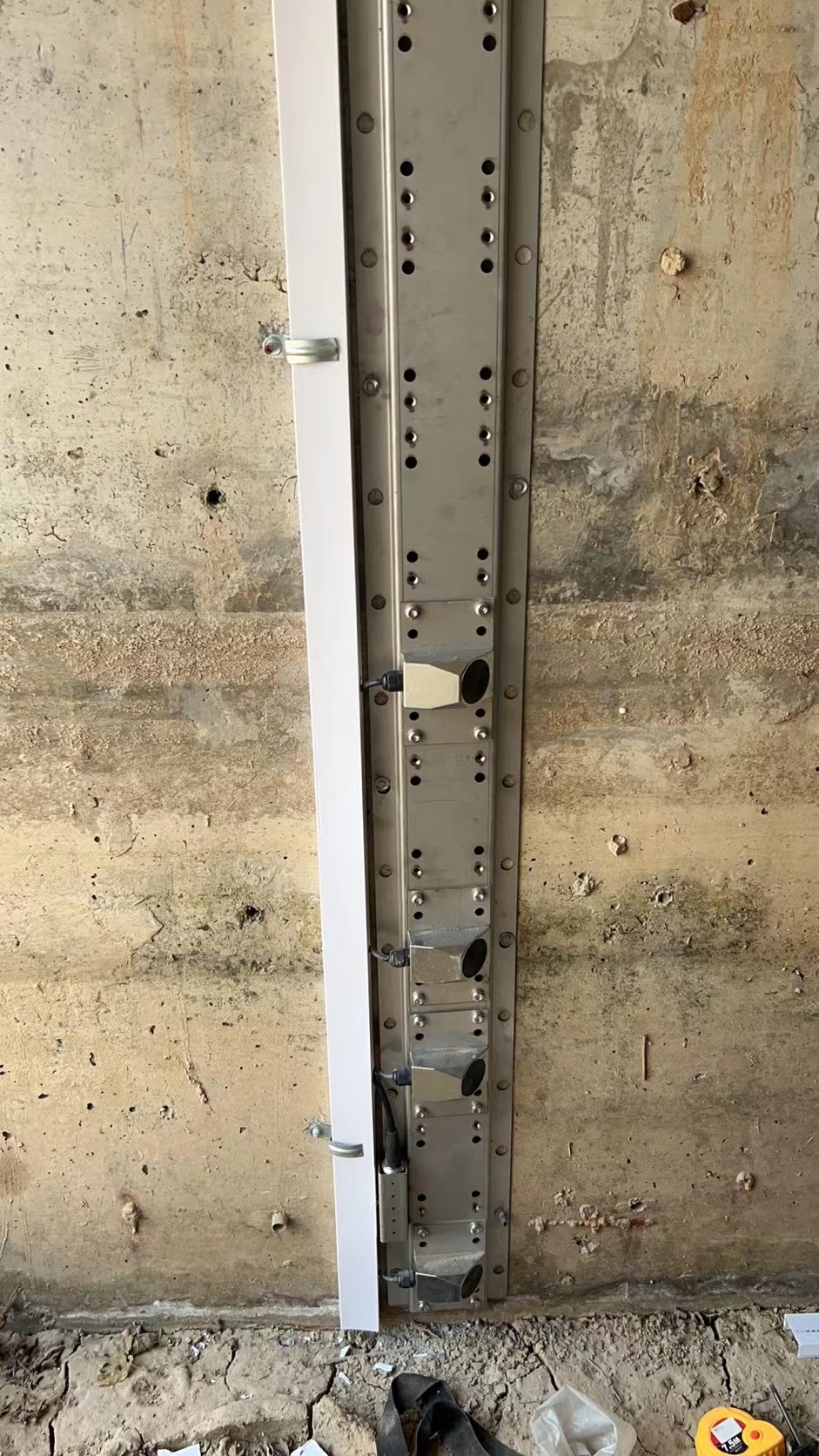

* 测量声道：1-4声道 * 适应能力：可测量含有固体物质的污水
* 测量精度：5.0%
* 流速范围：0.01m/s---30m/s
* 测量渠道宽度：时差法0.5---15米
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
超声波液位传感器：
* 测量精度：1.0%
* 测量范围：0.01m---10m
* 分辨率： 1.0mm
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
