　　详细描述

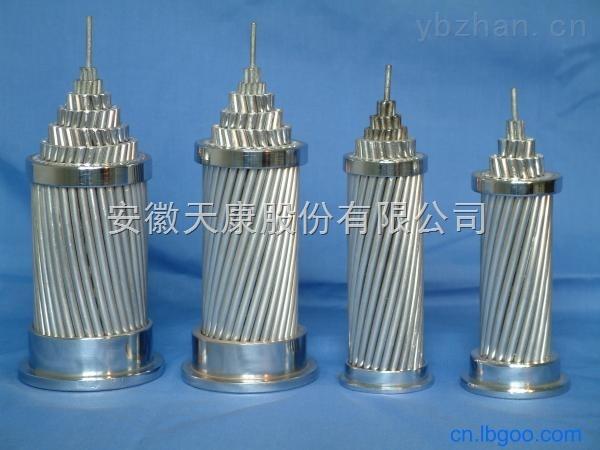

　　nrlh58gj高强度耐热钢芯铝合金绞线-铝绞线天康股份有限公司详细描述 nrlh58gj高强度耐热钢芯铝合金绞线安徽天康集团股份有限公司洲鸽电缆产品简介高强度耐热钢芯铝合金绞线主要用于固定架空敷设交（直）流高、低压输配电力线路，导线传输容量（载体量）高，特别适用于窄通道、高容量输电及旧电网扩容改造工程,高强度耐热钢芯铝合金绞线适用于架空输电线路，长期工作强度可达150℃，在相同条件下，其传输容量比普通产品可提高60%。产品详细信息高强度耐热钢芯铝合金绞线使用范围及主要特性：产品主要用于固定架空敷设交（直）流高、低压输配电力线路，导线传输容量（载体量）高，特别适用于窄通道、高容量输电及旧电网扩容改造工程。高强度耐热钢芯铝合金绞线的型号为：jnrlh58/g1a、jnrlh58/g2a、jnrlh58/g3a、jnrlh60/g1a、jnrlh60/g2a、jnrlh60/g3a 一、高强度耐热钢芯铝合金绞线产品执行标准： 钢芯铝合金绞线用镀锌钢绞线执行gb/t3428-2002标准（等同采用iec 60888：1987标准）。 耐热铝合金绞线系列主要有四种产品： 1、普通型耐热铝合金绞线 2、高强度间隙型耐热铝合金绞线 3、超耐热低弛度倍容绞线 4、61t耐热钢芯铝合金绞线。二、高强度耐热钢芯铝合金绞线用途及特点：本产品适用于架空输电线路，长期工作强度可达150℃，在相同条件下，其传输容量比普通产品可提高60%。三、高强度耐热钢芯铝合金绞线性能： 1． 相对导电率：58%iacs（20℃时电阻率不大于0.029726ω·mm2/m）。 2． 加热至230℃，保温1h，冷却至室稳时，强度保持率不小于90%。 3． 线膨胀系数0.000023 1/℃。 4． 电阻温度系数0.0039 1/℃。四、高强度耐热钢芯铝合金绞线材料 1．耐热铝合金圆线应符合q/09tdl029—1999〈〈导电率58%iacs〉〉的规定。 2．镀锌钢绞应符合gb3428—82〈〈钢芯铝绞线用镀锌钢丝〉〉的规定。五、高强度耐热钢芯铝合金绞线产品技术特点 1、普通型耐热铝合金导线的技术特点： a.长期工作温度150℃，比普通铝线长期工作温度70℃提高1.14倍。载流量比普通铝线提高60%以上。 b.抗拉强度保持率≥90%。 c.导电率≥58%iacs。 d.150℃时蠕变比硬铝90℃时蠕变小。 2、高强度间隙型耐热铝合金绞线的技术特点： a.长期工作温度150℃，比普通铝线长期工作温度70℃提高1.14倍。载流量比普通铝线提高60%以上。 b.抗拉强度保持率≥90%。 c.导电率≥60%iacs。 d.150℃时蠕变比硬铝90℃时蠕变小。 e.导线钢芯采用特种高强度钢丝，导线弛度减小。 f.导体与钢芯间存在间隙，充以特殊耐热油膏，钢芯单独承担导线拉力。 g.使用该导线可有效解决线路走廊紧张，净空不足的问题。 h.该导线用于电网改造，不需加大杆塔强度和高度，不需改造基础设施，可大幅度降低线路改造的费用。 3、超耐热低弛度倍容导线的技术特点： a.长期工作温度210℃，是普通铝线长期工作温度70℃的3倍。载流量是普通钢芯铝绞线的2倍。 b.抗拉强度保持率≥90%。 c.导电率≥60%iacs。 d.210℃时蠕变比硬铝90℃时蠕变小。 e.导线钢芯采用殷钢丝，其线膨胀系数小，弛度减小。 f.使用该导线可有效减少占地面积，解决线路走廊紧张，净空不足的问题。 g.该导线用于电网改造，不需加大杆塔强度和高度，不需更换金具以及基础设施，可大幅度降低线路改造的费用。4、61t耐热铝合金导线 a.长期工作温度150℃，比普通铝线长期工作温度70℃提高1.14倍。载流量比普通铝线提高60%以上。 b.抗拉强度保持率≥90%。 c.导电率≥61%iacs。 d.150℃时蠕变比硬铝90℃时蠕变小。 钢芯耐热铝合金绞线的工作温度都有较大提高，从而大幅提高导线的传输容量，提高了铝的利用率，相对节约了建设成本；另外他们还各有其特殊的用途：高强度间隙型耐热铝合金绞线特别适合大跨度使用，而超耐热低弛度倍容导线的导线弧垂特别小，在线路净空不足的情况下，使用超耐热低弛度倍容导线可有效节约线路净空，降低线路建设投资。 高强度耐热钢芯铝合金绞线（58%iacs） 标称截面 nominal sectionarea（mm2） 根数/直径no./dia.(mm) 计算截面calculated area（mm2） 外径overalldia. （mm） 20℃直流电阻d.c.resistance（20℃）ω/km 额定拉断力rated breaking load kn 单位重量unitweight kg/km 环境40℃参考载流量reference current at 40℃ （a） 铝合金 钢 铝合金 钢 合计 jnrlh58/g1a(nrlh58gj) jnrlh58/g2a jnrlh58 供应nrlh58gj高强度耐热钢芯铝合金绞线天康洲鸽电缆
