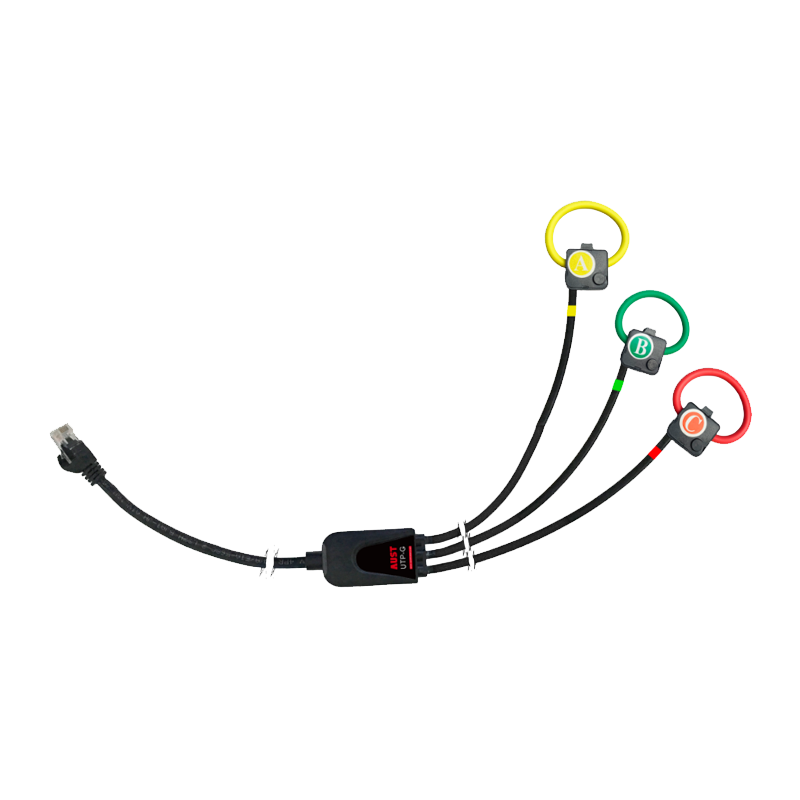

UTP-G系列是三合一设计的新一代的柔性罗氏线圈（Rogowski®coil）电流传感器。三合一带RJ12的接插头，简化了安装，一插就可用，不用螺丝刀，节约了用户安装时间。线圈也采用按钮式安装，按下按钮，线圈一端弹出，套上导体，再将弹出的线圈插回去，确保插到位并套上扎带即可。新一代的G系列线圈强化了屏蔽层，大幅降低了受外部磁场的影响；可以直接接入支持罗氏线圈的卡轨式和面板式表计，默认不带积分器，如需提高小电流精度，请联系我司，提供高精度积分器版本。
典型特征
1.线性度极好
2.动态范围宽
3.过载能力强
4.受相邻导体干扰小
5.没有开路高压危险
6.零功耗
7.位置误差小
8.柔软轻便，便于安装
9.长期稳定
10.带宽范围大
11.IP65防护等级
应用场景
1.智能电表
2.整流器电流测量
3.电能质量分析
4.电动机过载/短路保护
5.电力故障监测
6.低压监测单元
7.工频、中频焊机电流监测
8.中高压开关柜保护系统
9.远程终端装置(RTU)
10同步相量测量单元(PMU)
11.电炉二次侧电流测量
| 技术参数 | 指标
|
| 额定被测电流
| 100A,600A,3000A,6000A等无限制 |
| 灵敏度（带校准，制造公差<0.5%）
| 50mV/1000A @50Hz |
| 灵敏度温漂系数 | ＜100ppm/℃ |
|
内阻温漂系数1）
| ＜3800ppm/℃ |
| 精度 | 0.5S级 (垂直居中位置) |
|
内阻
| 40～250 Ω
|
|
位置误差2）
| ＜1% |
| 噪声 | ＜0.05mV |
| 角差 | ＜0.3°(45Hz～65Hz) |
|
线性度
| ±0.1%(1%～100%) |
| 带宽（3dB） | 1Hz～20kHz |
| 使用温度 | -40℃～+70℃ |
| 线圈横截粗细 | 6mm |
| 相对湿度 | ≤80%RH |
| 海拔 | 4000m及一下 |
| 其他要求，请与我们联系定制。 |
