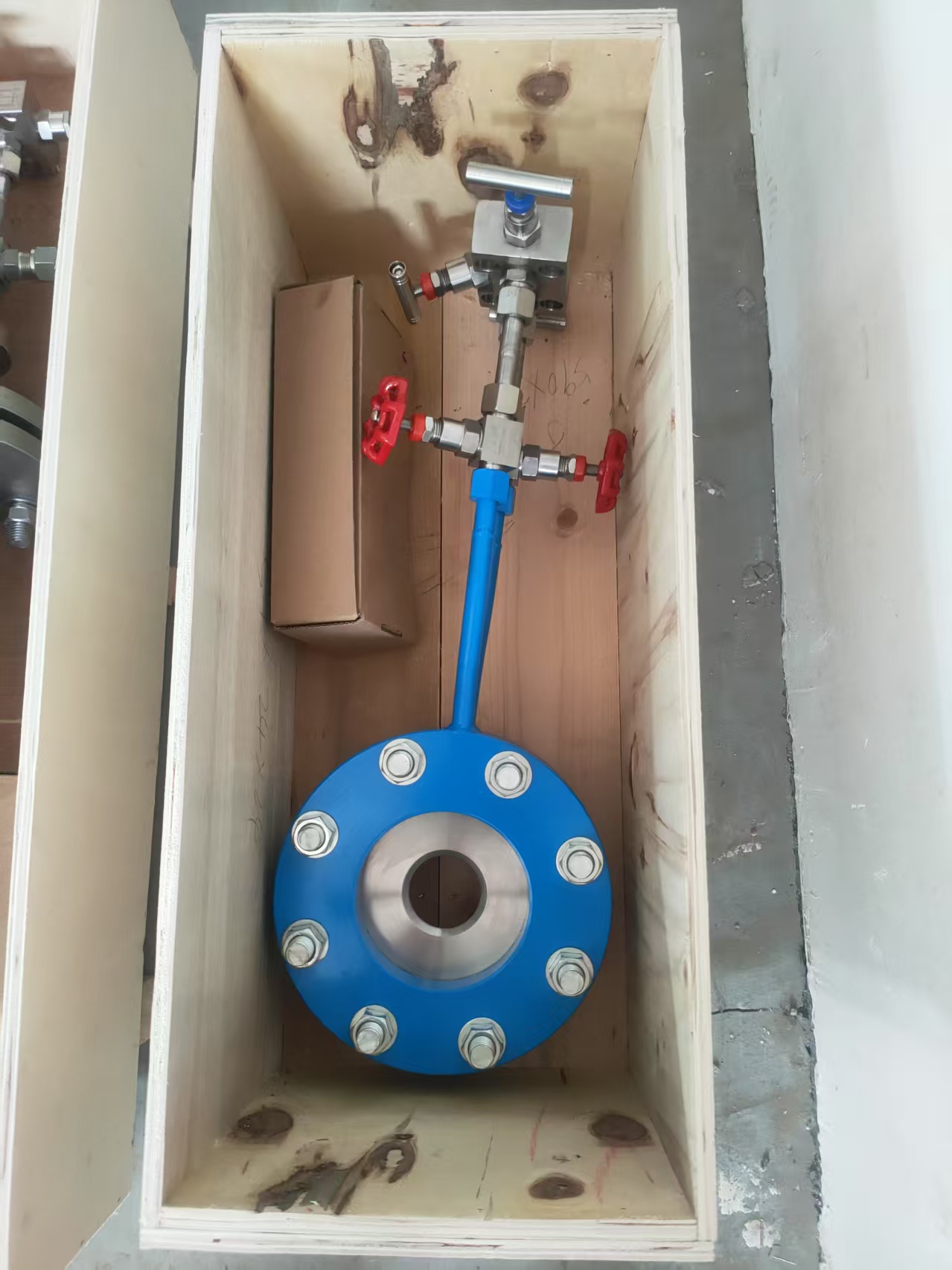

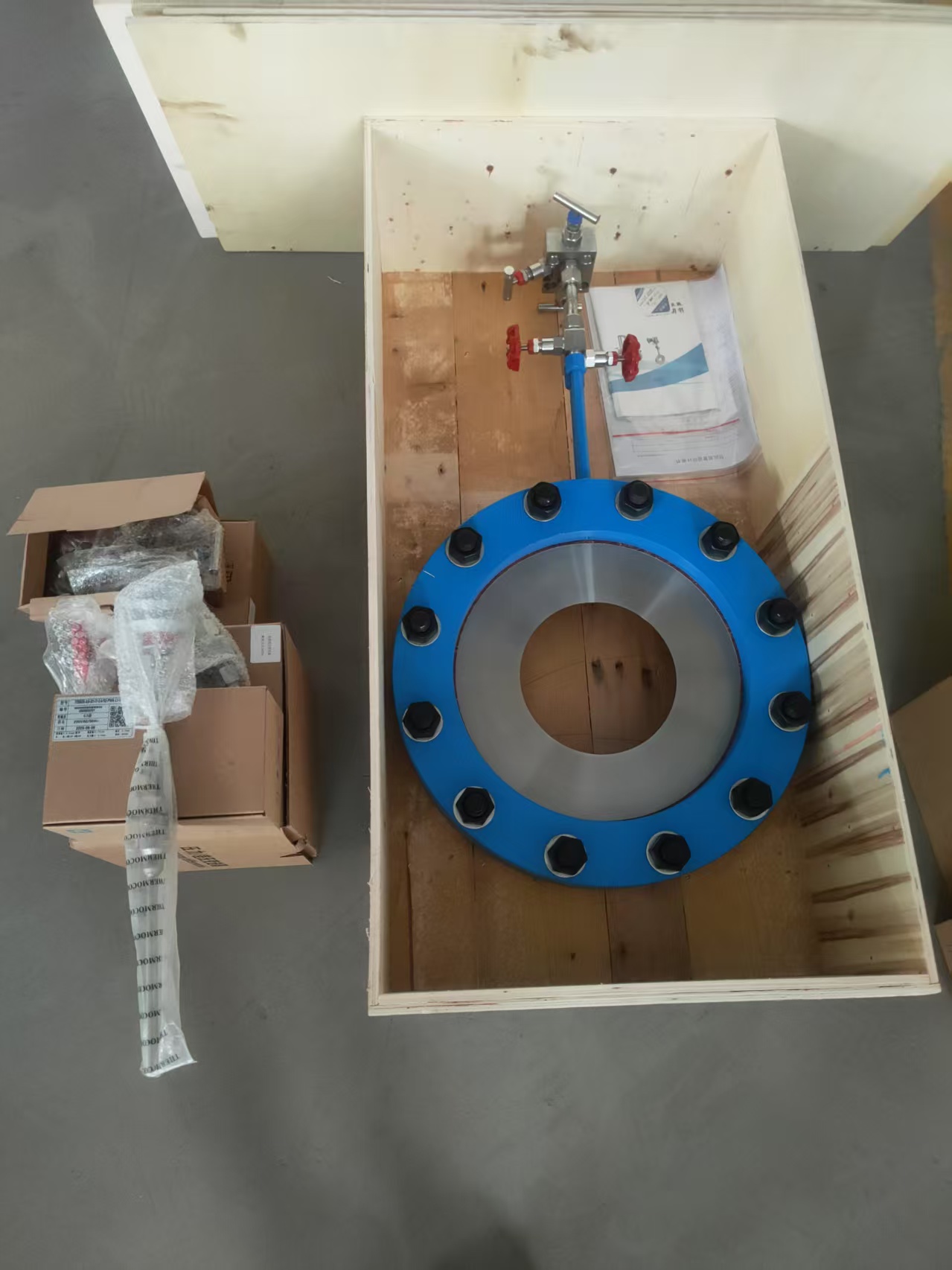

标准孔板流量计仪器

　　标准孔板流量计是一种基于差压原理的经典流量测量仪表，广泛应用于工业领域中对液体、气体和蒸汽的流量测量。以下是其核心要点：

　　1. 工作原理

　　伯努利方程与节流原理：流体通过孔板时，在节流处流速增加、静压降低，产生前后压差（ΔP），该压差与流量平方成正比。

　　流量公式：

　　\[

　　q_v = C \cdot \frac{\pi d^2}{4} \sqrt{\frac{2 \Delta P}{\rho (1 \beta^4)}}

　　\]

　　其中：

　　\( q_v \)：体积流量；

　　\( C \)：流出系数（与孔板几何形状、雷诺数相关）；

　　\( d \)：孔板开孔直径；

　　\( \beta \)：直径比（\( \beta = d/D \)，D为管道内径）；

　　\( \rho \)：流体密度。

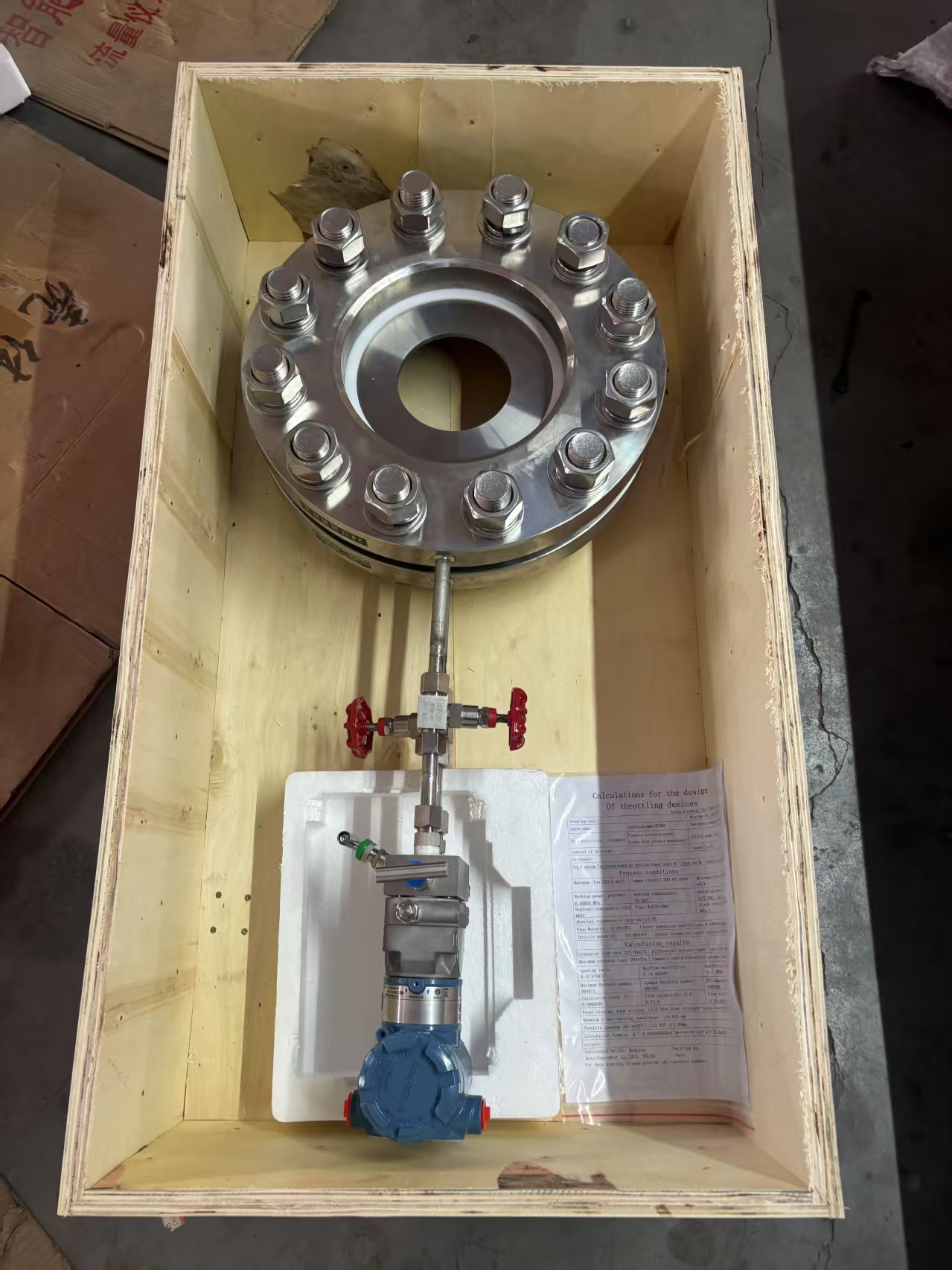

　　2. 结构组成

　　孔板：中心带圆孔的薄板，通常为不锈钢材质，入口边缘尖锐，出口呈锥形扩散。

　　取压装置：

　　角接取压（法兰或环室取压）：适用于小管径，取压口位于孔板前后端面。

　　法兰取压：取压口距孔板端面25.4mm（1英寸），常用于中等管径。

　　D D/2取压（径距取压）：上游取压口距孔板1D，下游0.5D（D为管道内径）。

　　差压变送器：将ΔP转换为电信号，配合二次仪表显示或控制流量。

　　3. 特点

　　优点：

　　结构简单、成本低、可靠性高；

　　无需外部能源，适用于高温高压介质；

　　国际标准（如ISO 5167、GB/T 2624）支持，计算成熟。

　　缺点：

　　压力损失较大（约30%~80% ΔP），能耗高；

　　量程比有限（通常3:1~5:1）；

　　对安装直管段要求严格（上游10D~50D，下游5D~10D）；

　　长期使用后孔板边缘可能磨损，需定期校验。

　　4. 安装要求

　　直管段：确保流体充分发展，避免涡流（如阀门、弯头后需足够直管段）。

　　孔板方向：入口端面需垂直于管道轴线，锐边朝向流体流入方向。

　　管道条件：内壁光滑无沉积，孔板与管道同轴度偏差≤0.01D。

　　5. 应用场景

　　介质：洁净、单相流体（气体、液体、蒸汽），不适用于高粘度或含固体颗粒介质。

　　行业：石油、化工、电力（蒸汽流量）、供水、天然气计量等。

　　6. 选型注意事项

　　参数确认：介质特性（密度、粘度）、流量范围、管道尺寸、工作温度/压力。

　　标准选择：遵循ISO 5167或AGA Report No.3（天然气）等规范。

　　附件配置：可能需要冷凝器（蒸汽）、隔离器（腐蚀性介质）或温压补偿（气体）。

　　7. 维护与校验

　　定期检查：孔板边缘磨损、取压口堵塞、密封泄漏。

　　校准：通过实验室标定或在线比对，修正流出系数C。

　　如需更详细的计算或选型指导，可进一步提供具体工况参数（如管径、介质、流量范围等）。
