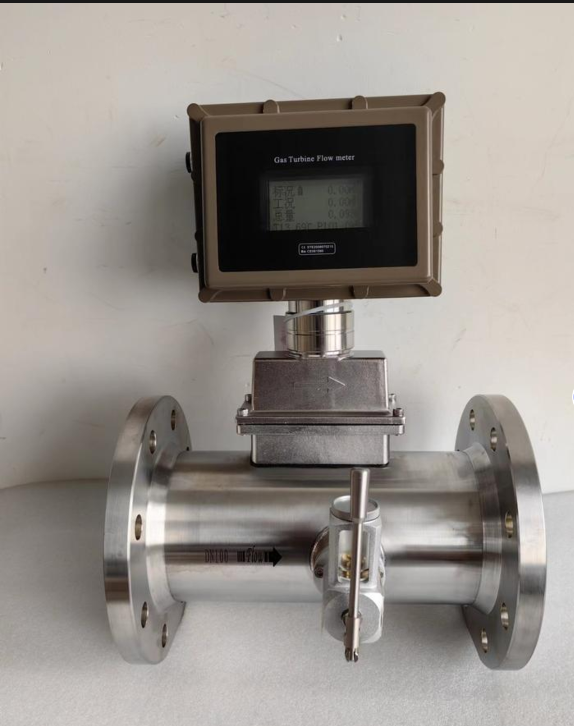

液体气体涡轮流量计

　　涡轮流量计是一种广泛应用于工业领域的速度式流量测量仪表，主要用于测量液体或气体的瞬时流量和累计流量。其工作原理基于流体流动驱动涡轮旋转，通过检测转速来推算流量。以下是关于涡轮流量计的详细介绍：

　　一、工作原理

　　1. 涡轮旋转：当流体通过流量计时，冲击涡轮叶片，推动涡轮旋转。

　　2. 转速与流量关系：涡轮转速与流体流速（流量）成正比，即流量越大，转速越快。

　　3. 信号转换：通过磁电感应或光电传感器检测涡轮转速，转换为电脉冲信号（频率信号），再经变送器处理输出标准信号（如4 20mA）或直接显示流量值。

　　二、主要结构

　　1. 涡轮转子：核心部件，通常由轻质材料（如塑料、铝合金）制成，叶片数量及角度影响测量精度。

　　2. 轴承系统：支撑涡轮旋转，需耐磨损、耐腐蚀（如碳化钨轴承）。

　　3. 信号检测器：磁电线圈或霍尔元件，用于捕捉涡轮旋转产生的脉冲。

　　4. 壳体：保护内部结构，材质需适应流体特性（如不锈钢、铸铁）。

　　三、特点与优势

　　高精度：可达±0.5%~±1%的测量精度，适用于贸易结算。

　　宽量程比：通常10:1，部分型号可达20:1。

　　响应快：适合动态流量测量。

　　输出信号稳定：脉冲信号抗干扰能力强。

　　低压损：结构设计对流体的阻力较小。

　　四、应用场景

　　1. 液体测量：水、石油、化工液体（需注意粘度影响）。

　　2. 气体测量：天然气、压缩空气（需温压补偿）。

　　3. 行业：石油化工、水处理、食品医药、能源计量等。

　　五、选型注意事项

　　1. 流体性质：粘度、清洁度（高粘度流体会降低精度，需选型补偿）。

　　2. 流量范围：确保工作流量在仪表量程的30%~70%之间。

　　3. 压力与温度：选择耐压、耐温等级匹配的型号。

　　4. 安装要求：需保证足够直管段（D后5D，D为管径），避免振动和气泡影响。

　　六、局限性

　　不适用于高粘度流体：粘度＞5cP时误差增大。

　　对杂质敏感：固体颗粒可能损坏轴承，需加装过滤器。

　　需定期维护：轴承磨损需校准或更换。

　　七、维护与故障处理

　　定期润滑：延长轴承寿命（部分型号免维护）。

　　检查过滤器：防止堵塞。

　　零点校准：长期使用后可能需重新标定。

　　常见故障：

　　无信号输出：检查传感器或电源。

　　读数偏差：检查轴承磨损或流体含气。

　　八、与其他流量计对比

　　| 类型 | 涡轮流量计 | 电磁流量计 | 涡街流量计 |

　　| ------------| ------------ -| ------------ -| -----------------|

　　| 适用流体 | 低粘度液体/气体 | 导电液体 | 液体/气体/蒸汽 |

　　| 精度 | 高（±0.5%） | 高（±0.3%） | 中等（±1%） |

　　| 压损 | 低 | 无 | 中等 |

　　| 成本 | 中等 | 较高 | 较低 |

　　九、发展趋势

　　智能化：集成温度、压力补偿，直接输出标况流量。

　　无线传输：支持IoT远程监控。

　　新材料：陶瓷轴承提升耐腐蚀性。

　　如需更具体的选型或应用建议，可提供流体参数（如粘度、流量范围）和工况条件进一步分析。
