| 最大阻值 |
1MΩ |
生产产地 |
深圳市 |
| 材质 |
模压 |
阻值4 |
1KΩ |
| 阻值 |
10Ω |
阻值2 |
200Ω |
| 耐电压 |
6000V |
品牌 |
华鑫欧 |
| 外形 |
片状 |
允许误差 |
±1%±5% |
| 最低阻值 |
0.1Ω |
阻值7 |
500KΩ |
| 制作工艺 |
模压 |
阻值1 |
100Ω |
| 生产厂家 |
深圳市华鑫欧电子有限公司 |
|
RTP厚膜无感电阻
功率型 厚膜 无感 电阻器 Power type Thick film Non inductive Resistor
35WS 表面贴装（SMD）TO-263 模压封装
35WS Surface mount (SMD) TO-263 molded package

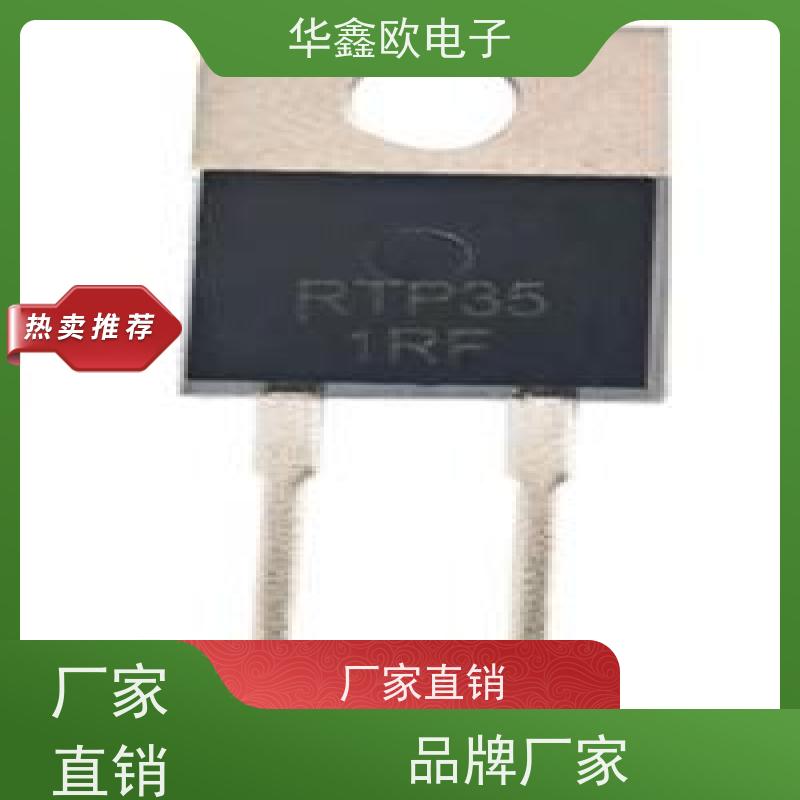

35W TO-220 功率型封装
35W TO-220 power type package
50W TO-220 模压塑封包装
50W TO-220 Molded plastic packaging

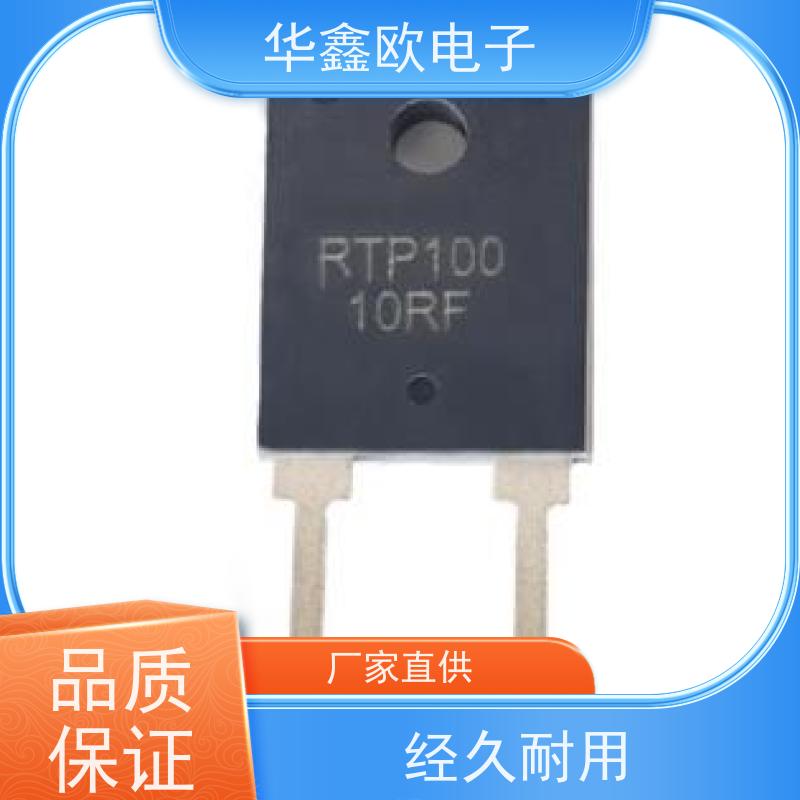

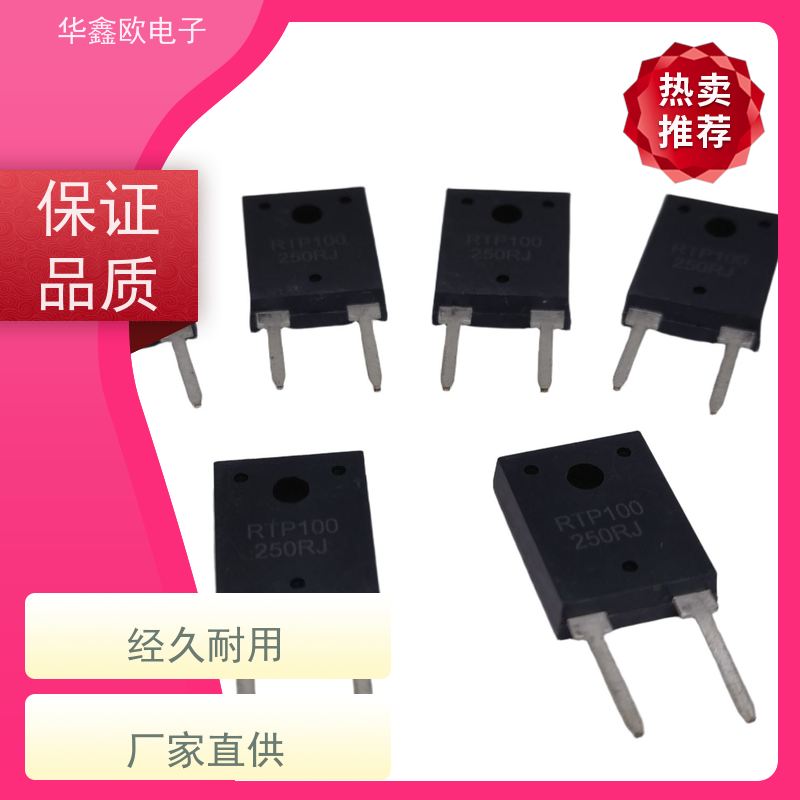

100W TO-247 模压塑封包装
100W TO-247 molded plastic packaging

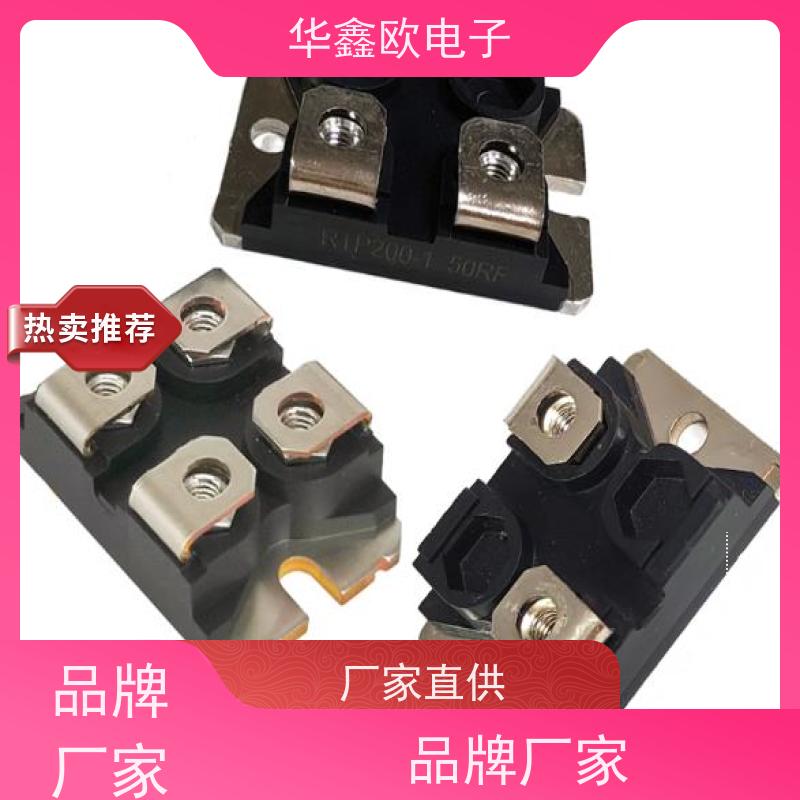

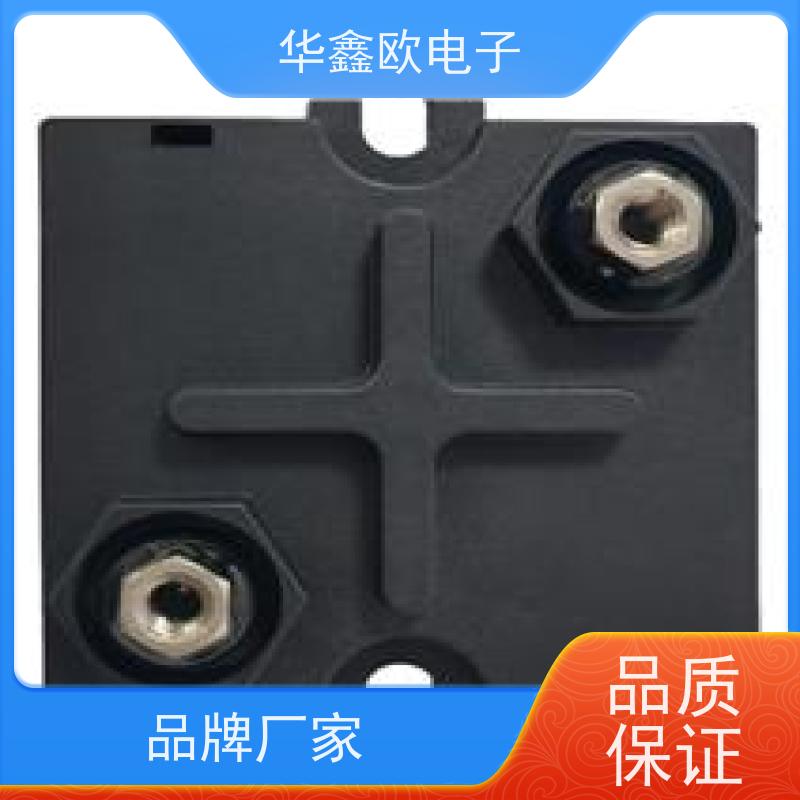

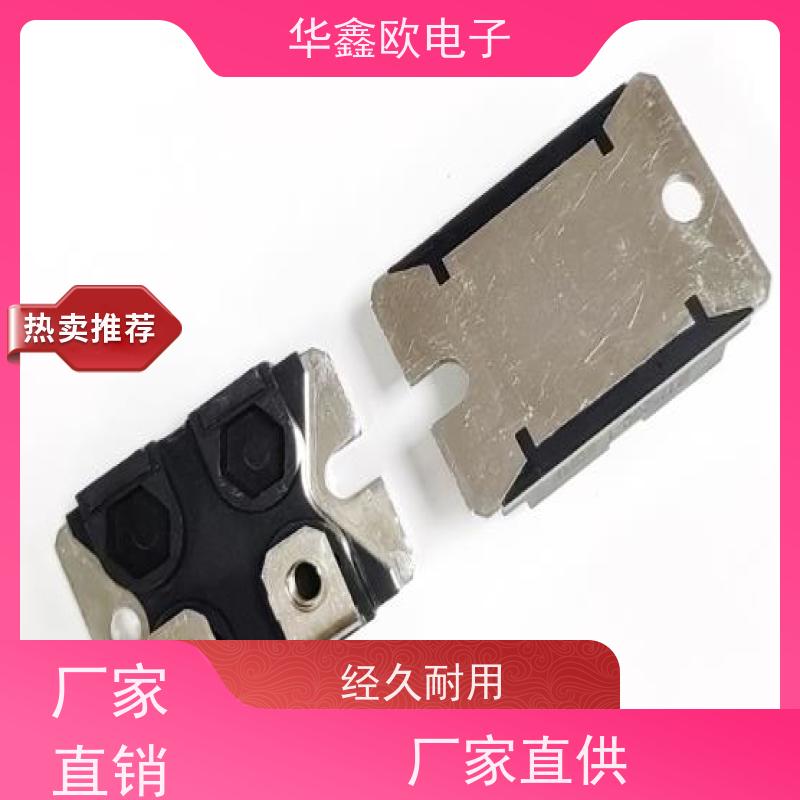

200W SOT-227 标准封装
200W SOT-227 standard packaging
保护性高的模压塑胶封外盒，且易于安装
Highly protective molded plastic outer box, and easy to install
应用范围：
开关电源、减震器电路、射频功率放大器、电压调节、交换式电源供应、自动化控制器、不间断电源、电源
供应器的入口端、荧幕映像管的功率负载及泄放电阻、低能量脉冲负载、电压整流器、缓冲电路器、UPS 等...
Switching power supply, shock absorber circuit, RF power amplifier, voltage regulation, exchange power supply, automation controller, uninterruptible power supply, inlet end of power supply, power load and discharge resistor of screen image tube, low-energy pulse load, voltage rectifier, buffer circuit UPS,etc...
产品参数：|
型号 |
功率 |
热阻 |
阻值范围 |
精度 |
工作电压 |
绝缘层耐压 |
|
|
Type |
Power |
Thermal |
Resistance |
Tolerance |
Max working |
Dielectric |
|
|
|
25℃ |
resistance |
range |
|
voltage |
Strength |
|
|
RTP35S |
35W |
4.28 |
|
|
350VDC |
|
|
|
RTP35 |
35W |
4.28 |
0.1Ω～100KΩ |
±0.5% |
350VDC |
1800VAC |
|
|
RTP50 |
50W |
2.5 |
±1% |
450VDC |
|||
|
|
|
||||||
|
RTP100 |
100W |
1.5 |
|
±5% |
700VDC |
|
|
|
RTP200 |
200W |
0.8 |
0.1Ω～1MΩ |
|
500VDC |
4000VDC |
性能指标：
|
试验项目 |
性能要求 |
试验方法 |
|
Test items |
Performance Requirement |
Test method |
|
短时间过负载 Short term overload |
△RW≤±（0.25%R+0.05） |
2VR，5S |
|
快速温度变化 Rapid temperature change |
△RW≤±（0.25%R+0.05） |
-55℃，30min/125℃，30min 5cycles |
|
寿命 Load Life |
△RW≤±（1%R+0.05） |
15℃～35℃，PR，1000h |
|
稳态湿热 Humidity （Steady states) |
△RW≤±（1%R+0.05） |
40℃，RH93±3%，24h |
|
气候顺序 Temperatur cycling |
△RW≤±（1%R+0.05） |
125℃，16h/55℃，RH93±3%， |
|
24h/-55V,2h/15～35℃，8.5KPa,1h |
|
产品类型 |
功率 |
阻值 |
精度 |
|
Product type |
Power |
Resistance |
Accuracy |
|
RTP |
100 Watts |
3R9=3.9Ω |
D：±0.5% |
|
|
|
10R=10Ω |
F：±1% |
|
|
|
20K=20KΩ |
J：±5% |
