| 功率2 |
200W |
功率特性 |
大功率 |
| 允许误差 |
5% |
保护方式 |
涂漆 |
| 引线方式 |
两端支架 |
阻值范围 |
0R1-100K |
| 频率特性 |
高频 |
额定电压 |
500V |
| 功率4 |
1000W |
外形 |
瓷管 |
| 温度系数 |
200PPM |
厂家 |
深圳市华鑫欧电子有限公司 |
| 生产交期 |
3天 |
材质 |
绕线 |
| 规格 |
50W-20000W |
|

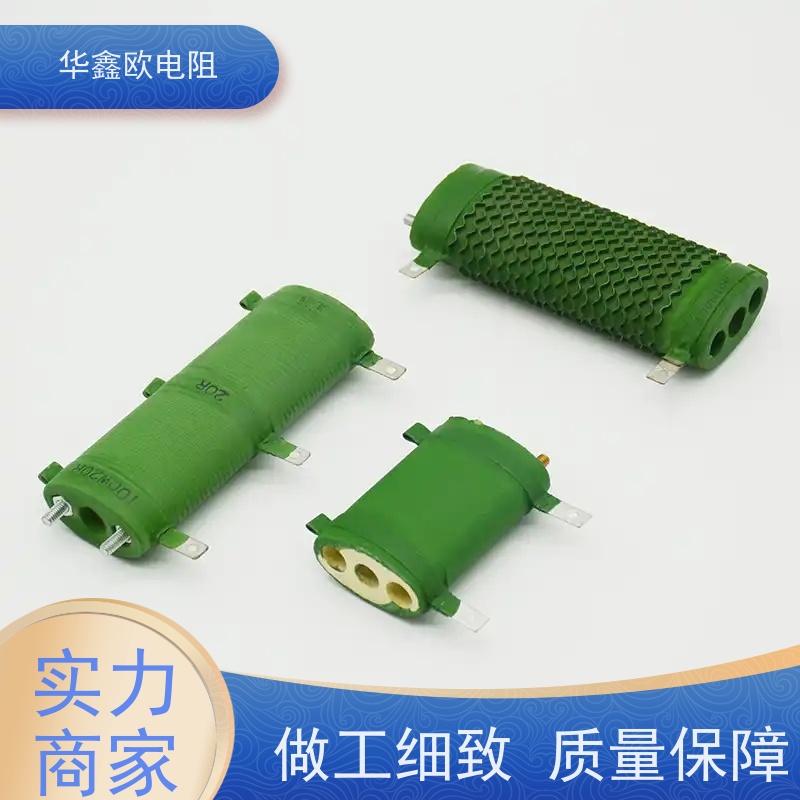

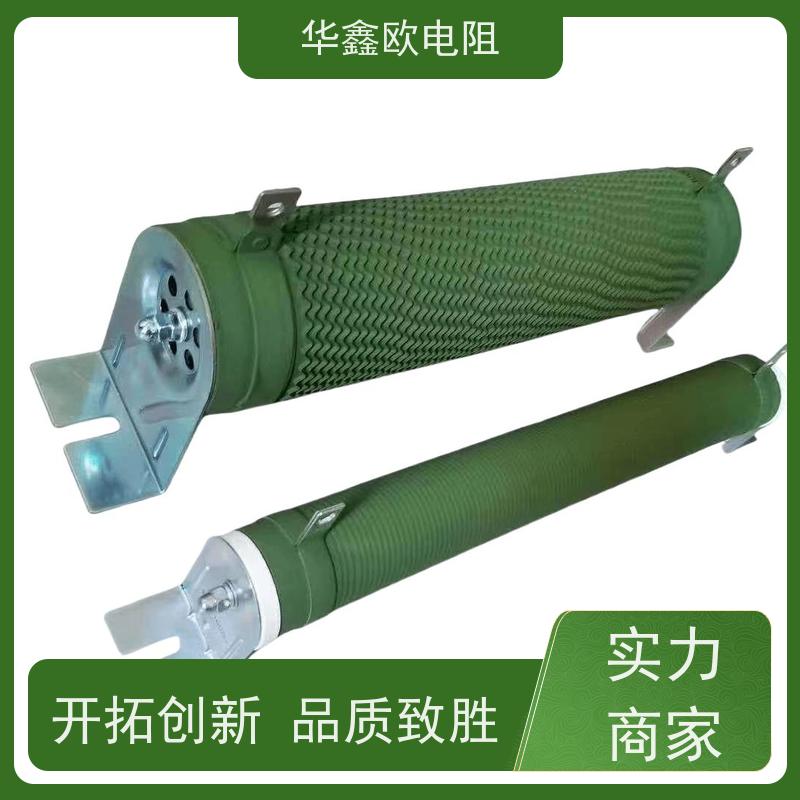

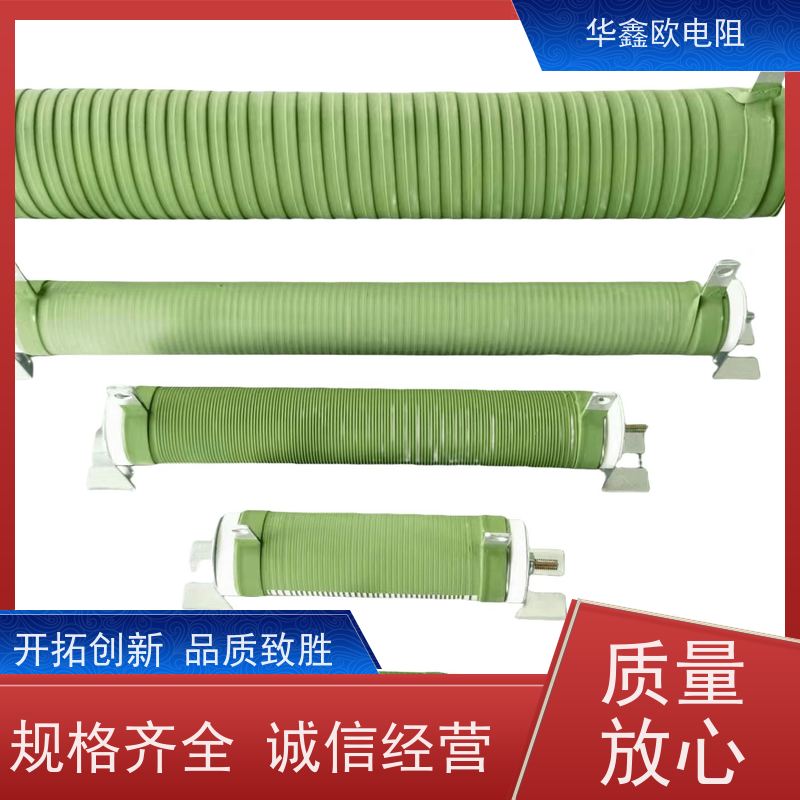

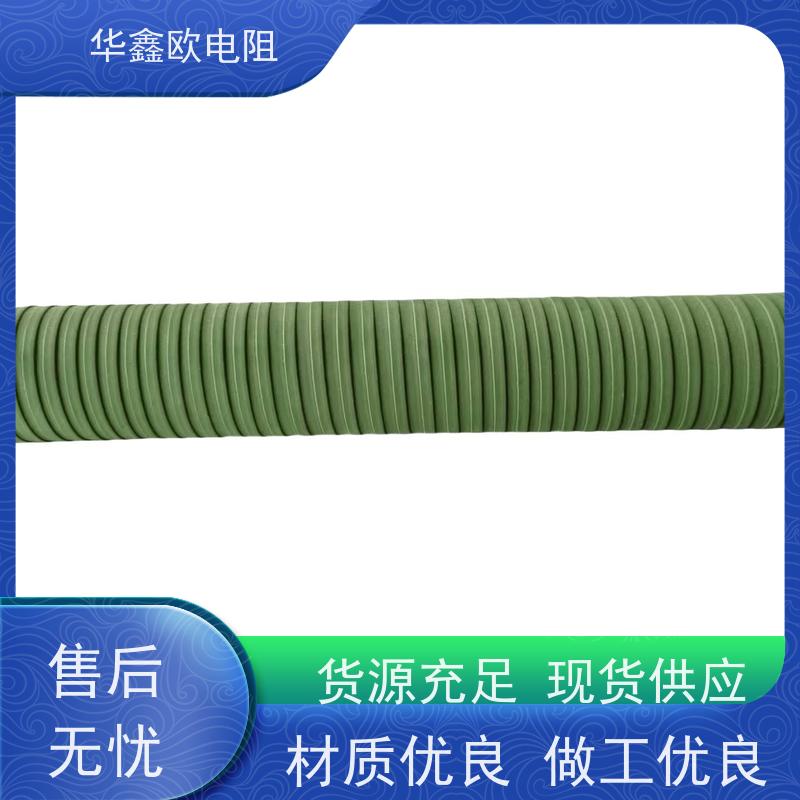

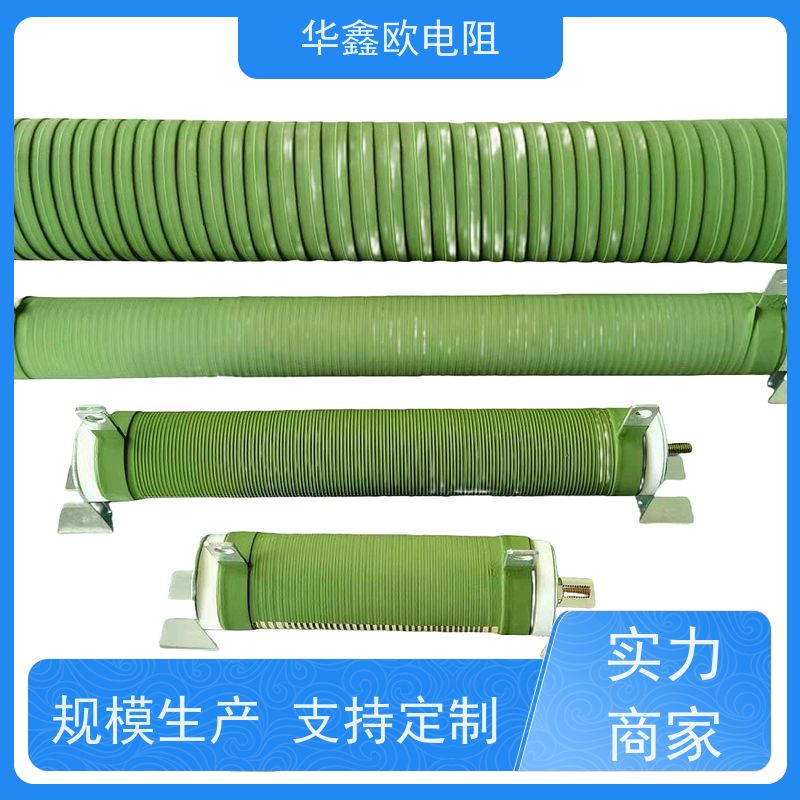

H X O 大功率瓷管波纹绕线电阻器
额定功率：50W-6000W
· 阻值范围：0R5～500RΩ
· 精度：±5%
· 电阻技术：线绕电阻
· 封装材料：纳米有机硅涂料
· 封装方式：被漆
· 工作温度范围：-55℃～+315℃
· 外型尺寸：尺寸看表格
· 应用领域：电梯、起重机、轧机、拉丝机、 离心机、负载试验
· 产品特点
RX20-T可调线绕电阻器用耐高温材料作为电阻基体，高绝缘不燃性填充料灌封，与电阻基体电阻丝及金属外壳紧密结合，具有较高的稳固性和热传导性。根据广泛的市场调研和工程试验，精心设计出自带散热片的铝合金外壳，使该电阻的散热性能远远超过传统型的同体积同功率电阻，既明显降低了电阻体的表面温升，又大大提高了耐负荷能力和长期稳定性，其使用寿命可达传统型电阻的1.5至2倍以上。
1、散热性能好、耐冲击、高稳定、寿命长。
2、体积小、功率负荷大。
3、广泛用于变频器、电梯、船舶、电机及***设备行业、负载老化测试等等多个机械行业。
4、精度范围：±5%、±10%
结构图
规格尺寸和技术指标
◆ 规格尺寸 尺寸单位：mm
|
型号 |
额定功率(W) |
外形尺寸(mm) |
||||||||||
|
L1±2 |
L2±5 |
L3±3 |
D±2 |
B±1 |
S±2 |
H±1 |
H1±3 |
N±2 |
Φd±1 |
T±0.5 |
||
|
RX20 |
50W |
90 |
112 |
134 |
28 |
6 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
|
80W |
140 |
162 |
184 |
28 |
6 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
|
|
100W |
170 |
204 |
226 |
28 |
6 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
|
|
150W |
215 |
204 |
226 |
28 |
6 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
|
|
200W |
267 |
288 |
310 |
28 |
6 |
27 |
28 |
62 |
9 |
4.5 |
1.2 |
|
|
300W |
267 |
278 |
300 |
40 |
6 |
40 |
41 |
82 |
12 |
5.5 |
2.0 |
|
|
400W |
330 |
322 |
344 |
50 |
6 |
40 |
41 |
82 |
12 |
5.5 |
2.0 |
|
|
500W |
330 |
322 |
344 |
50 |
6 |
48 |
45 |
95 |
14 |
6.5 |
2.0 |
|
|
800W |
430 |
340 |
362 |
50 |
6 |
70 |
69 |
132 |
16 |
6.5 |
2.0 |
|
|
1000W |
430 |
340 |
362 |
60 |
7 |
70 |
69 |
132 |
16 |
6.5 |
2.0 |
|
|
1500W |
430 |
438 |
460 |
70 |
7 |
70 |
69 |
132 |
16 |
6.5 |
2.0 |
|
|
2000W |
430 |
438 |
460 |
80 |
7 |
70 |
69 |
132 |
16 |
6.5 |
2.0 |
|
|
2500W |
500 |
518 |
540 |
70 |
7 |
70 |
69 |
132 |
16 |
6.5 |
2.0 |
|
|
3000W |
430 |
478 |
500 |
100 |
7 |
80 |
79 |
142 |
16 |
6.5 |
2.0 |
|
|
3500W |
430 |
458 |
480 |
100 |
7 |
90 |
89 |
152 |
16 |
6.5 |
2.0 |
|
|
4000W |
500 |
458 |
480 |
100 |
7 |
100 |
99 |
152 |
16 |
6.5 |
2.0 |
|
|
5000W |
600 |
558 |
580 |
100 |
7 |
100 |
99 |
152 |
16 |
6.5 |
2.0 |
|
|
6000W |
600 |
658 |
680 |
100 |
7 |
100 |
99 |
152 |
16 |
6.5 |
2.0 |
|
*备注 客户有特殊要求，可以协商定制。
技术指标
|
型号 |
额定功率(W) |
阻值范围(Ω) |
阻值允许偏差(%) |
***工作电压(V) |
耐电压(V) |
温度系数(PPM/℃) |
|
RX20-T |
50W |
0.5～4.3 |
J(±5%) |
√PR |
1500 |
±250 |
|
80W |
0.5～5.1 |
|||||
|
100W |
0.5～6.2 |
|||||
|
150W |
0.5～8.2 |
|||||
|
200W |
1～10 |
|||||
|
300W |
1～12 |
|||||
|
400W |
1～20 |
|||||
|
500W |
1～100 |
|||||
|
800W |
1～100 |
|||||
|
1000W |
1～200 |
|||||
|
1500W |
1～200 |
|||||
|
2000W |
1～500 |
|||||
|
2500W |
1～500 |
|||||
|
3000W |
1～500 |
|||||
|
3500W |
1～500 |
|||||
|
4000W |
1～500 |
|||||
|
5000W |
1～500 |
|||||
|
6000W |
1～500 |
降功耗曲线图
性能指示
|
试验项目 |
性能要求 |
试验方法 |
|
可焊性 |
浸润面积≥95% |
焊槽法 235±5℃，2s |
|
引出端强度 |
△R≤±(1%R+0.05Ω) |
20N，30s |
|
恒定湿热 |
△R≤±(2%R+0.05Ω) |
40±2℃,93±3RH,1000h |
|
振动 |
△R≤±(1%R+0.05Ω) |
10～500Hz，0.75mmm or 98m/s2，6h |
|
碰撞 |
△R≤±(1%R+0.05Ω) |
频率 40～80 次/分 2000次 |
|
表面温升 |
≤275℃ |
施加额定功率负荷 PR |
|
室温耐久性 |
△R≤±(5%R+0.05Ω) |
室温 PR,1000h |
|
过载 |
△R≤±(2%R+0.05Ω) |
10PR,5s |
客户选型例如：RX20-T 50W 10Ω ±5% ,型号：RX20-T-50-10R-J
|
RX20-T |
50 |
10R |
J |
|
代码 |
额定功率 |
阻值 |
精度 |
|
RX20-T系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
J=±5% K=±10% |
电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
