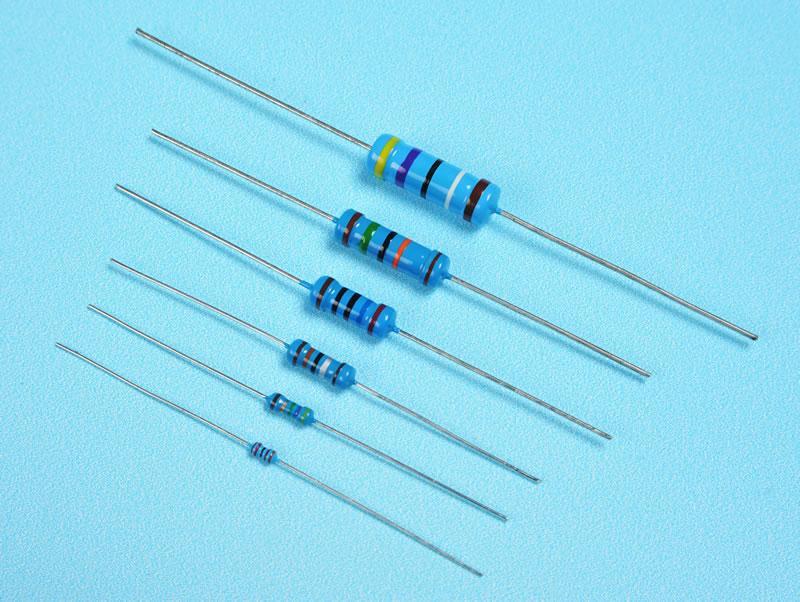

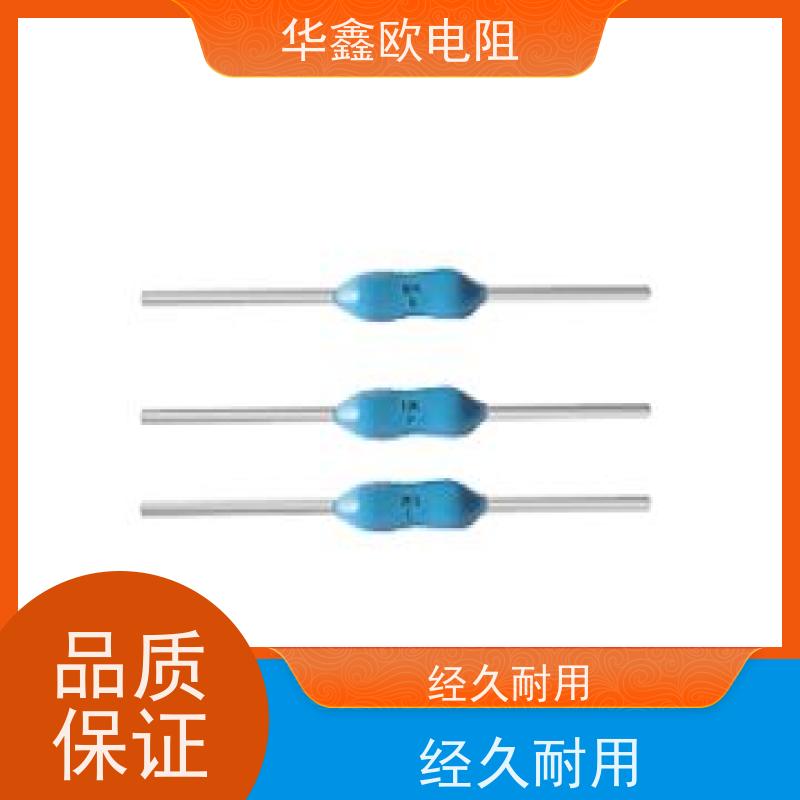

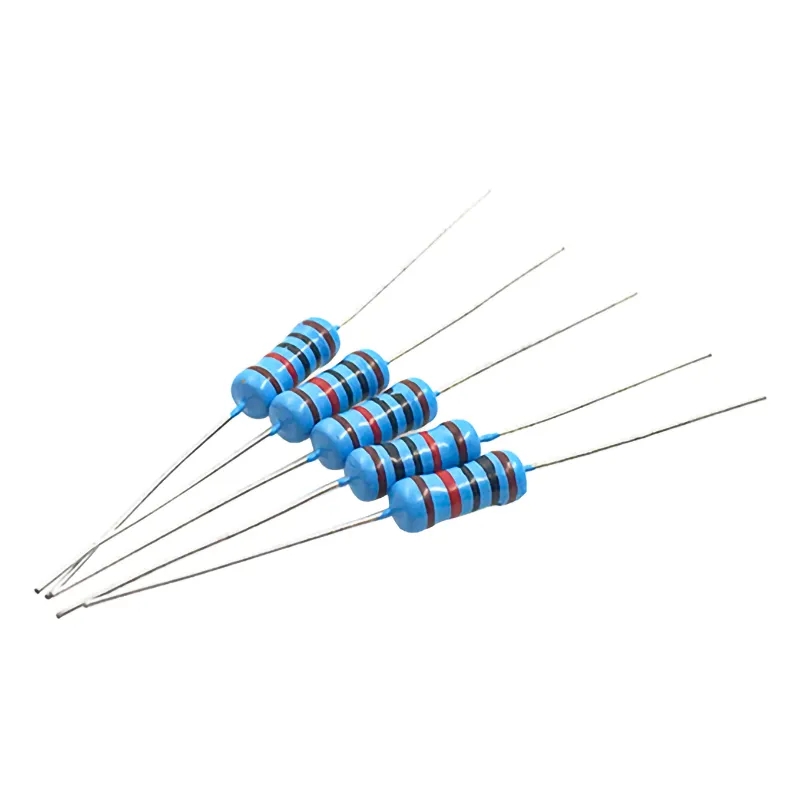

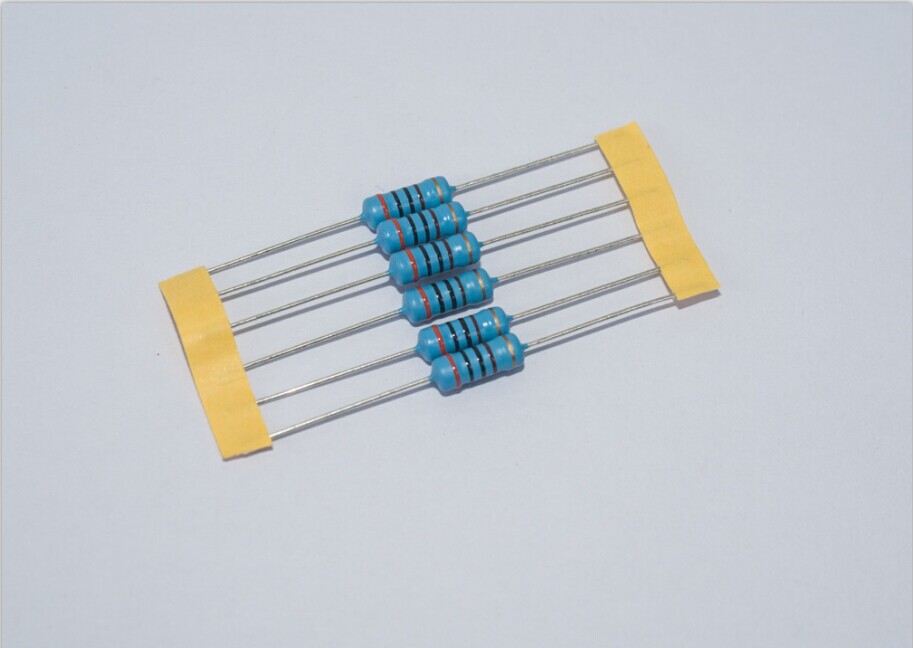

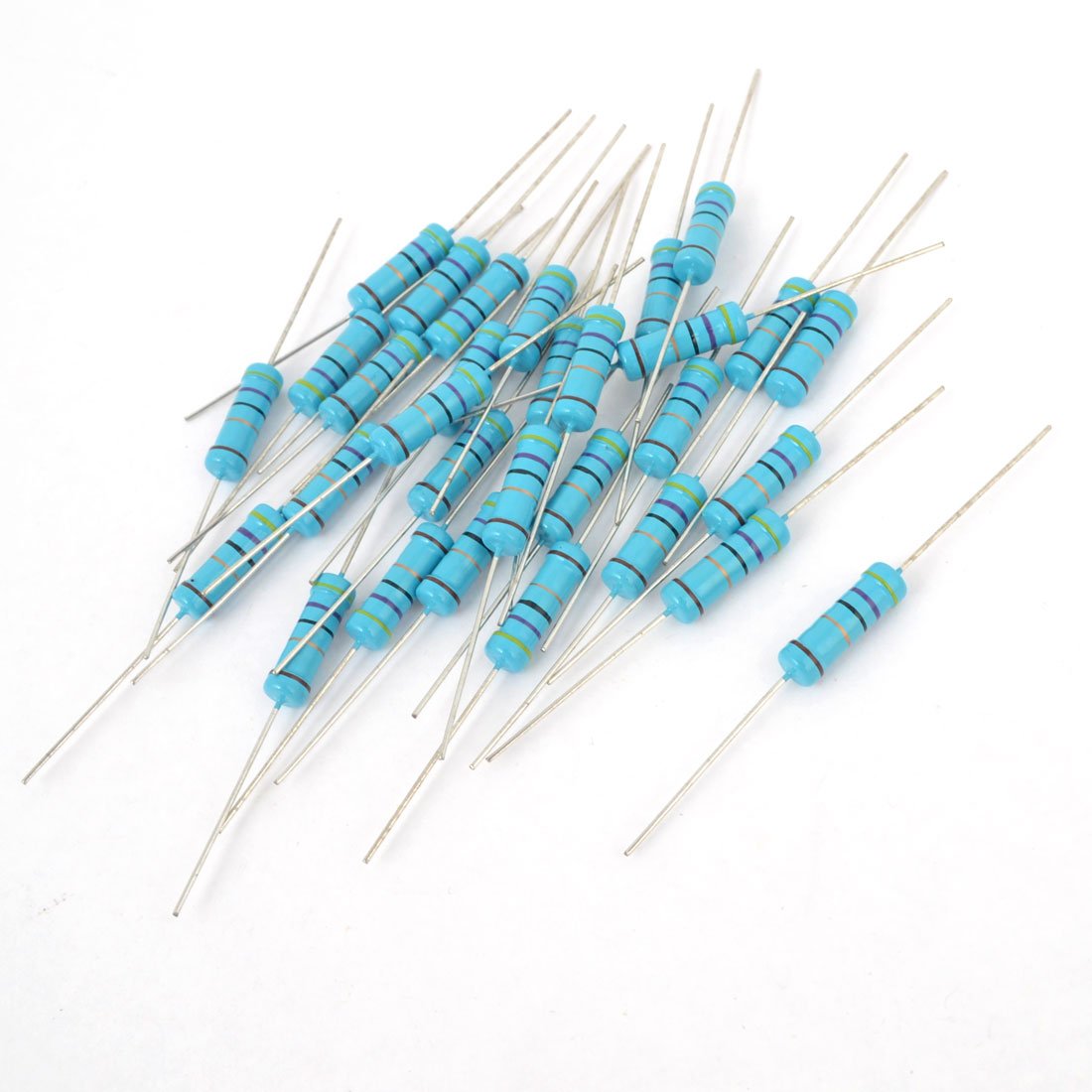

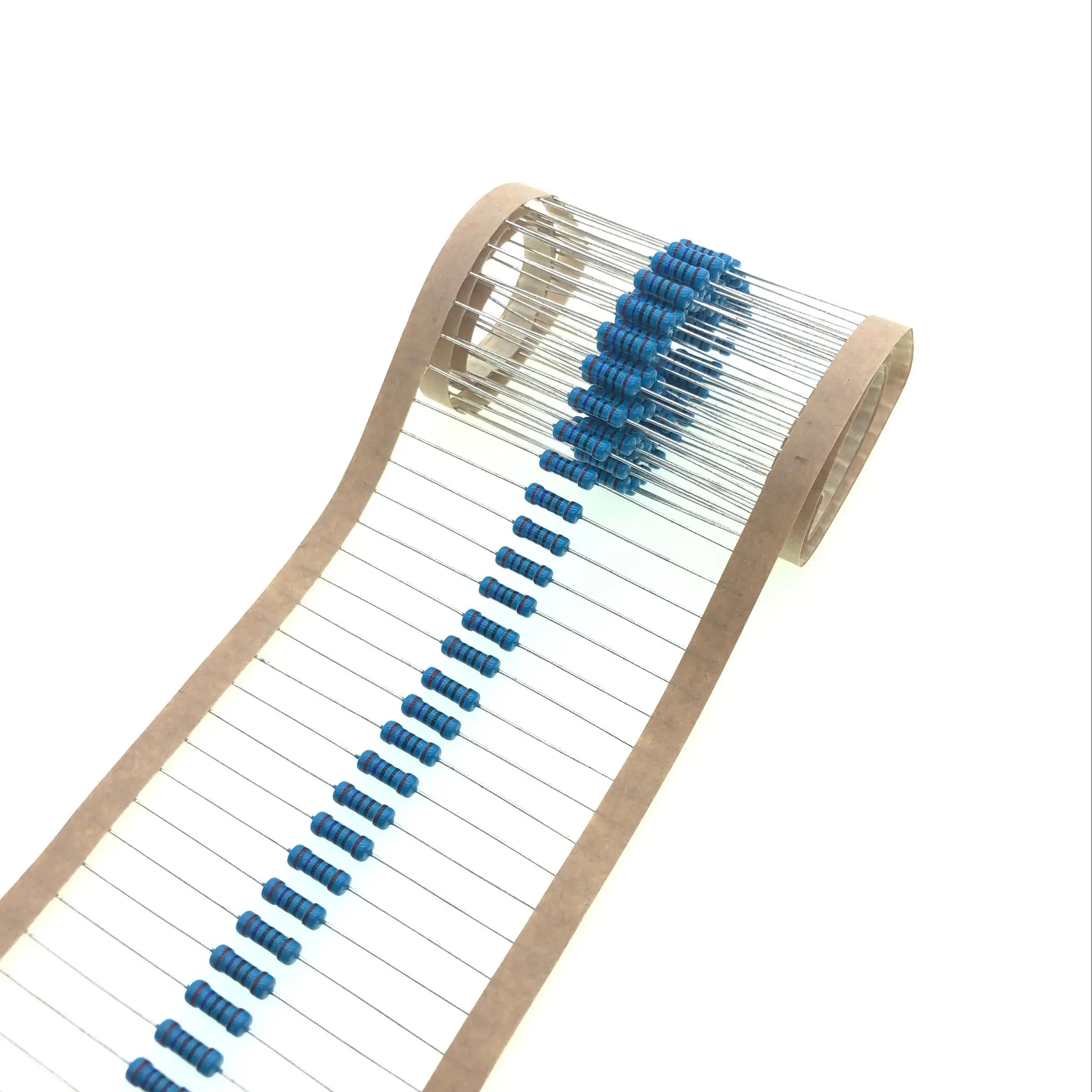

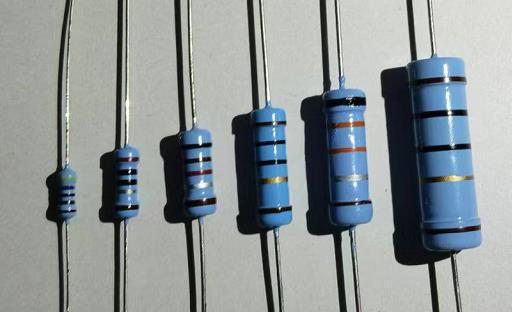

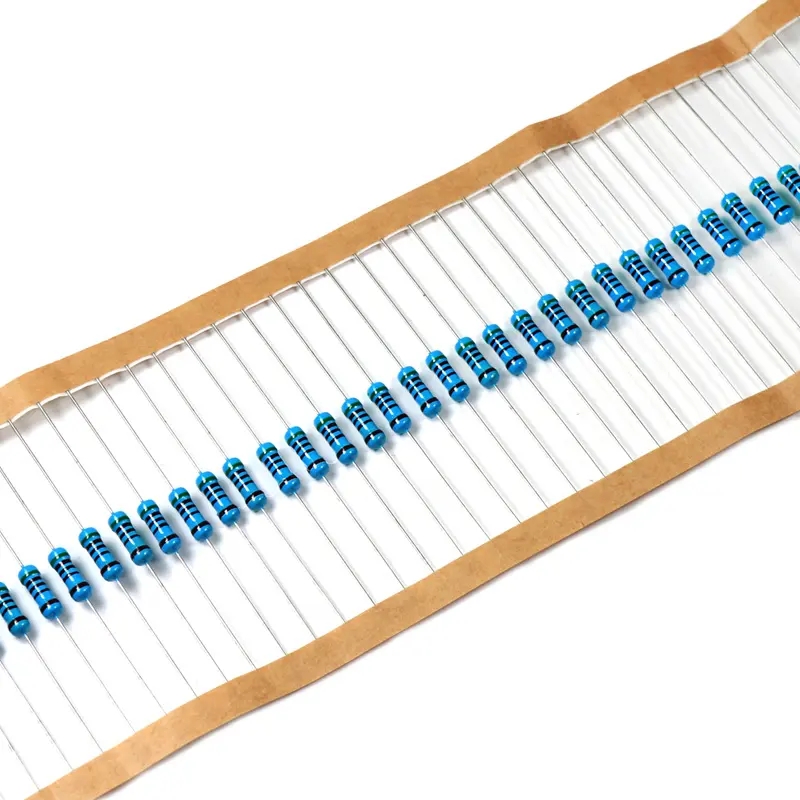

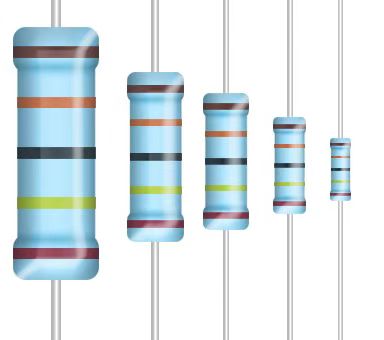

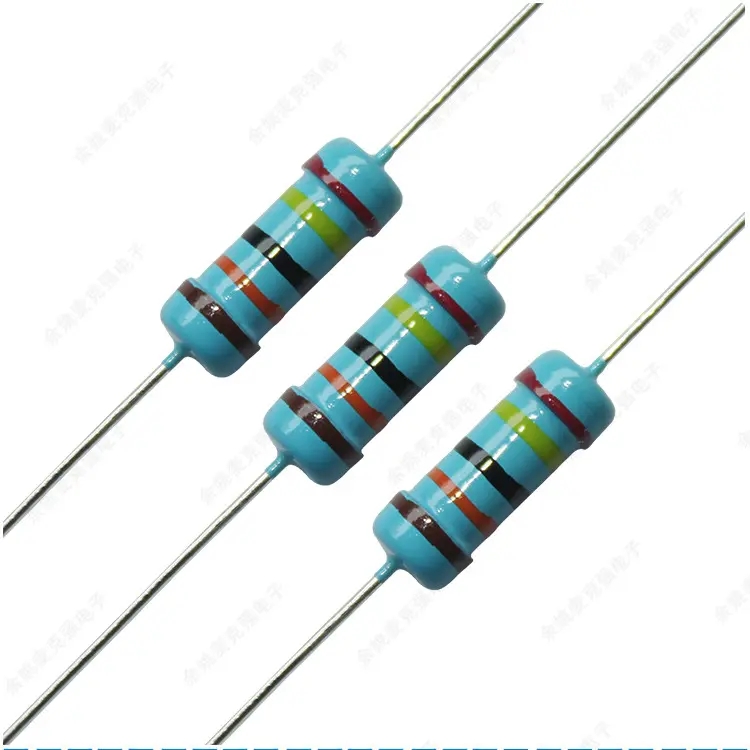

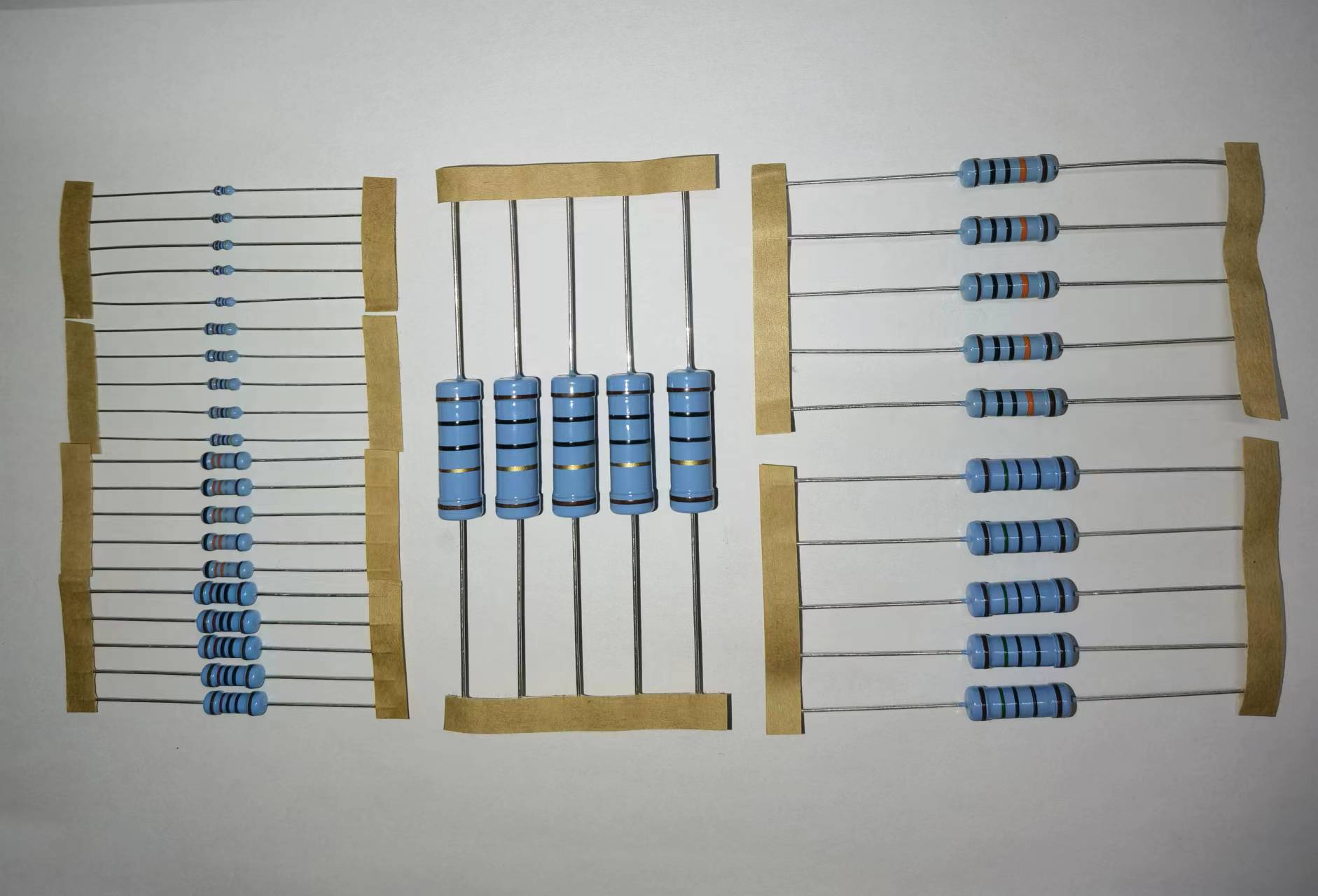

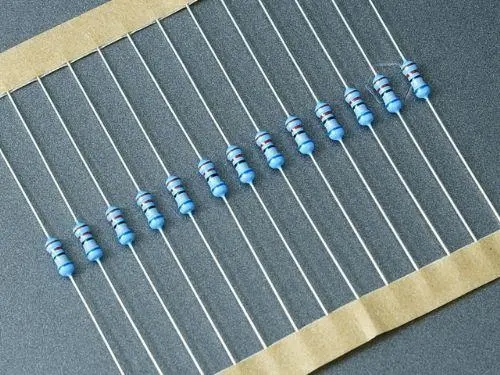

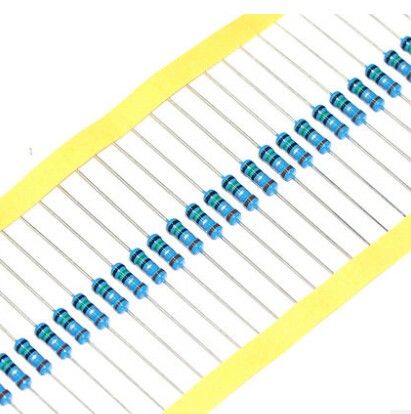

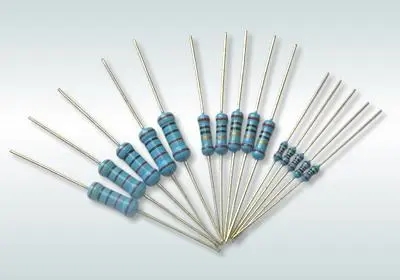

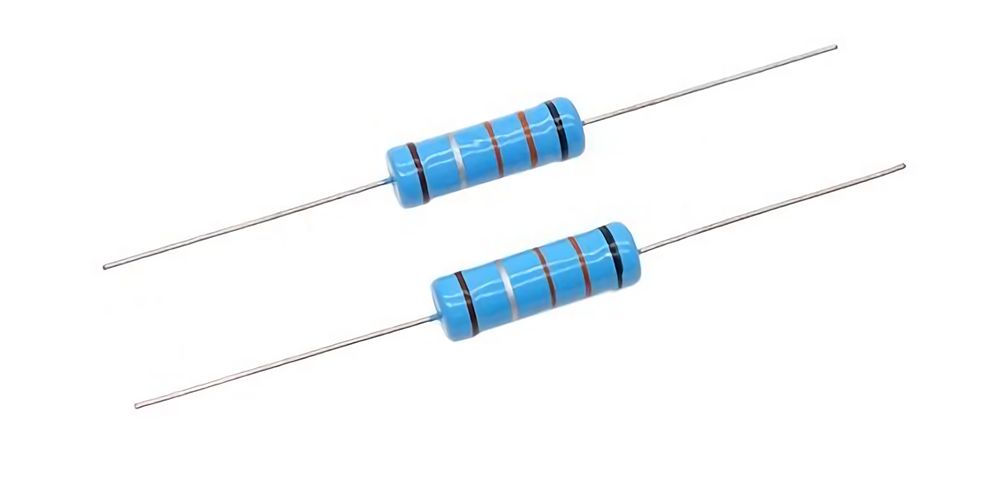

华鑫欧 交期稳定 RE精密电阻0.1% 电阻功率2W 阻值10K

型号

额定功耗
(W)

阻值范围
(Ω)

阻值允许偏差
±(%)

电阻温度系数
±(×10^-6/℃)

元件极限电压
(V)

绝缘电压
(直流或交流峰值)
(V)

1/8W

1/4WS

0.16

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

150

500

1/4W 1/2WS

0.25

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

250

500

1/2W 1WS

0.5

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

350

500

1W 2WS

1.0

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

500

500

2W 3WS

2.0

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

750

500

3W 5WS

3.0

0.1—10M

1(F).2(G)、5(J)
0.1(B).0.25(C).0.5(D)

5-100

800

500

检验项目

性能要求

检验方法

电阻温度系数

±(5-100)×10^-6/℃

-55℃_~+155℃

室温耐久性

±（1%R+0.1Ω）

V_R(或Umax）1000h

耐电压

无击穿或飞弧

V型块法，施加交流电压其峰值为绝缘电压值的
1.42倍 ，t=1min

可焊性

焊料的自由流动并与引线润湿为可焊性良好

槽温：235±5℃ 浸入时间：2±5s

过载

±（0.5%R+0.05Ω）

施加2.5V_R(或Umax) 持续时间：5S

引出端强度

±（0.5%R+0.05Ω）

拉力：；1W-3W:22.2N
弯曲：2次
扭转：180° 2次

耐焊接热

±（0.5%R+0.05Ω）

槽温：350±10℃ 浸入时间：3.5±5S

温度快速变化

±（0.5%R+0.05Ω）

-55℃/+125℃ 5次循环

振动

±（0.5%R+0.05Ω）

频率：10Hz_~500Hz 振幅：0.75mm或98m/s²(取较小者) 总持续时间：6h

气候顺序

±（1%R+0.1Ω）

干热 循环湿热(一个循环) 寒冷
低气压 循环湿热(其余循环) 直流负荷

稳态湿热

±（1%R+0.1Ω）

V=0.1√PR T=40±2℃ 相对湿度(90_~95)% 时间：56天

上限类别温度耐久性

±（1%R+0.1Ω）

V=0 T=155℃ 时间：1000h

放电试验

±20%

~68mΩ,1W-3W:100KΩ_~68mΩ 按UL1676第6.3条..施加U=10KV、电容Cd=0.001μf，脉冲周期T=5秒，共50次
