| 制作工艺 |
膜式绕线型 |
引线方式 |
轴向引出线 |
| 频率特性 |
高频 |
品牌 |
华鑫欧 |
| 保护方式 |
涂漆 |
规格 |
6W8W10W12W15W20W25W30W50W |
| 标准阻值 |
10R |
温度系数 |
200PPM |
| 外形 |
圆柱形 |
生产交期 |
5天 |
| 材质 |
绕线 |
产地 |
深圳市 |
| 厂家 |
深圳市华鑫欧电子有限公司 |
功率特性 |
大功率 |
| 源头工厂 |
是 |
|

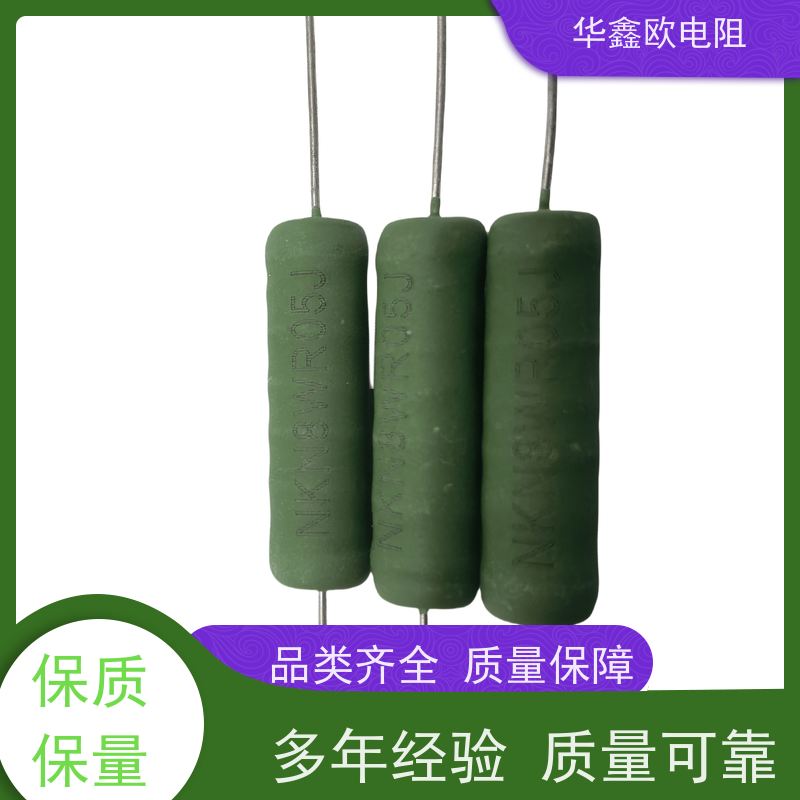

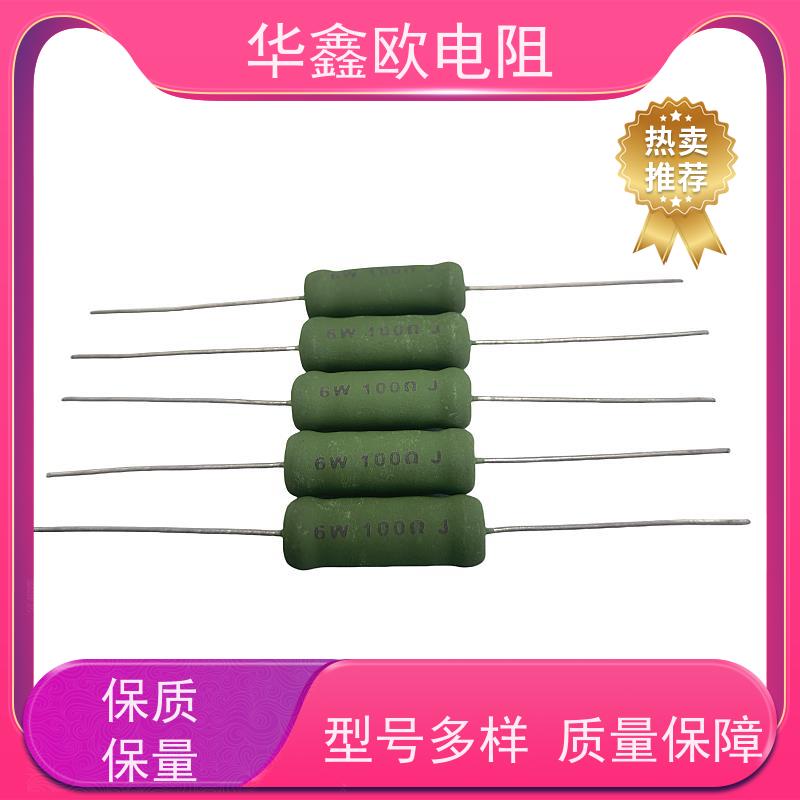

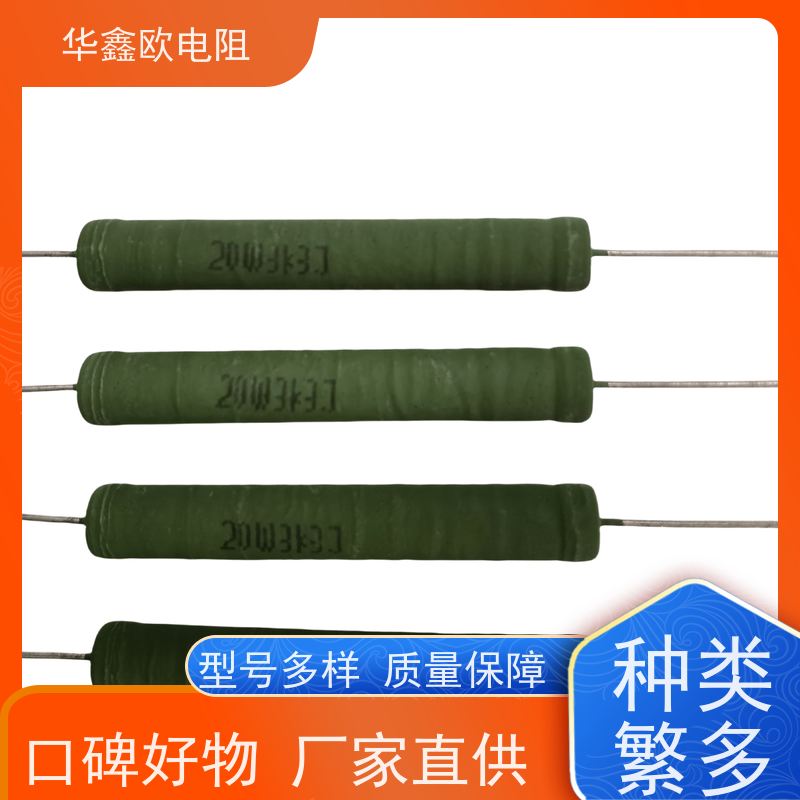

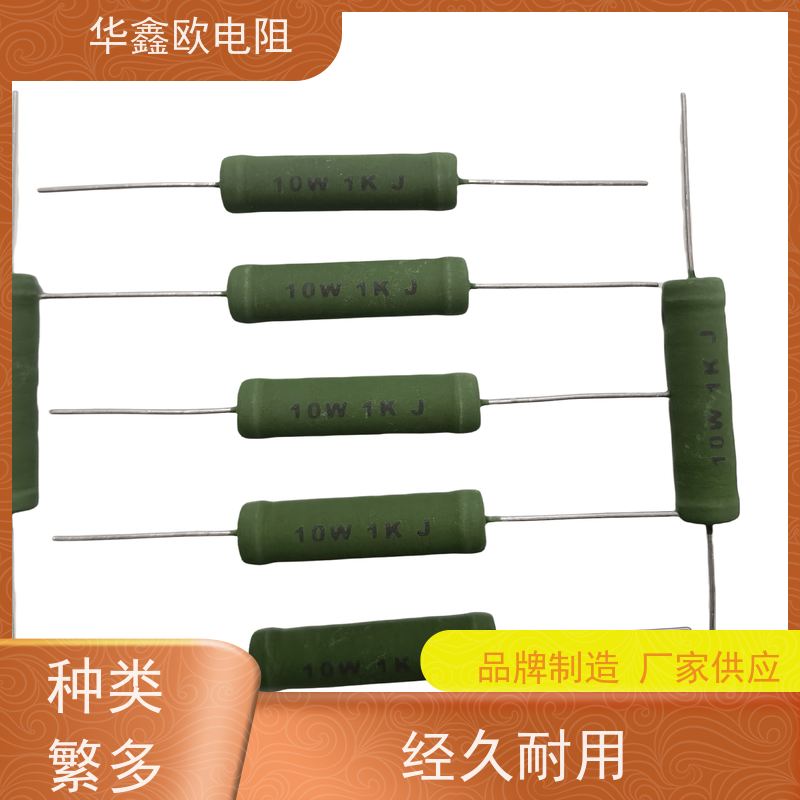

· 额定功率：10W
· 阻值范围：R1～51KΩ
· 精度：±0.1%1%2%5%
· 电阻技术：线绕电阻
· 封装材料：阻燃漆或珐琅
· 封装方式：被漆
· 工作温度范围：-55℃～+155℃
· 外型尺寸：L=35mm W=7mm
· 应用领域：电信通讯、仪器仪表
· 产品特点
1、通过***的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合，确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷，确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝，再采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型，规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。
结构图
规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
|
型号 |
额定功率(W) |
外形尺寸(mm) |
|||
|
L±2 |
D±1 |
d±0.05 |
1±3 |
||
|
RX21 |
10W |
30 |
7 |
0.8 |
25 |
*备注 客户有特殊要求，可以协商定制。
技术指标
|
型号 |
额定功率(W) |
温度系数(PPM/℃) |
阻值范围(Ω) |
额定功率 |
使用温度范围 |
|
|
0.1%、0.25%、0.5% |
1%、3%、5% |
|||||
|
RX21 |
10W |
±25，±50，±100，±250 |
R1～51K |
R1～51K |
±70℃ |
-55℃～+155℃ |
降功耗曲线图
性能指示
|
试验项目 |
性能要求 |
试验方法 |
|
|
短时间过负载 |
△R≤±(1%R+0.05Ω) |
10V，5S |
|
|
温度快速变化 |
△R≤±(1%R+0.05Ω) |
55℃/275℃，30min 5cycle |
|
|
耐焊接热 |
△R≤±(1%R+0.05Ω) |
125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h |
|
|
气候顺序 |
△R≤±(5%R+0.1Ω) |
350±10℃,3.5+0.5s |
|
|
70℃耐久性 |
△R≤±(5%R+0.1Ω) |
70±2℃,PR,1000h |
|

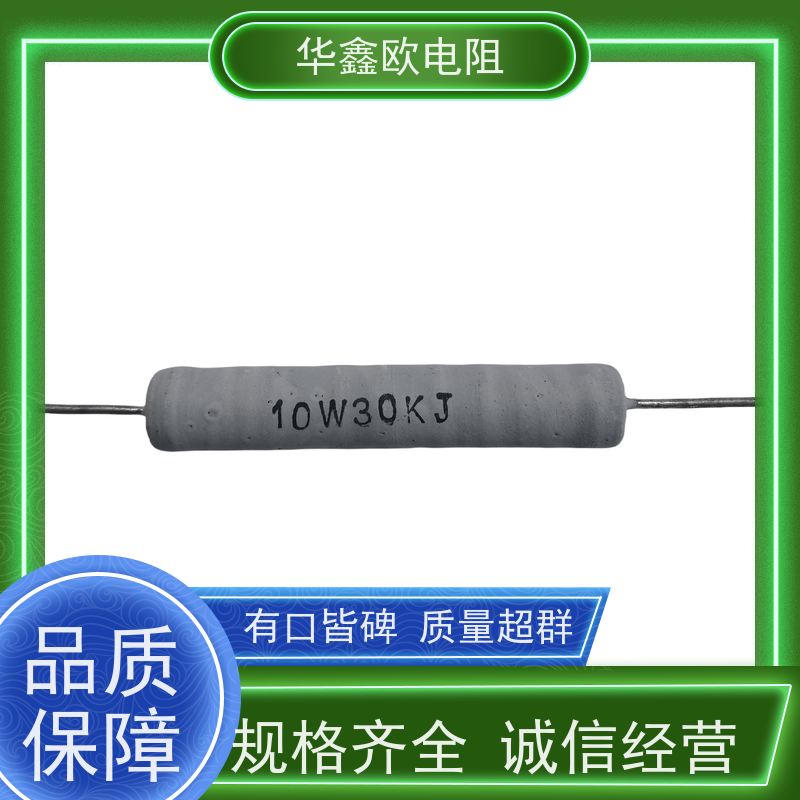

客户选型例如：RX21 10W 30KΩ ±1% 温度系数为±100PPM/℃,型号：RX21-10-30KR-FK；低电感，在型号中加入字母N，例如： N RX21-10-30KR-FK
|
RX21 |
10 |
30KR |
J |
B |
|
代码 |
额定功率 |
阻值 |
精度 |
温度系数 |
|
RX21系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
B=±0.1% C=±0.25% D=±0.5% F=±1% H=±3% J=±5% |
L=±250PPM B=±200PPM K=±100PPM Y=±50PPM |
电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
