| 允许误差 |
5% |
功率特性 |
大功率 |
| 频率特性 |
高频 |
阻值6 |
100R |
| 制作工艺 |
线绕 |
品牌 |
华鑫欧 |
| 外形 |
长方体 |
型号 |
SQM |
| 阻值5 |
68R |
产地 |
深圳市 |
| 温度系数 |
200PPM |
型号1 |
RX27-5 |
| 标准阻值 |
10R |
材质 |
线绕 |
| 阻值 |
10R |
|

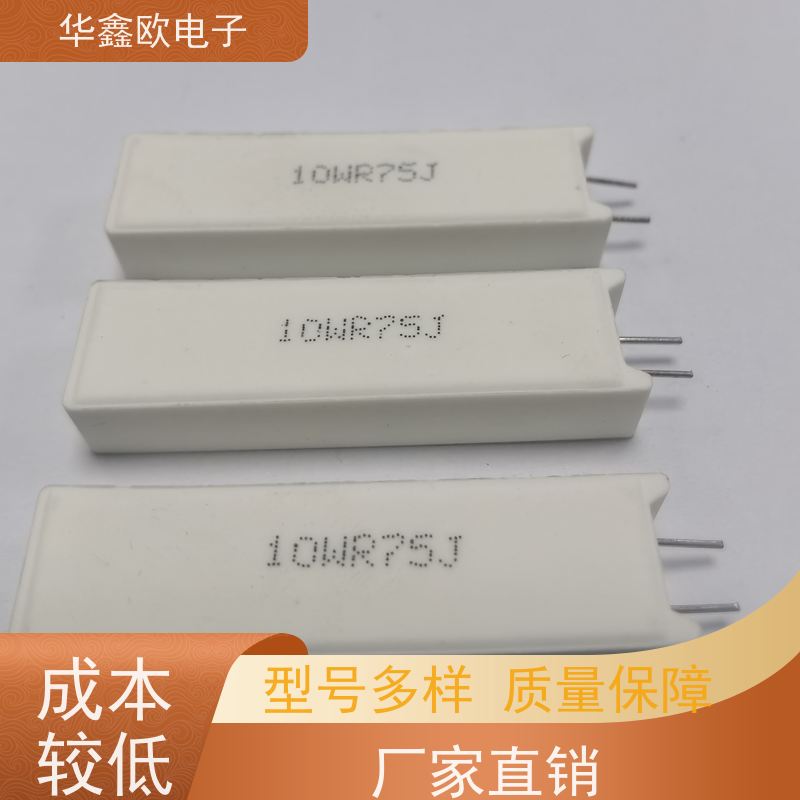

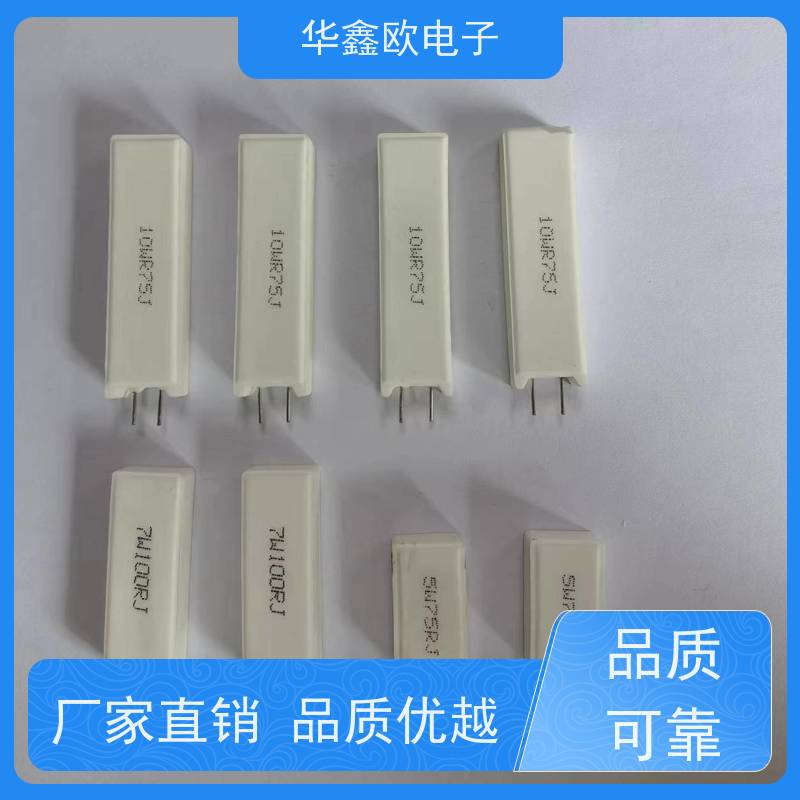

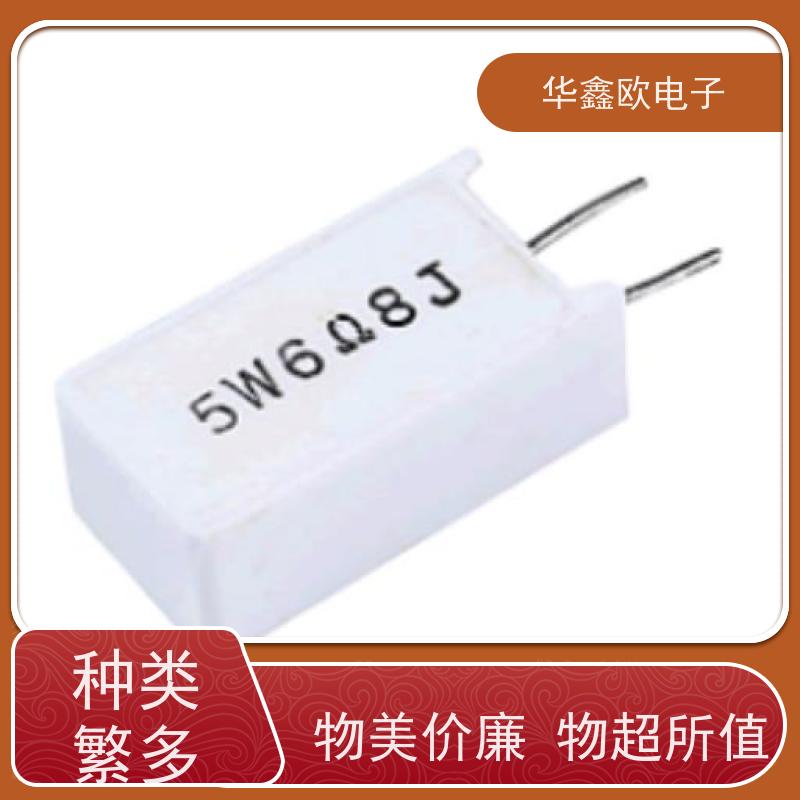

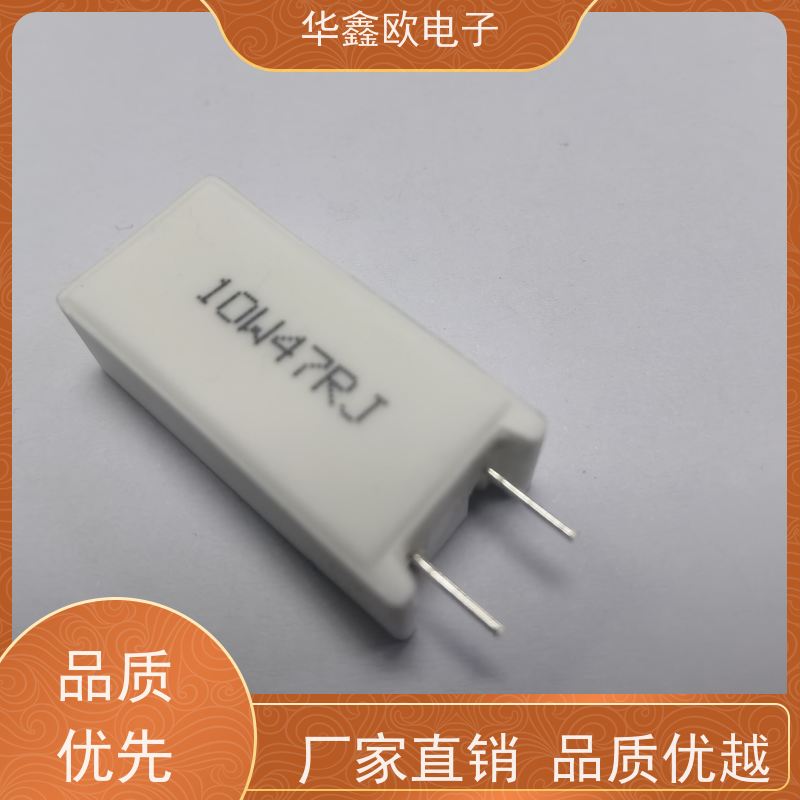

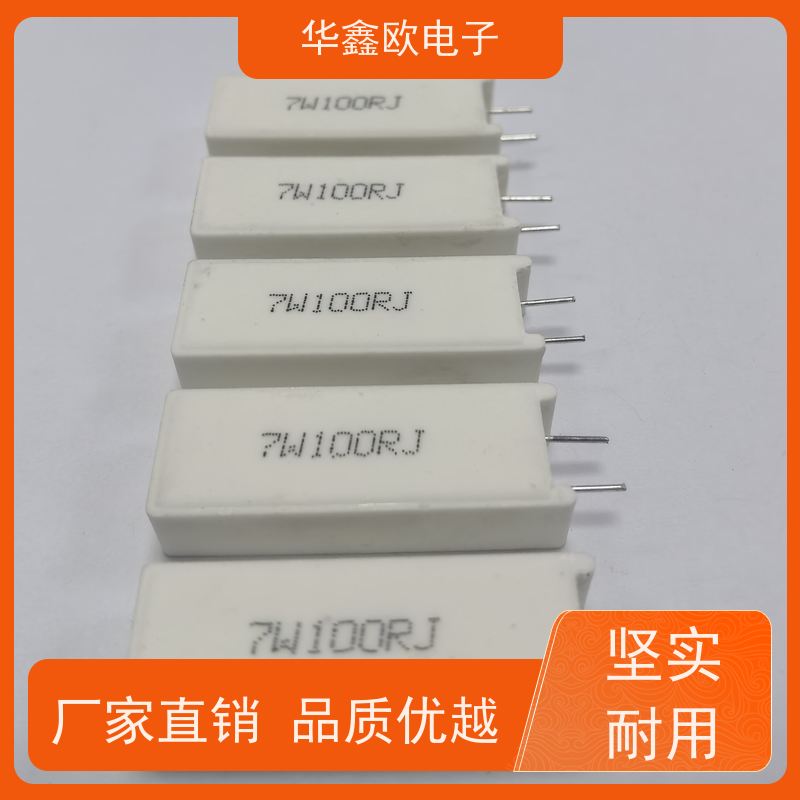

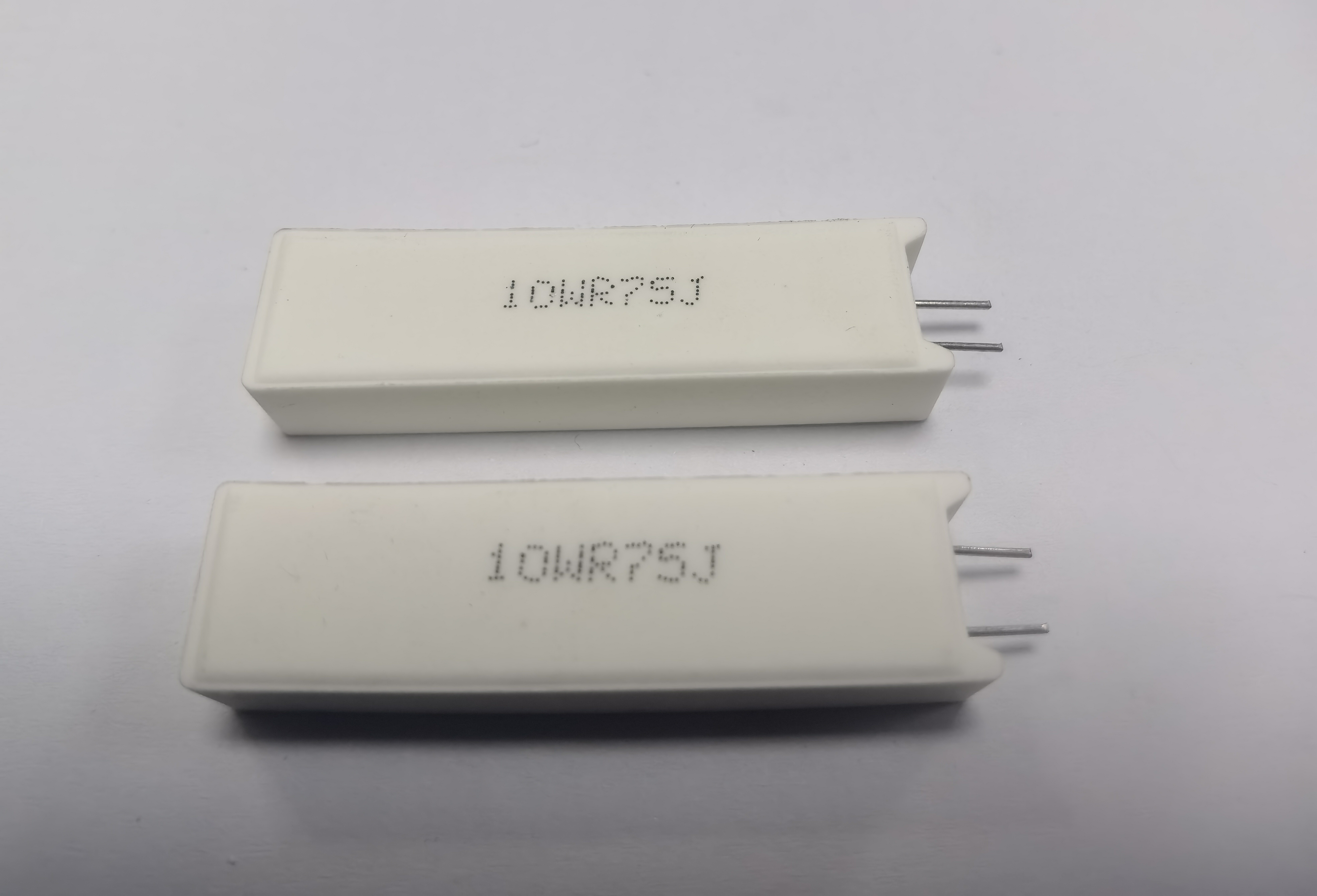

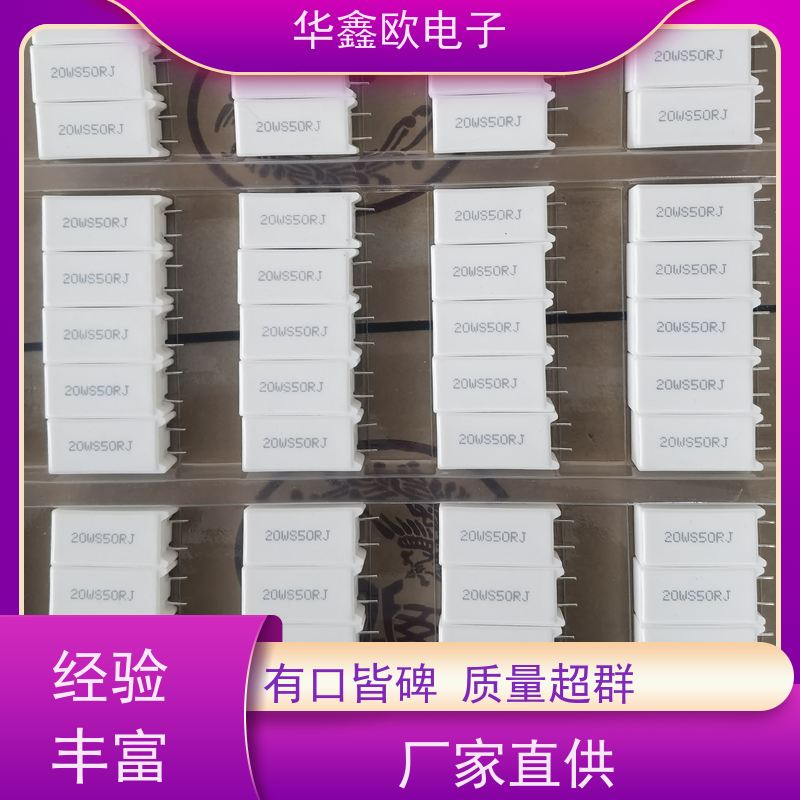

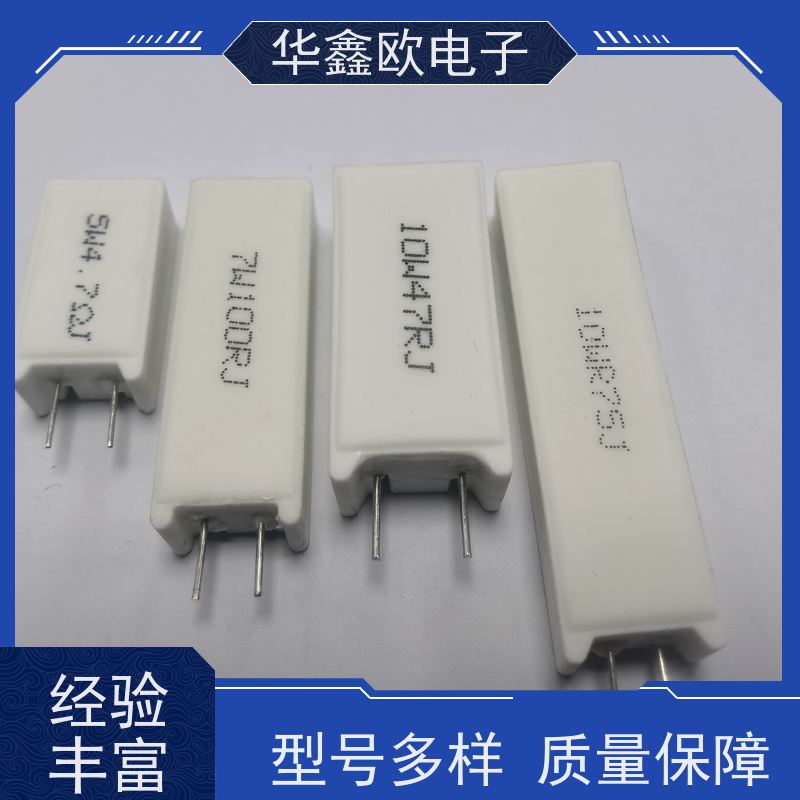

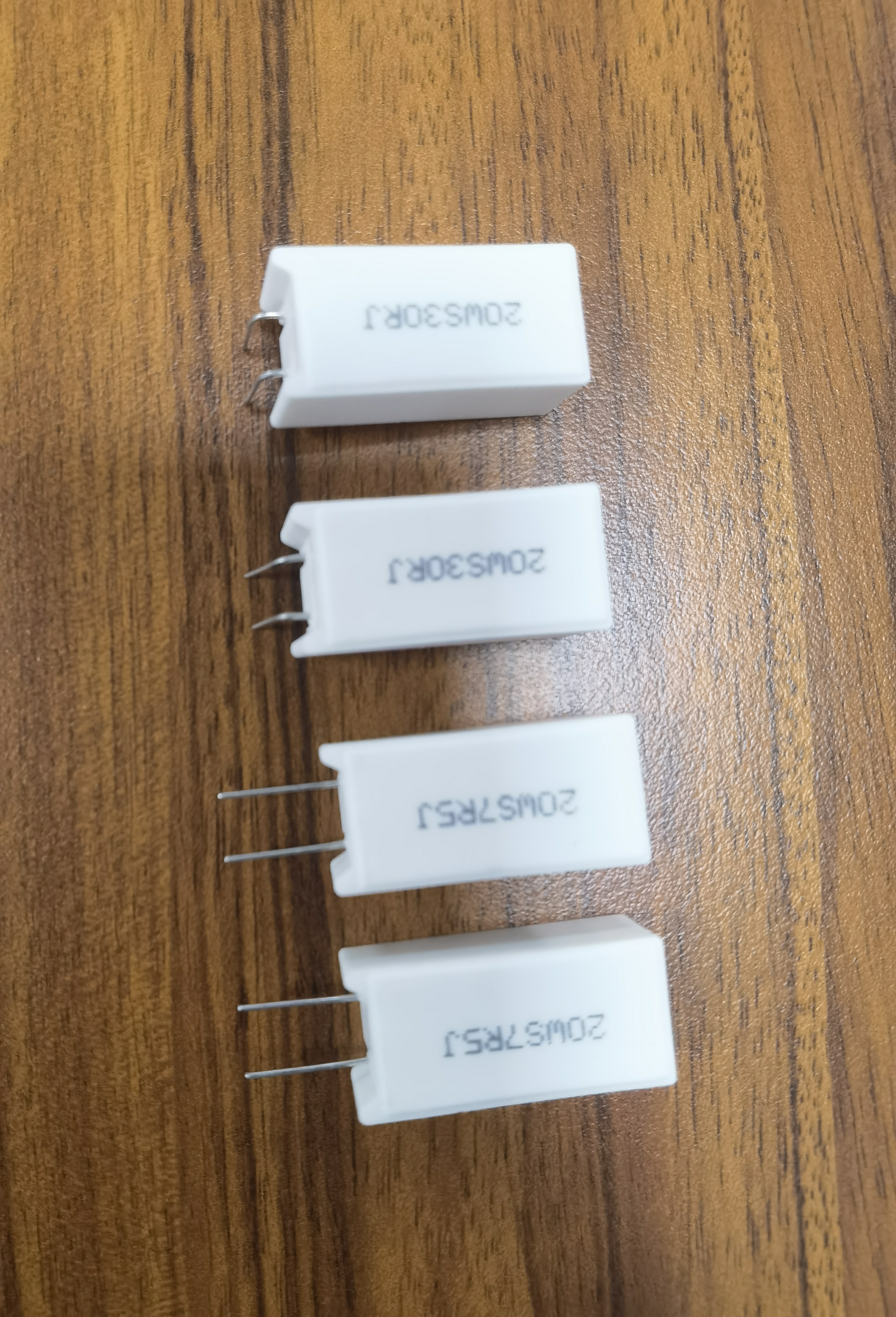

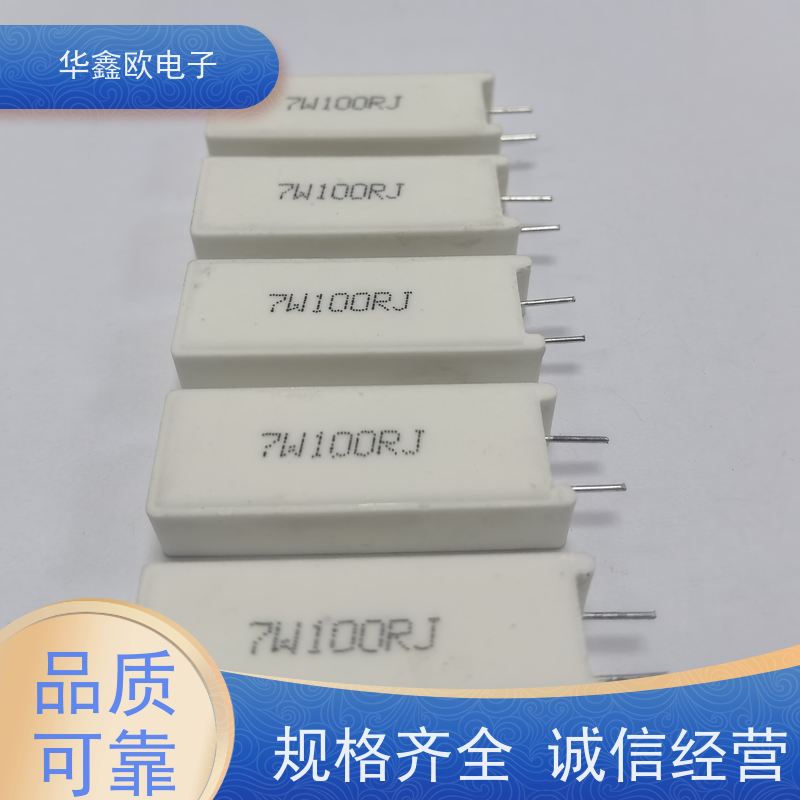

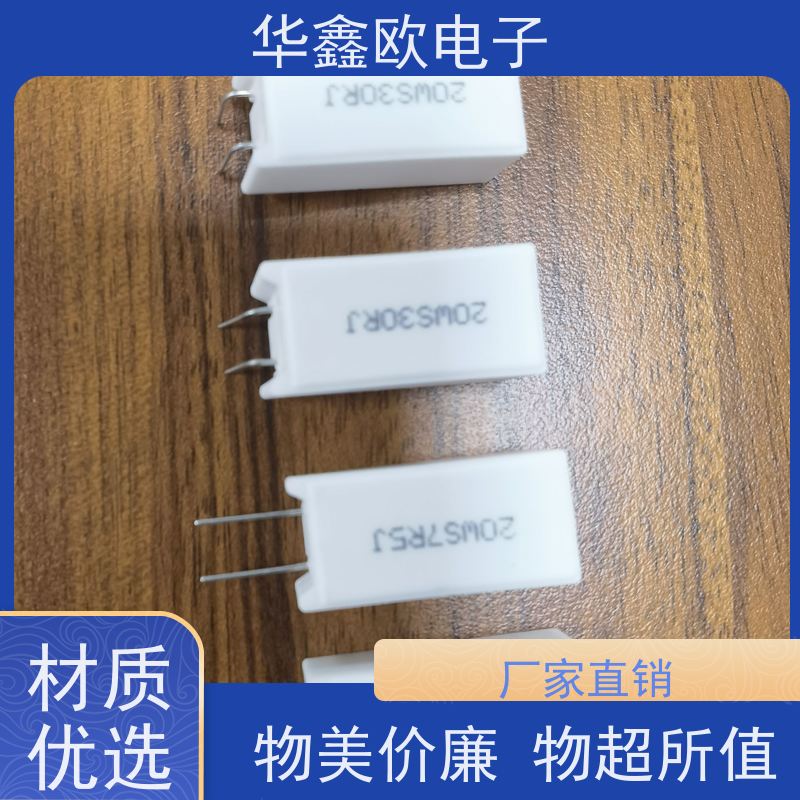

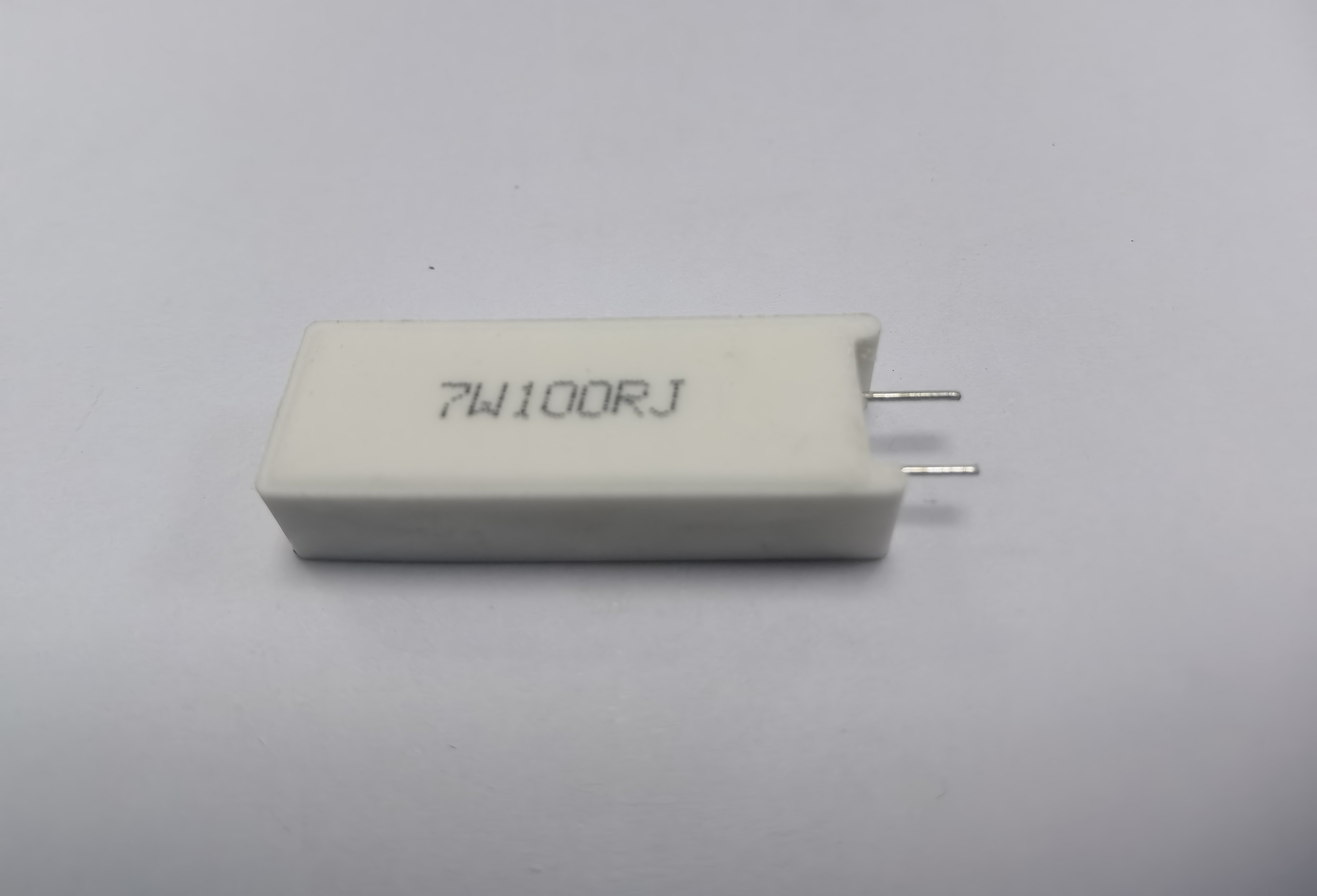

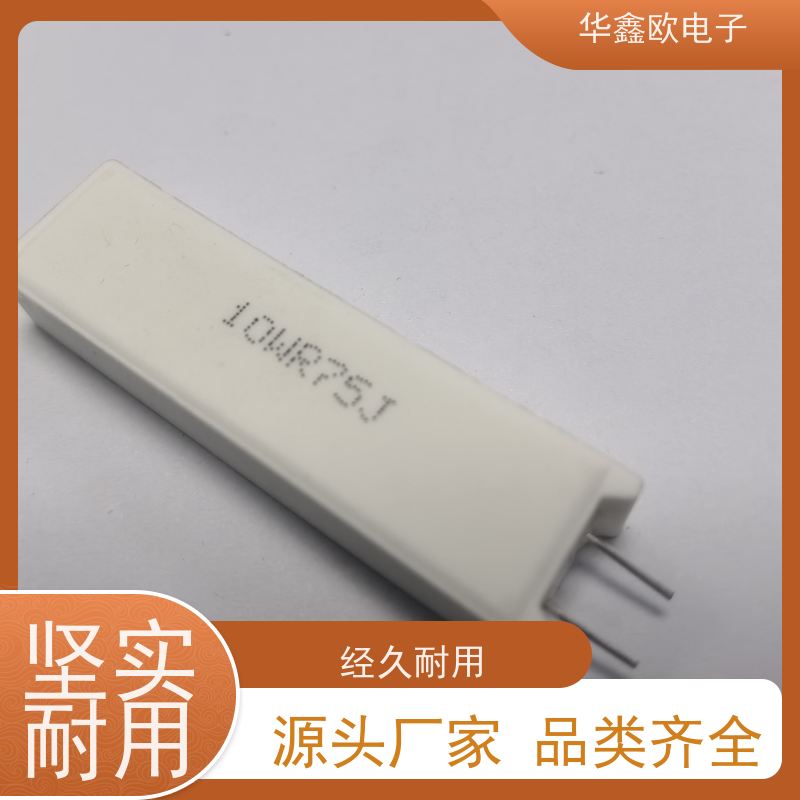

H X O SQM水泥电阻器
额定功率：5W
· 阻值范围：0.18Ω～100KΩ
· 精度：±5%
· 电阻技术：线绕电阻
· 封装材料：陶瓷
· 封装方式：充填
· 安装方式：焊接安装
· 工作温度范围：-55～+155℃
· 外型尺寸：L=13mm W=9mm H=26mm
· 应用领域：电源适配器、音响设备、仪器仪表
产品简介
· 水泥电阻是将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀之材料保护固定并把绕线电阻体放入方形***框内，用特殊不燃性耐热水泥充填密封而成。水泥电阻的外侧主要是陶瓷材质。

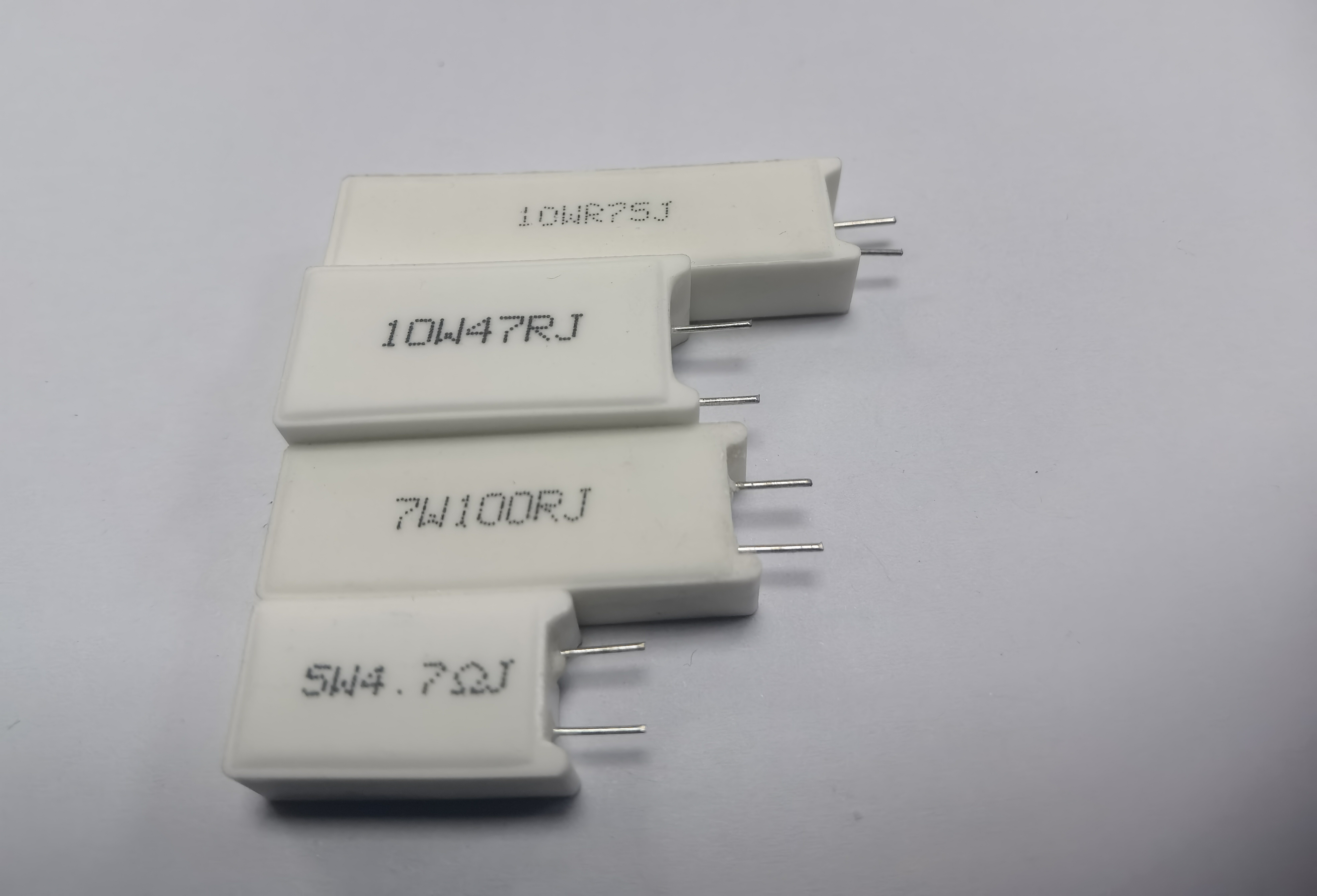

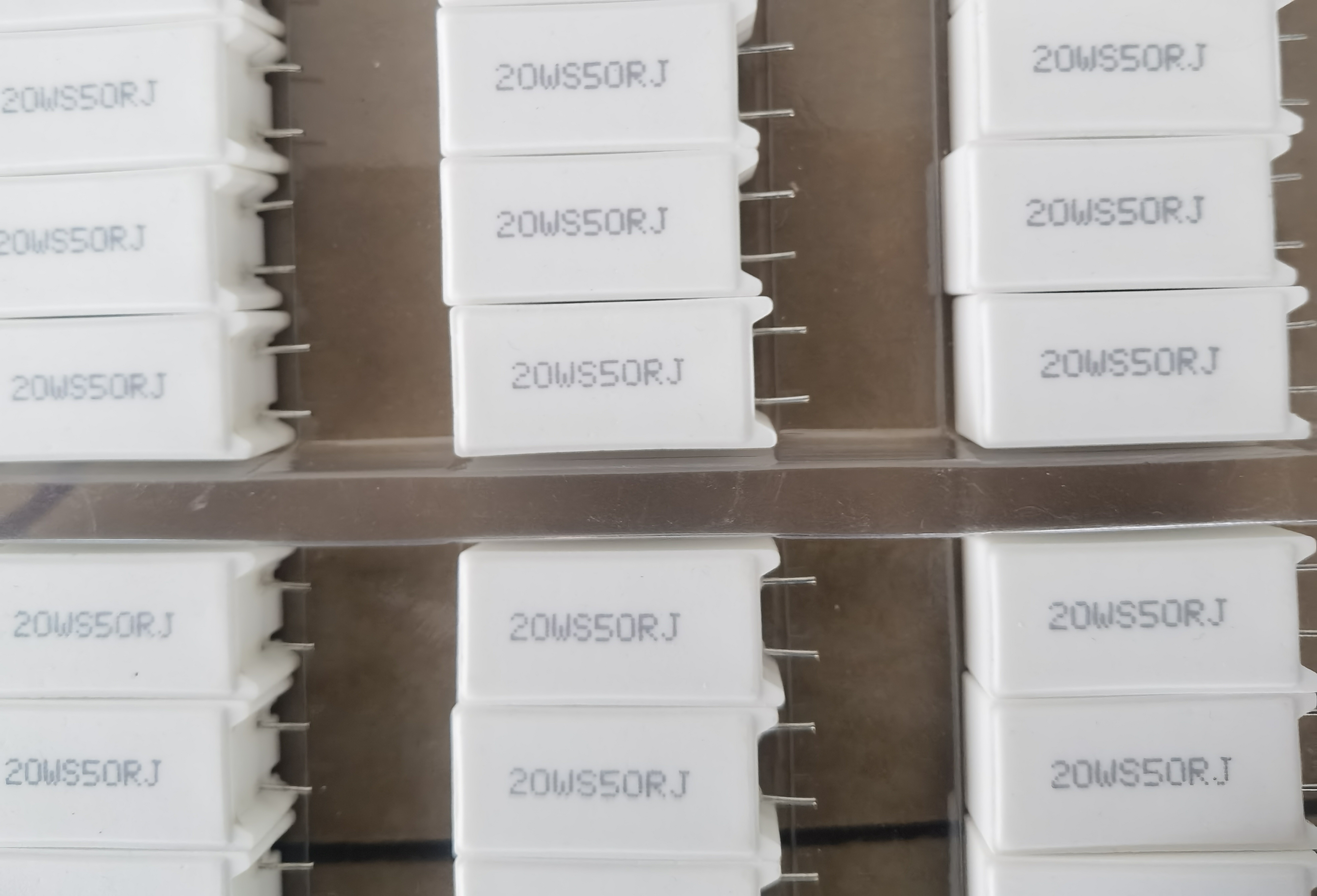

· 水泥电阻器，就是用水泥（其实不是水泥而是耐火泥，这是俗称）灌封的电阻器，即将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀材料保护固定，并把绕线电阻体放入方形***框内，用特殊无燃性耐热水泥充填密封而成。水泥电阻器有普通水泥电阻器和水泥绕线电阻器两类。水泥电阻器外形如图。水泥电阻器是线绕电阻器的一种，它属于功率较大的电阻，能够允许较大电流的通过。它的作用和一般电阻一样，只是可以用在电流大的场合，比如和电动机串联，限制电动机的启动电流，阻值一般不大。
· 水泥电阻器具有体积小、耐震、耐湿、耐热及良好散热、***格等特性，广泛应用于电源适配器、音响设备、音响分频器、仪器、仪表、电视机、汽车等设备中。
· 产品特点
1.耐震、耐湿、耐热及良好散热，***格等特性。
2.完全绝缘，适用于印刷电路板。
3.瓷棒上绕线然后接头电焊，制出***电阻值及延长寿命。
4.高电阻值采用金属氧化皮膜体(MO)代替绕线方式制成。
5.耐热性优，电阻温度系数小，呈直线变化。
6.耐短时间超负载，低杂音，阻值经年无变化。
7.防爆性能好，起保护作用。
结构图
外型尺寸及主要技术指标
外型尺寸 尺寸单位：mm
|
型号 |
额定功率(W) |
外形尺寸(mm) |
|||||
|
L±1 |
W±1 |
H±1 |
P±1 |
h±1 |
d±0.1 |
||
|
SQM(RX27-5) |
5W |
13 |
9 |
26 |
5 |
5 |
0.8 |
主要技术指标
|
型号 |
额定功率(W) |
阻值范围(Ω) |
耐电压(V) |
精度(%) |
温度系数(PPM/℃) |
|
|
电阻丝 |
电阻膜 |
|||||
|
SQM(RX27-5) |
5W |
0.18～680 |
100～100K |
1000 |
±5%，±10% |
±250 |
降功耗曲线图
主要检验项目、试验方法及性能要求
|
检验项目 |
性能要求 |
试验方法 |
|
可焊性 |
浸润面积≥95% |
焊槽法 235±5℃，2s |
|
引出端强度 |
ΔR≤±(1%R+0.05Ω) |
20N，30s |
|
恒定湿热 |
ΔR≤±(5%R+0.1Ω) |
40±2℃，93±3%RH，1000h |
|
振动 |
ΔR≤±(1%R+0.05Ω) |
10～500Hz，0.75mmm or 98m/s2，6h |
|
耐焊接热 |
ΔR≤±(1%R+0.05Ω) |
260±5℃ 10±1s |
|
温度快速文化 |
ΔR≤±(1%R+0.05Ω) |
-55℃，30min/155℃，30min，5cycles |
|
室温耐久性 |
ΔR≤±(5%R+0.1Ω) |
室温，PR，1000h |
|
过载 |
ΔR≤±(1%R+0.05Ω) |
10 PR，5s |
客户选型 例如：SQM 5W 20Ω ±5%,型号：SQM-5-20R-J
|
SQM |
5 |
20R |
J |
B |
|
代码 |
额定功率 |
阻值 |
精度 |
温度系数 |
|
SQM(RX27-5)系列 |
05=5W 10=10W 25=25W 100=100W 300=300W |
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω |
J=±5% |
L=±250PPM |
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
