爱德华SIGA-CC1C智能特征输出单控制模块

　　爱德华SIGA-CC1C智能特征输出单控制模块

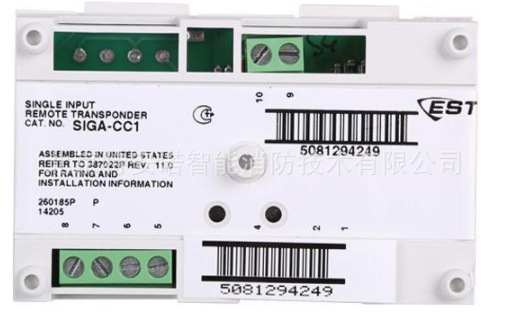

　　一、SIGA-CC1C输出信号模块描述：

　　1. SIGA-CC1C输出信号模块为可寻址模块，用于连接以下电路：

　　声光警报器电路（同步或非同步）

　　扬声器电路

　　双向电话通信电路（三态或四态）

　　2. SIGA-CC1C输出信号模块在回路控制器发出命令时，将把被监控的B类信号或电话电路链接到相应的转接卡输入。将接卡输入可以是24VDC，用以操作带极性的声光信号警报器，也可以是25或70VRMS，用以以操作音频疏散扬声器或消防电话。

　　3. SIGA-CC1C输出信号模块不提供信号同步。为满足UL864中对警笛和警示灯的信号同步要求，必须安装Genesis信号主控模块。

　　4. SIGA-CC1C输出信号模块需要一个信号线电路（SLC）地址。地址采用电子方式分配，不存在地址开关。

　　二、SIGA-CC1C输出信号模块LED指示灯状态指示说明

　　正常：绿色LED闪烁

　　报警/活动：红色LED闪烁

　　三、SIGA-CC1C输出信号模块特性码配置说明

　　特性码 5：信号——被监控输出（B类）。将SIGA-CC1C模块配置成声光警报器或单通道音频电路的转接卡选择器。此时将监控输出电路的接线开路或短路。如存在短路，则模块不会激活，以防止连接卡短路。模块将在短路消除后激活。

　　特性码 6：电话——三态（B类）。将模块配置成三态消防电话的信号选择器。将电话听筒插入插孔或摘机后，模块生成自有的铃声信号，此时无需配置单独的铃声转接卡。模块将该信号发送至控制盘以指示存在摘机状况，并等待系统接线员应答呼叫。系统接线员应答后，铃声信号被禁用。

　　特性码 26：电话——四态（B类）。将模块配置成四态消防电话的选择器，操作与特性码6的不同之处是模块能够区分电话的摘机和电路短路。电路短路会导致故障状况。

　　四、SIGA-CC1C输出信号模块规格参数

　　型号名称 SIGA-CC1C输出信号模块

　　工作电压范围 15.20~19.95VDC

　　电流

　　待机310μA

　　激活135μA

　　接地故障阻抗 10KΩ

　　额定输出

　　24VDC:2A

　　25VRMS音频 50W

　　70VRMS音频 35W

　　线尾电阻值 47KΩ

　　电路电容 大0.1μF

　　电路名称

　　信号线电路 A类（6型）或B类（4型）

　　电话转移卡电路 B类（4型）

　　警报线电路 B类（Y型）

　　导线规格 1.0~4.0mm2

　　工作环境 温度 0~49℃

　　相对湿度 0~93%，无凝结

　　存储温度范围 -20~60℃
