钢管灯桩
一、简介
柱式钢管灯桩是主要的助航标志之一，一般设立在港口，航道沿岸等陆地上，为过往或者靠岸船只导航用途。材料一般有钢制，高分子等。
二、组成
地基地龙，塔身，太阳能航标灯，雷达反射器，雷达应答器等等组成。
三、接管式钢管灯桩及基本参数（单位：MM）：
钢管直径
|
节高
|
节段数
|
钢管壁厚
|
法兰厚
|
法兰连接螺栓
|
预埋螺栓
| ||
|
数量
|
规格
|
数量
|
规格
| |||||
|
500~800
|
1500~2000
|
2~5
|
8~16
|
20~40
|
16~24
|
M16~M20
|
16~24
|
M20~M24
|
|
500~800
|
1500~2000
|
6~10
|
16~25
|
30~50
|
16~24
|
M20~M24
|
16~24
|
M24~M36
|
|
1100~2000
|
1500~2000
|
2~5
|
14~20
|
30~50
|
24~48
|
M20~M30
|
24~48
|
M24~M36
|
|
1100~2000
|
1500~2000
|
6~10
|
20~25
|
35~50
|
24~48
|
M24~M30
|
24~48
|
M30~M42
|
|
注：表中预埋螺栓的数量和规格系按照抗击12级台风的强度要求计算所得
| ||||||||
四、图纸及工程图

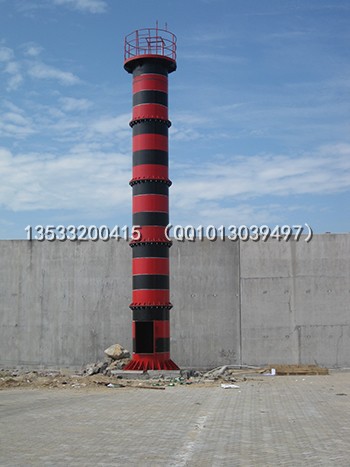

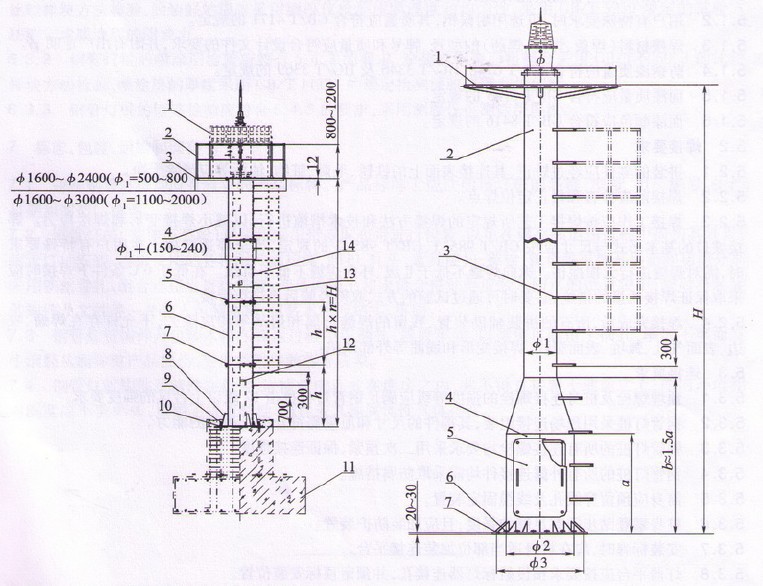

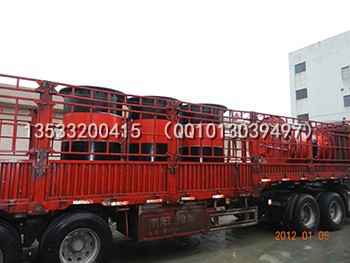

1、灯塔安装图 2、灯塔分段运输

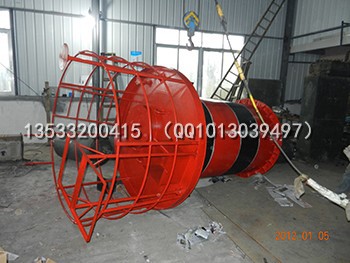

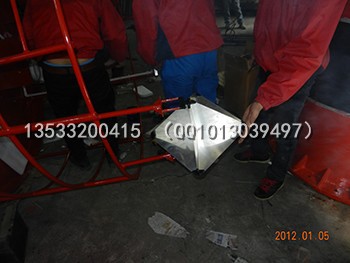

3、灯塔内部爬梯 4、雷达反射器
5、灯塔顶部平台
