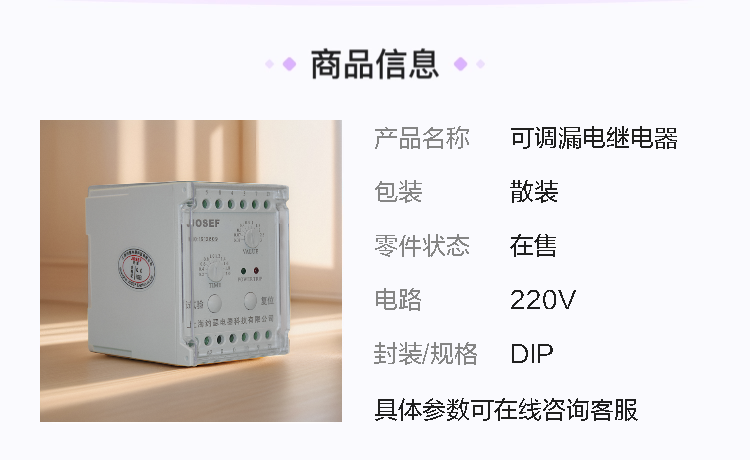

JOSEF约瑟 RELR-2DS漏电继电器 AC220V 板后安装 整定范围宽

系列型号：
RELR-1DS可调漏电继电器;
RELR-2DS可调漏电继电器;
RELR-3DS可调漏电继电器;

一、产品概述
RELR-2DS漏电继电器适用于交流电压为380V、660V至1140V的系统中，频率为50Hz，电流范围为15~4000A的线路中，用于有无中性点的漏电保护。它通过检测线路中的漏电电流，防止由于接地故障电流引起的设备事故或电气火灾，同时也可用于对人体触电提供间接接触保护。

二、技术参数
动作电流：
0.03~3A档可调，也有说法为30~500mA，具体可根据用户需求进行定制和调整。
工作电压：
AC220V/AC380V，适应常见的交流电压环境。
动作时间：
0.1~2S档可调，包括快速型和延时型，快速型动作时间小于0.1S，延时型动作时间可根据需要进行设置，便于实现分级选择保护。
安装方式：
支持柜内导轨安装或嵌入面板安装，体积小，安装使用方便。
零序孔径：
提供25mm~220mm等多种规格，或方形非标定制，满足不同电缆的安装需求。
主机尺寸：
883660mm或79.56280mm（不同来源可能略有差异），紧凑的设计便于在有限的空间内安装和使用。

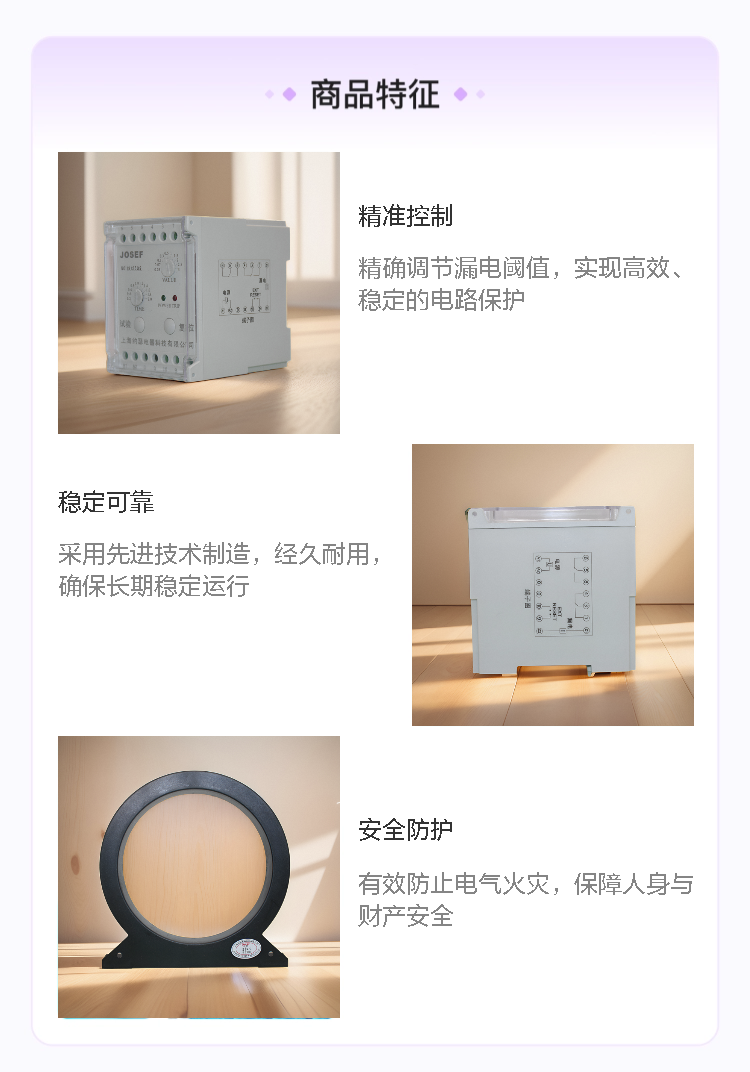

三、产品特点
高精度检测：
通过零序电流互感器实时监测线路中的漏电电流，确保电气安全。
动作可靠：
继电器动作可靠，连续供电稳定，操作简易，能够确保电力系统的安全稳定运行。
分级保护：
支持干线与支线分级选择性保护，避免大面积停电，提高供电可靠性。
适应性强：
适用于电源系统中心点直接接地或不接地的高、低压配电系统，具有很强的适应性。
报警功能：
可与蜂鸣器、信号灯等声光器件组合，实现漏电报警，提升安全管理水平。

四、工作原理
RELR-2DS漏电继电器的工作原理基于零序电流互感器。当主线路没有漏电时，零序电流互感器的矢量和等于零或极微。当主线路上有漏电或人触电时，零序电流互感器就感应到一个不平衡的电流矢量和信号。此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作。利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。

五、应用领域
RELR-2DS漏电继电器广泛应用于以下领域：
电力系统：
用于线路接地故障保护，防止设备事故和电气火灾。
工业自动化：
在三相四线制电路中，作为漏电保护装置，保障设备安全运行。
建筑配电：
在建筑配电系统中，提供漏电和触电保护，保障人身安全。
其他领域：
如化工、电厂、煤矿、油田等工程和大型企业，以及商业建筑、住宅等需分级漏电保护的场合。
