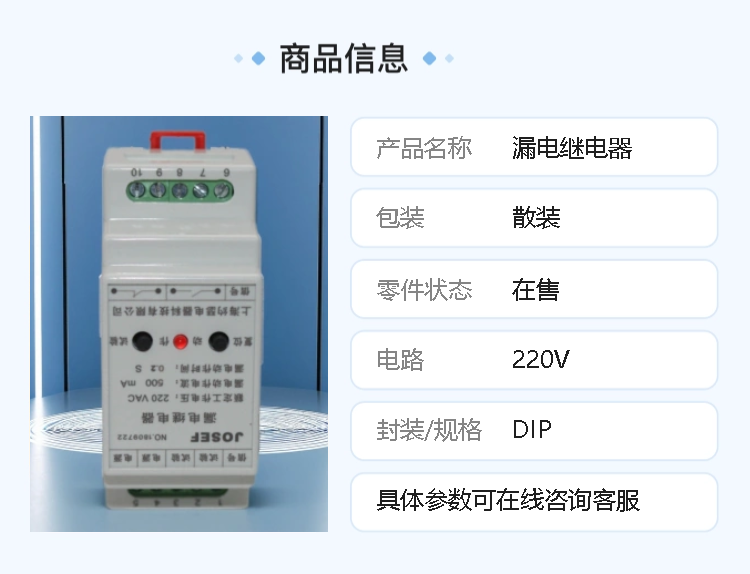

JOSEF约瑟 LLJ-150F漏电继电器 220VDC 板后接线 使用功耗低

系列型号：
LLJ-15FTS漏电继电器
LLJ-25FTS漏电继电器
LLJ-32FTS漏电继电器
LLJ-63FTS漏电继电器
LLJ-100FTS漏电继电器
LLJ-120FTS漏电继电器
LLJ-160FTS漏电继电器
LLJ-200FTS漏电继电器
LLJ-250FTS漏电继电器
LLJ-320FTS漏电继电器
LLJ-400FTS漏电继电器
LLJ-630FTS漏电继电器
LLJ-800FTS漏电继电器
LLJ-1000FTS漏电继电器
LLJ-1500FTS漏电继电器
LLJ-2000FTS漏电继电器
LLJ-15F漏电继电器
LLJ-25F漏电继电器
LLJ-32F漏电继电器
LLJ-63F漏电继电器
LLJ-100F漏电继电器
LLJ-120F漏电继电器
LLJ-160F漏电继电器
LLJ-200F漏电继电器
LLJ-250F漏电继电器
LLJ-320F漏电继电器
LLJ-400F漏电继电器
LLJ-630F漏电继电器
LLJ-800F漏电继电器
LLJ-1000F漏电继电器
LLJ-1500F漏电继电器
LLJ-2000F漏电继电器

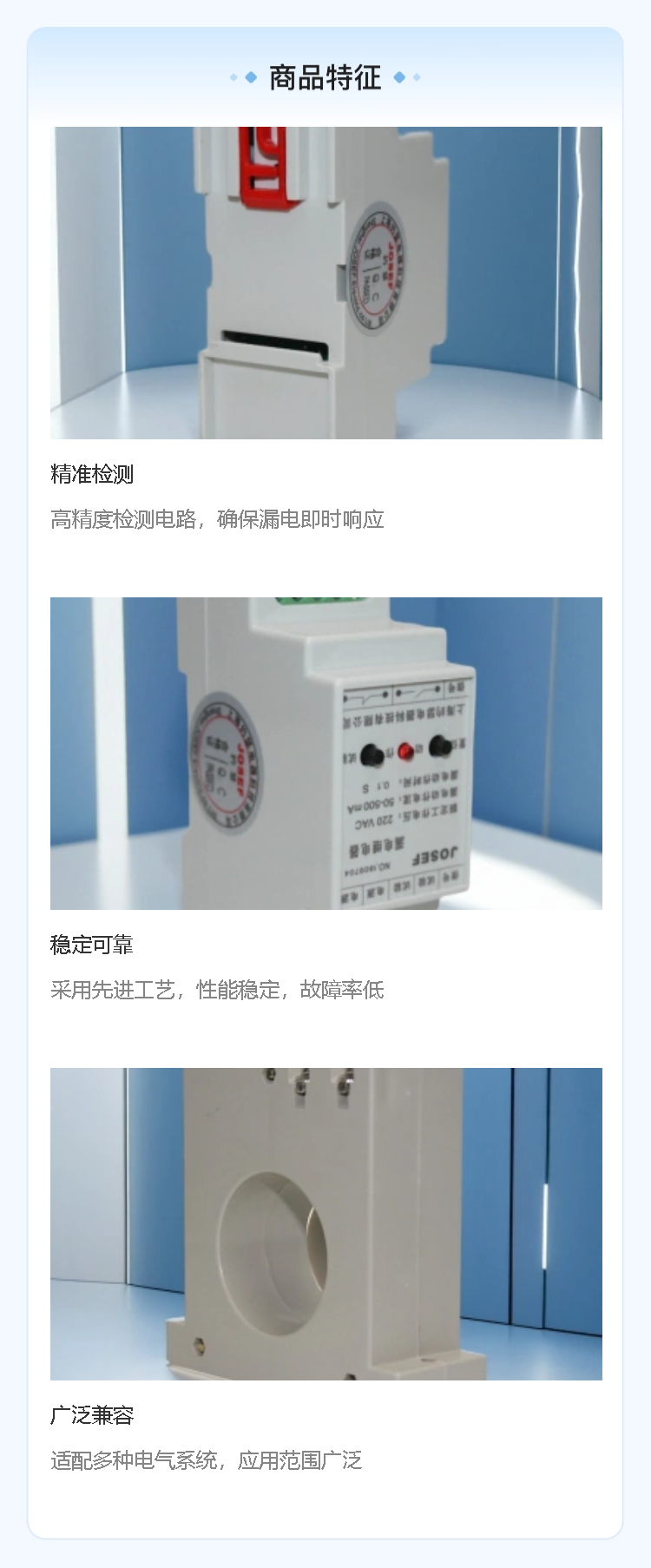

一、产品特性
高精度与可靠性：采用电子式设计，能够准确检测漏电电流并及时动作，确保电气安全。
多种保护功能：主要用于漏电保护，能够检测线路或设备对地漏电电流，当电流超过设定阈值时，继电器会动作，从而切断电路，防止触电事故和电气火灾的发生。
动作电流与时间可调：
动作电流：支持50~500mA分挡或可调，能够适应不同的线路条件和保护需求。
动作时间：支持快速型（动作时间≤0.1秒）和延时型（动作时间0.1~2秒可选）两种模式，适用于不同场景需求。延时型动作时间可调，支持多级保护配合，避免上下级保护装置误动作。
安装方式多样：支持柜内导轨安装和嵌入面板安装，方便用户根据实际场景进行选择。
适应性强：适用于交流电压至660V或更高、频率为50Hz的TN、TT、和IT系统，能够适应各种复杂的电气环境，如化工、电厂、煤矿、油田等工程和大型企业。

二、技术参数
额定电压：AC220V/AC380V，也有适用于交流电压至660V或1140V的型号。
零序孔径：通常为Φ100mm，也有其他规格可选，以适应不同线径的需求。
触点容量：继电器输出触点能断开不大于250V、时间常数为5±0.75mS的直流有感负荷电路为50W；电压不大于250V的交流电路为50VA。继电器可长期接通5A。
功耗：在额定电压下均不大于5W。
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ（也有说法为不小于300MΩ，具体以产品实际为准）。
介质耐压：继电器外壳与外露带电端子之间能耐受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。
环境条件：
环境温度：-10℃~+50℃（部分型号扩展至-15℃~+55℃）。
相对湿度：≤90%。
海拔：≤2500米。

三、应用场景
电动机和配电系统的接地保护：防止电气火灾和设备损坏。
商业建筑和住宅：需分级漏电保护的场合，保障人身安全。
轨道交通系统：如地铁、高铁等牵引供电保护。
新能源发电系统：如风电、光伏等并网保护。

四、工作原理
LLJ-150F漏电继电器主要由零序电流互感器、电子线路、试验回路及出口继电器组成。其工作原理如下：
检测漏电电流：穿入主线路的零序互感器在主线路没有漏电的情况下，矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号。
处理信号：零序电流互感器产生的感应信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作。
切断电路：利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
