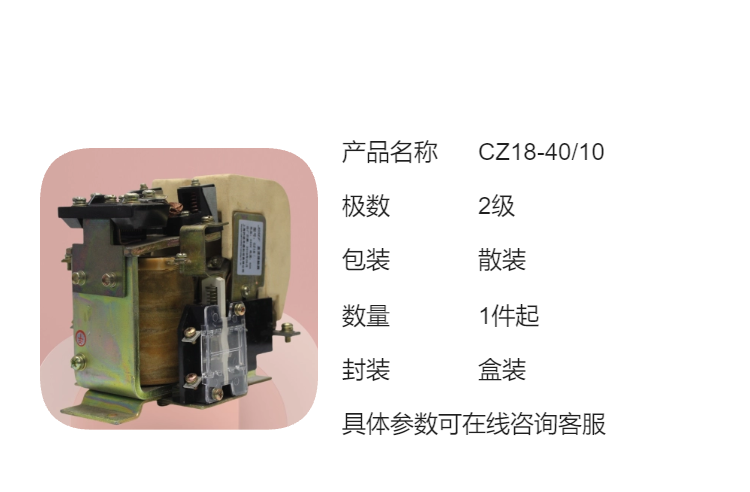

JOSEF约瑟 CZ18-40/10直流接触器 立体布置整体式结构

一、产品概述
CZ18-40/10直流接触器属于CZ18系列，该系列接触器主要设计用于远距离接通和分断直流电压至440V、直流电流至1000A的电力线路，并适用于直流电动机的频繁起动、停止以及反转或反接制动。CZ18-40/10作为该系列中的一员，具有优良的性能和广泛的应用领域。

二、主要技术参数
额定电压：440V
额定电流：40A
额定绝缘电压：440V
线圈额定控制电源电压：直流24V、48V、110V、220V四种
机械寿命：高达300万次
电寿命：30万次
三、结构特点

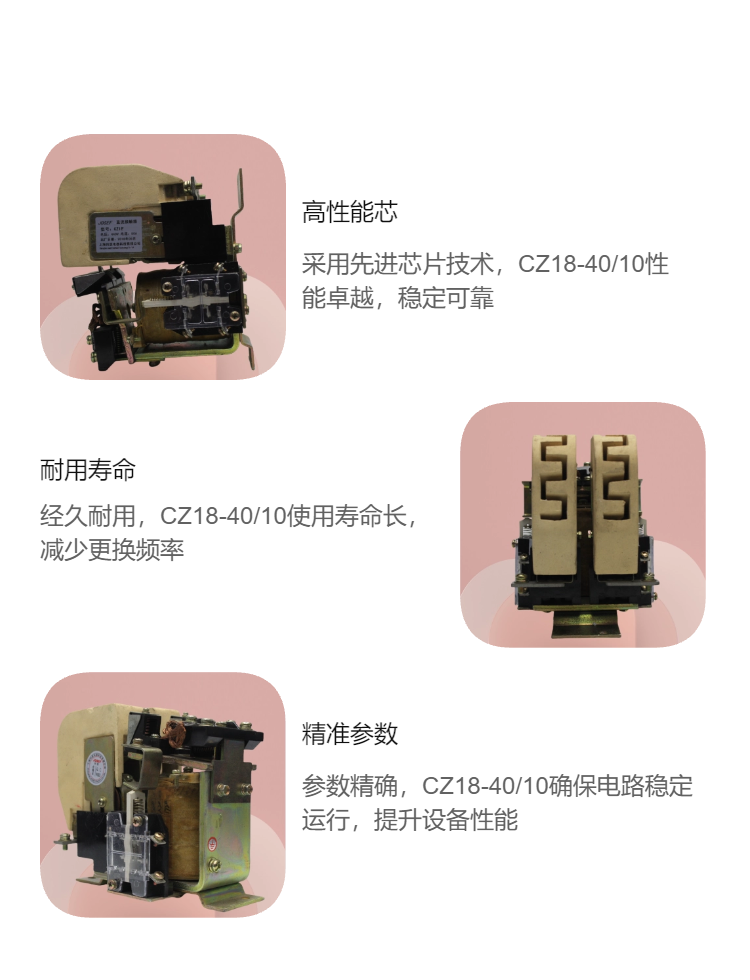

立体布置整体式结构：接触器采用立体布置整体式结构，结构紧凑，有利于提高机械寿命。
吸引线圈：带有骨架的单绕组线圈，确保线圈的稳定性和可靠性。
触头系统：
正触头和反力弹簧直接安装于衔铁上，结构简单。
主触头为转动式单断点指形触头，接触处镶有银或银合金材料，保证触头的耐电磨损性、抗熔性及良好的导电性。
灭弧系统采用串联磁吹灭弧方式，达到良好的熄弧效果。
辅助触头：每台接触器都有以一常开一常闭为单元的辅助触头两件，构成“常开：常闭”的触头组合。

四、适用工作条件
安装地点：高度不超过海拔2000m。
环境温度：-25℃~55℃。
相对湿度：湿月平均相对湿度不大于90%，且平均最低温度不高于25℃。
安装环境：无爆炸危险，无导电尘埃及足以腐蚀金属和破坏绝缘的气体；无显著摇动和冲击振动，并不受雨雪的侵袭。
五、应用领域
CZ18-40/10直流接触器广泛应用于以下领域：

电力系统：用于远距离接通和分断直流电力线路，确保电力系统的稳定运行。
工业自动化：适用于直流电动机的频繁起动、停止以及反转或反接制动，满足工业自动化设备的控制需求。
交通运输：如地铁、轻轨等轨道交通车辆，用于控制直流电动机的牵引和制动。
新能源：如太阳能、风能等新能源发电系统，用于控制直流电路的通断和调节。
六、维护与保养
为确保CZ18-40/10直流接触器的正常运行和延长使用寿命，应定期进行维护保养。具体维护项目包括：

清洁：定期清扫接触器的外部灰尘和污垢，保持其清洁度。
检查：检查触头是否磨损或烧损，如有必要应更换触头；检查弹簧是否失去弹性，如有必要应更换弹簧；检查接线是否牢固可靠，如有松动应紧固。
润滑：对接触器的运动部件进行定期润滑，以减少磨损和延长使用寿命。
