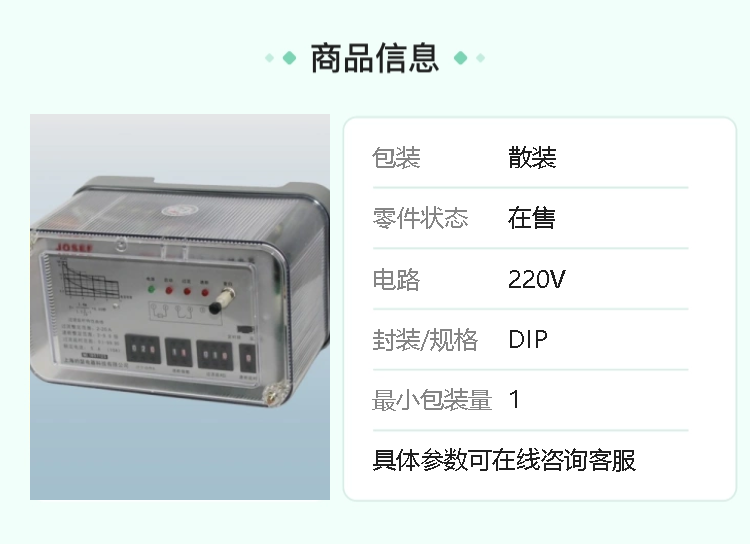

JOSEF约瑟 JGL-115反时限过流继电器 板前接线

系列型号：
JGL-111反时限过流继电器；
JGL-112反时限过流继电器；
JGL-113反时限过流继电器；
JGL-114反时限过流继电器；
JGL-115反时限过流继电器；
JGL-116反时限过流继电器；
JGL-117反时限过流继电器；
JGL-118反时限过流继电器；

一、产品概述
JGL-115反时限过流继电器采用常规集成电路和数字电路构成，其I-t延时特性符合电工学会IEC255-4标准。同时，考虑到国内电磁型（GL型）反时限过电流继电器的互换性，该继电器也可以根据实际系统运行要求提供非标准反时限特性。该继电器每个都配备有低暂态超越的速断出口，当与其他类型继电器配合时，可构成不同类型的保护功能，因此适用于各种类型的电力设备的继电保护。

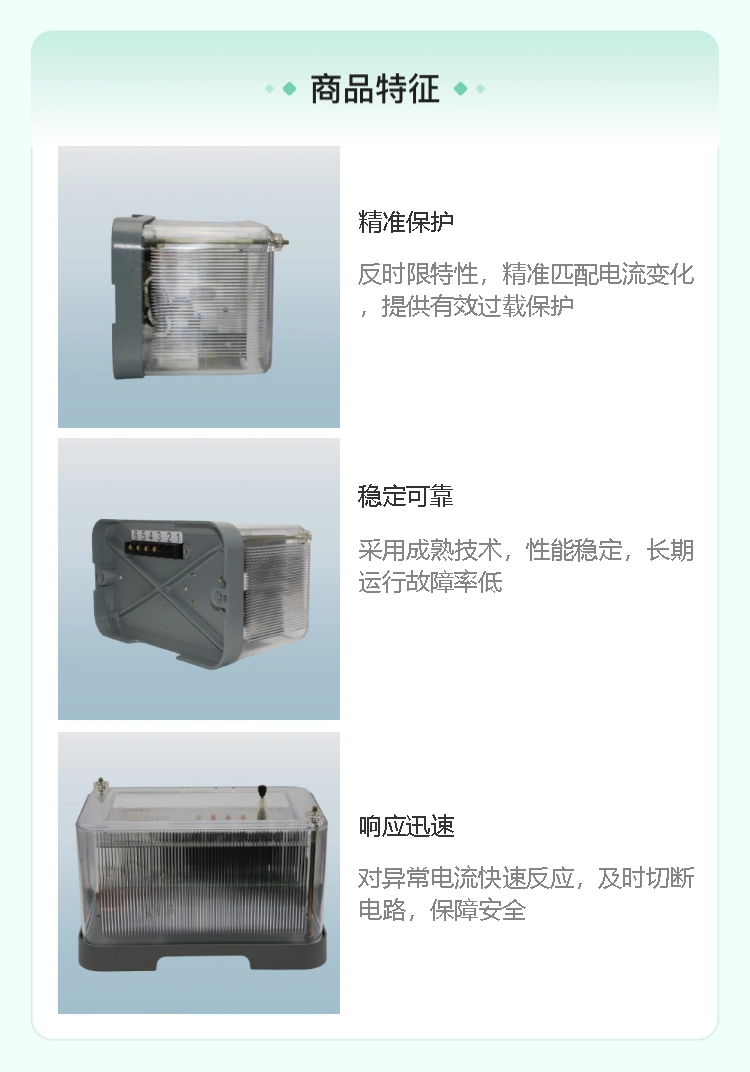

二、主要特点
反时限特性：继电器的动作时间与故障电流的大小成反比，即故障电流越大，动作时间越短，反之则越长。这种特性使得继电器在过负荷或短路故障时能够按预定的时限可靠动作，发出信号或切除故障部分。
速断保护：继电器具有速断保护功能，当故障电流超过设定的速动整定值时，继电器能够迅速动作，切除故障部分，以保护电力设备和系统的安全。
高精度与低功耗：继电器采用集成电路和数字电路构成，具有高精度和低功耗的特点。其整定范围广泛，整定值无须检验，改变整定值也非常方便。
两相式电流保护：继电器采用二相式电流保护，过流保护可经选择为反时限或定时限。两相的过流和速断都可以独立整定，过流和速断独立跳闸出口，并具有告警信号输出接点。

三、技术参数
额定值：交流电流IN为1A、5A、10A；辅助直流电压UNDC为48V±10%、110V/220V±20%。
反时限起动电流：IF=0.1IN（1~10.9），即当IN=1A时，IF整定范围为0.1A~1.09A；当IN=10A时，IF整定范围为1A~10.9A。
速动电流：IS=（2~21.8）IF，即当IN=1A时，IS整定范围为0.2A~23.76A；当IN=10A时，IS整定范围为2A~237.6A（注：整定电流大于100A不推荐使用）。
动作时间：反时限延时参阅相关附录；速动在1.2IS下不大于60ms，2IS下不大于30ms；动作时间误差不超过±5%。
返回时间：反时限在15IF下，速动在10IS下为60ms。
返回系数：不小于0.9。
电流回路过载容量：能承受2IN下连续运行（IN=1A、5A）；40IN下1s。
接点容量：断开时，直流250V/0.5A，=5ms±0.75ms，容量为50W；交流250V/2A，cosφ=0.4±0.1，容量为250VA。

四、使用环境
环境温度：-10℃~+40℃（或-10℃~+50℃，具体根据产品型号和制造商的规定而定）。
相对湿度：不大于90%（无凝露）。
大气压力：86kPa~106kPa。
使用地点：不出现超过GB/T 14537规定的严酷等级为1级的振动。
周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。

五、应用与选型
JGL-115反时限过流继电器广泛应用于发电机、变压器及输配电系统的继电保护中。在选型时，需要根据被保护设备的额定电流、短路电流以及所需的保护特性（如反时限或定时限）等因素进行综合考虑。同时，还需要注意继电器的额定值、整定范围、动作时间等参数是否符合实际使用需求。

综上所述，JGL-115反时限过流继电器是一种具有高精度、低功耗和可靠保护功能的电气设备。在选型和使用时，需要充分了解其技术特性和使用环境要求，以确保其能够正常工作和长期稳定运行。
