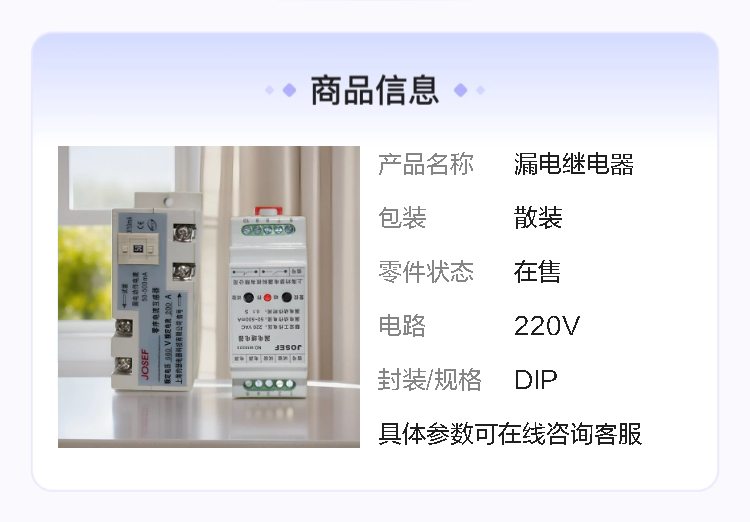

JOSEF约瑟 JELR-630FG漏电继电器 220VAC 一开一闭

系列型号：
JELR-15FG漏电继电器
JELR-25FG漏电继电器
JELR-32FG漏电继电器
JELR-63FG漏电继电器
JELR-100FG漏电继电器
JELR-120FG漏电继电器
JELR-160FG漏电继电器
JELR-200FG漏电继电器
JELR-250FG漏电继电器
JELR-320FG漏电继电器
JELR-400FG漏电继电器
JELR-630FG漏电继电器
JELR-800FG漏电继电器
JELR-1000FG漏电继电器
JELR-1500FG漏电继电器
JELR-2000FG漏电继电器
JELR-15FGS漏电继电器
JELR-25FGS漏电继电器
JELR-32FGS漏电继电器
JELR-63FGS漏电继电器
JELR-100FGS漏电继电器
JELR-120FGS漏电继电器
JELR-160FGS漏电继电器
JELR-200FGS漏电继电器
JELR-250FGS漏电继电器
JELR-320FGS漏电继电器
JELR-400FGS漏电继电器
JELR-630FGS漏电继电器
JELR-800FGS漏电继电器
JELR-1000FGS漏电继电器
JELR-1500FGS漏电继电器
JELR-2000FGS漏电继电器

一、产品概述
类型：电子式电流动作型漏电继电器。
品牌：JOSEF约瑟。
型号：JELR-630FG。

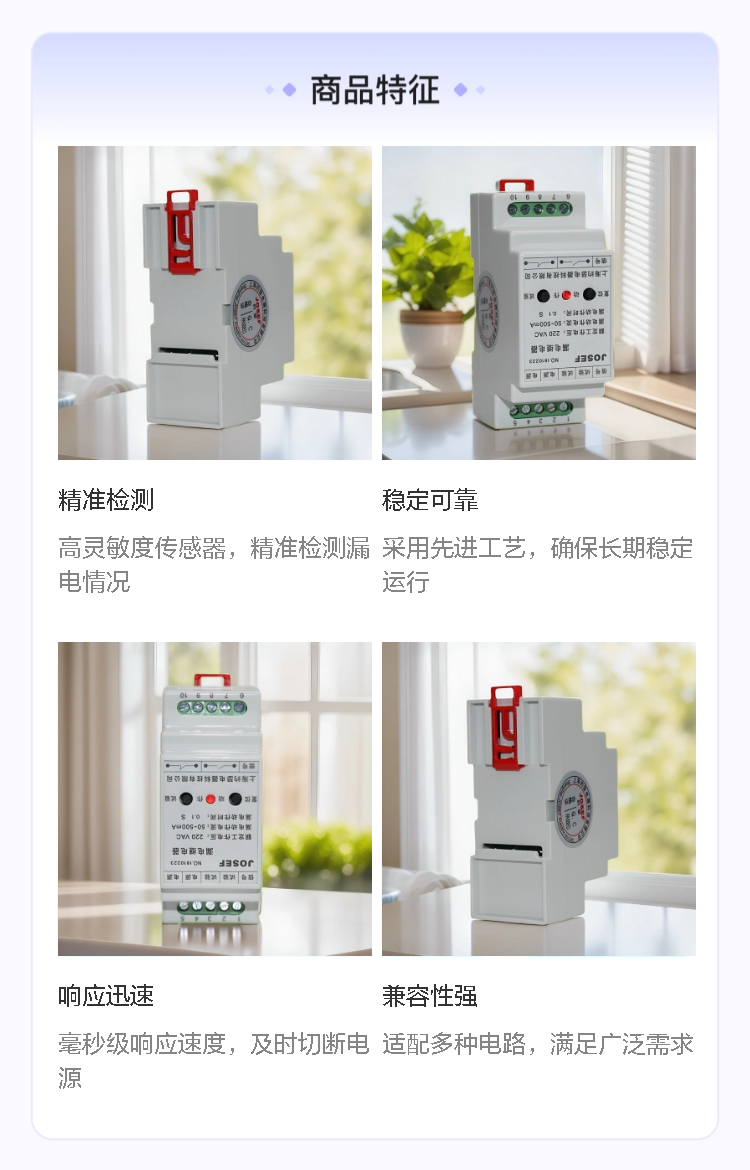

二、主要特点
动作电流可调：动作电流在30~300mA范围内可调，部分型号支持50~500mA范围可调。
快速动作：快速型动作时间小于0.1秒，延时型动作时间可选0.1秒、0.2秒、0.5秒。
适用范围广：适用于交流电压至690V，频率为50Hz，电流至1500A及以下的漏电继电器中性点接地电路中。
多功能性：可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用。同时，可配备蜂鸣器、信号灯等各种声光指示器件，组成漏电报警装置。
安装方便：体积小，安装使用方便，支持嵌入式面板或导轨安装。

三、工作原理
当穿过零序电流互感器的电路发生对地漏电时，零序电流互感器付边会产生一个感应信号。
此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作。
利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。

四、技术参数
额定参数：动作电流30~300mA范围可调（部分型号支持50~500mA）。
动作时间：快速型小于0.1秒，延时型可选0.1秒、0.2秒、0.5秒。
复归方式：手动复归。
互感器孔径：提供多种孔径选择，如25mm、45mm、100mm、150mm、200mm或方形非标。
功耗：≤5W。
绝缘性能：绝缘电阻不小于10MΩ，能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
环境条件：环境温度-15℃~55℃，工作电压不大于120%额定电压，周围磁场强度小于0.5mT，环境相对湿度不大于90%，大气压力80~110KPa，海拔高度不大于2500米。

五、应用场景
电力系统：用于防止线路、设备漏电及人身触电，提供漏电保护。
工业自动化：在自动化生产线中，用于监测和控制电路中的漏电情况，保护设备和人员安全。
其他领域：如化工、石油、冶炼、供电、钢铁等不允许停电的场合，以及产值甚高的自动化流水线上。

六、购买与选型建议
在购买JELR-630FG漏电继电器时，建议根据具体的应用需求和系统参数进行选型。考虑额定电压、动作电流、动作时间、互感器孔径等因素，确保继电器能够满足系统的保护和控制要求。同时，选择信誉良好的供应商和制造商，确保产品质量和售后服务。
